Въведение на продукта
Алуминиев пневматичен задвижващ механизъм се използва за управление на пеперуди клапани, сферични клапани, и машини с ротационно движение автоматично.
Характеристики на дизайна
1. Тялото на клапана и буталото са твърдо анодизирани.
2. Освен ако индикаторният винт е пластмасов, всички други винтове са SS304.
3. Големите и малките изходни въртящи момент са по избор.
Бързи детайли

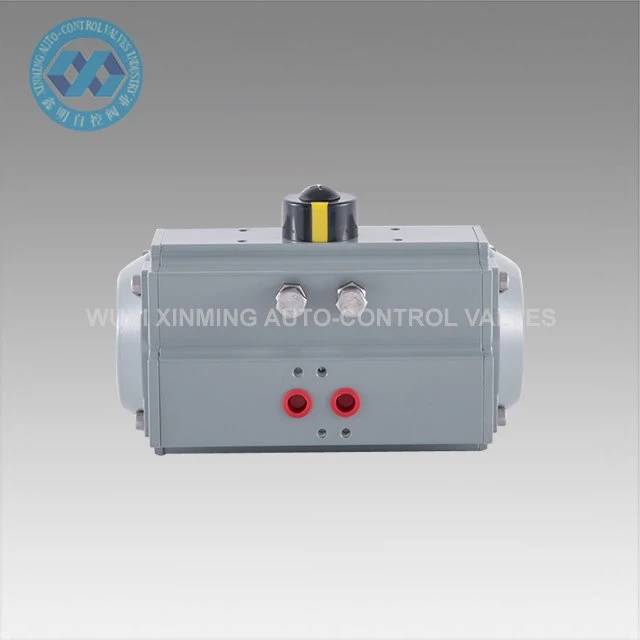

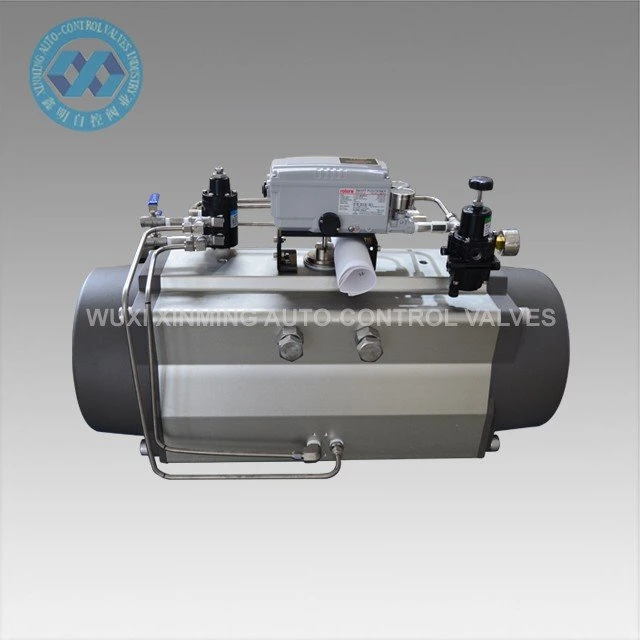

Име на продукта: Алуминиев пневматичен задвижващ механизъм
Име на марката: XM, а OEM също се приема
Размер на задвижващия механизъм: 32mm-400mm
Въртящ ъгъл: 0°~90°(±5°)
Работен температурен диапазон: -20°C~ +80°C(стандартен)
-40°C~+80°C(ниска температура)
-15°C~150°C(висока температура)
Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa макс
Горно свързване: VDI/VDE3845 NAMUR
Долна връзка: ISO 5211 и DIN3337
Материал: Алуминиева сплав
Структура: стелаж и пиньон, бутала с двоен стелаж
Обработка на повърхността на тялото на задвижващия механизъм: твърд анодизиран с пълно Епоксидно покритие(срещу леко корозивно)
Край Cap Цвят: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и т.н.
Сертифициране: CE, ATEX, SIL3, ISO9001:2016

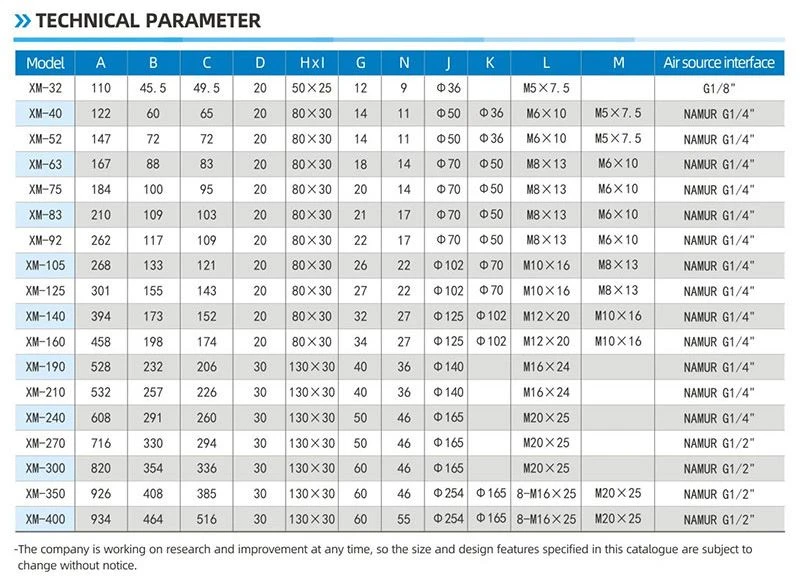

Технически параметър
XM алуминиева пневматична изходяща въртяща се таблица на въртящия момент на задвижващия механизъм
Модел | Входно въздушно налягане(единица:бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Изходящ въртящ момент на налягането на въздуха(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

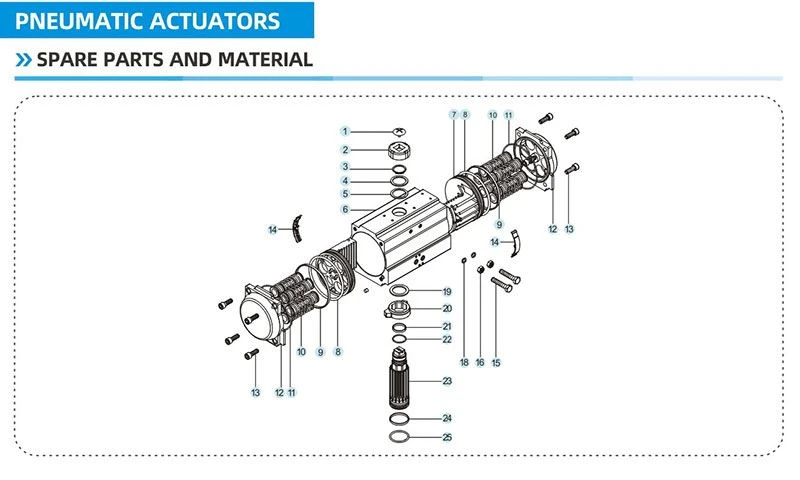

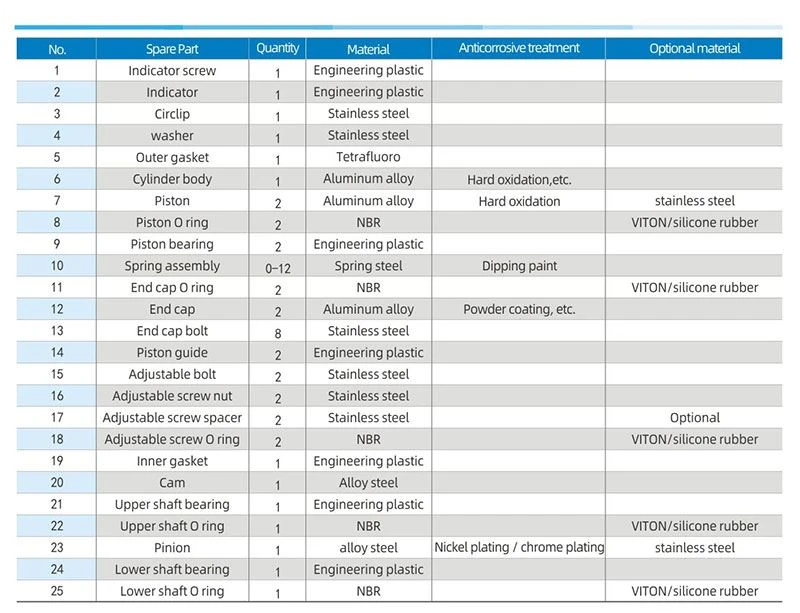

Резервни части И Материал

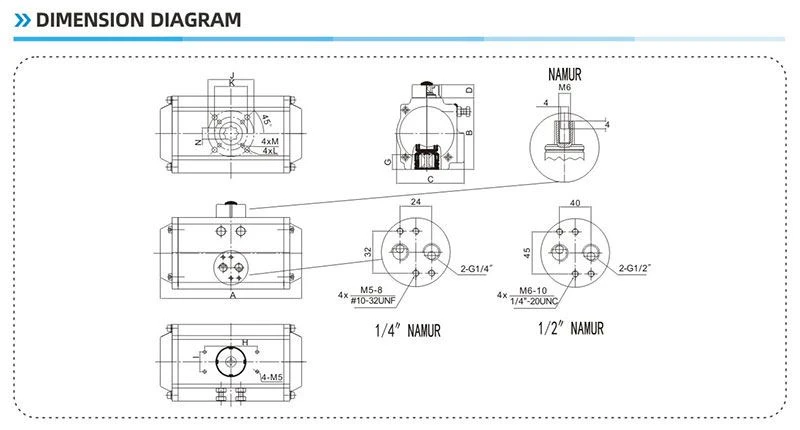

Диаграма на ниво на аналитичност
Фирмено въведение
От 2007,WUXI XINMING АВТО-КОНТРОЛ КЛАПАНИ ИНДУСТРИЯ CO., LTD е създадена.
Произвеждаме основно Пневматичен задвижващ механизъм, Пневматична сферична клапа, Пневматична клапа за пеперуди, Пневматичен/Електрически контролен клапан и др.

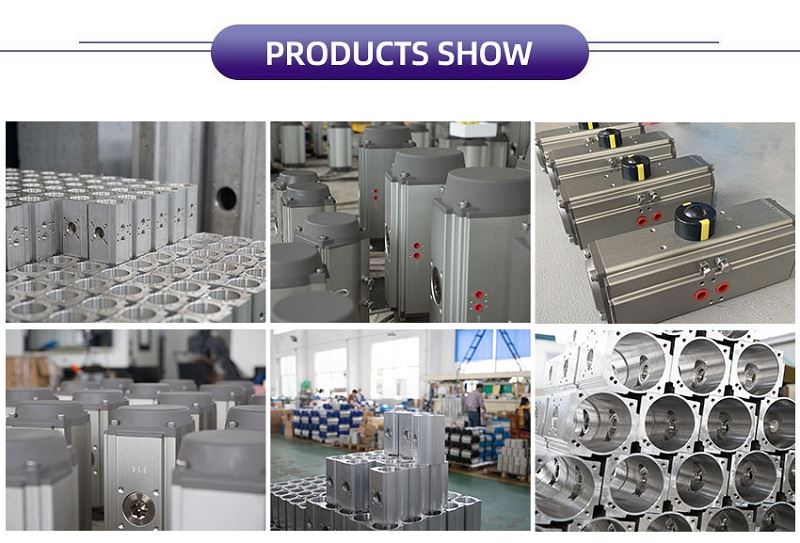

Нашата компания разполага с усъвършенствано оборудване за обработка и изтънчено оборудване за тестване. Оборудването ни за обработка включва стругове, фреза, скучна машина, планер, пробивна машина, Стругове с ЦПУ, CNC обработващи центрове и друго оборудване. Има общо 30 комплекта, от които има 5 комплекта внесени вертикална машина център и няколко комплекта разширени CNC стругове.
Способност за снабдяване:10000 единици на месец Пневматичен ротационен задвижващ механизъм
Опаковане & Доставка
Детайл на опаковане: 1). отделна картонена опаковка с пяна опаковка вътре
2). калъф за шперплат за океанска пратка
3). Шперплат палет за въздушна пратка
Отправно пристанище:Шанхай, Китай
Начално време:
Количество(Бройки) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Ест. Време(дни) | Стоки на склад | 7 | 20 | Да бъдат договорени |
