Представяне на продукта

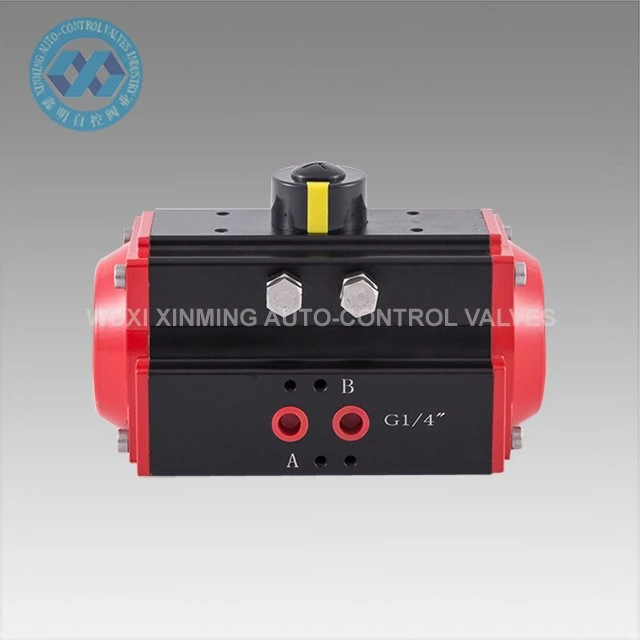

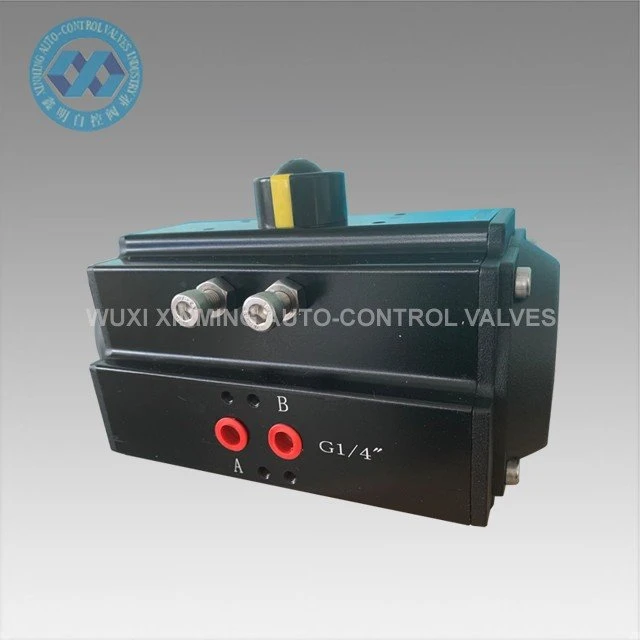

Пневматичен стелажният задвижващ механизъм, известен също като затворен цилиндър за въртене, е ротационен задвижващ механизъм, използван за завъртане, отваряне, затваряне, смесване, люлеене, позициониране, кормилно управление и повече механични функции, включващи ограничено въртене. Пневматичният стелаж и пинон изпълнителен механизъм се използва за контролиране на бътерфлай клапи, сферични кранове и машини с ротационно движение автоматично. Прецизно леене на алуминиеви сплави с двойно стойки с твърда обработка на окисляване подобряват точността на ъгъла на въртене и живота на деежеността. Тялото на задвижващия механизъм с твърдо окисляване може да избегне драскотина ефективно.
Бързи детайли
Име на продукта: Пневматичен стелаж и пинон изпълнителен механизъм
Име на марката: XM, и OEM е също така приеман
Размер на задвижването: 32 мм-400mm
Ъгъл на завъртане: 0°~90°(±5°)
Диапазон на работната температура: -20 °C ~ +80 °C (стандарт)
-40°C~+80°C (ниска температура)
-15°C ~150°C (висока температура)
Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa max
Горна връзка: VDI/VDE3845 NAMUR
Долна връзка: ISO 5211 и DIN3337
Материал: алуминиева сплав
Структура: зъбна рейка и пиньон, двустепенни бутала
Обработка на повърхността на тялото на задвижващия механизъм: черен анодизиран
Край капачка Цвят: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и т.н.
Сертификация: CE, ATEX, SIL3, ISO9001:2016
Технически параметър
XM ПНЕВМАТИЧЕН ВЪРТЯЩ МОМЕНТ НА ЗАДВИЖВАЩИЯ МЕХАНИЗЪМ ЗА ЗЪБНИ И ЗЪБНИ ЗАДВИЖВАНИЯ
Модел | Входящо налягане на въздуха (единица: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Изходящ въртящ момент на въздушното налягане (N.m) | ||||||
1000000000000000000 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
1000000000000000000 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
1000000000000000000 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
1000000000000000000 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
1000000000000000000 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
1000000000000000000 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
1000000000000000000 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
1000000000000000000000 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
1200000000000000000000 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
1400000000000000000000 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
1600000000000000000000 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
1900000000000000000000 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
1000000000000000000000 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
2400000000000000000000 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
2000000000000000000000 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
1000000000000000000000 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
1000000000000000000000 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
1000000000000000000000 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Резервни части и материали
Диаграма на размерите
Доставка Способност
Доставка Възможност: 10000 броя на месец Пневматичен ротационен задвижващ механизъм
Опаковане и доставка
Опаковка: 1).
2). калъф за шперплат за океанска доставка
3). Шперплат палет за въздушна доставка
Пристанище на отплаване: Шанхай, Китай
Начално време:
Количество (единици) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Време (дни) | Стоки на склад | 7 | 20 | Да бъде договорено |
Преимущество
1) Всички важни резервни части ще бъдат третирани с твърдо анодизация за повишаване на силата до голяма степен, за да се гарантира добрата производителност и живот на дежурността.
2) Всички процеси са едновременни формира от CNC, за да се гарантира точността на процеса и живота на работното място.
ЧЗВ
Въпрос 1: Производителност на плащанията?
А 1: T / T, L / C, Западен съюз.
Въпрос 2: Търговски условия?
A 2: В съответствие с Инкотермс 2010, обикновено с EXW, FOB шанхай, CFR, CIF и DDU.
Въпрос 3: Валидност на офертата?
A 3: В рамките на 30 дни.
В 4: Начини на доставка?
А 4: По море, по въздух, по експресен или железопътен.
В 5: Гаранция?
A 5: Гаранция за качество за една година безплатно и платена услуга през целия живот.
Въпрос 6: Инсталация и обучение?
A 6: нормално видео ръководство за инсталиране. Ако е необходимо, платената чуждестранна инженерингова услуга.
