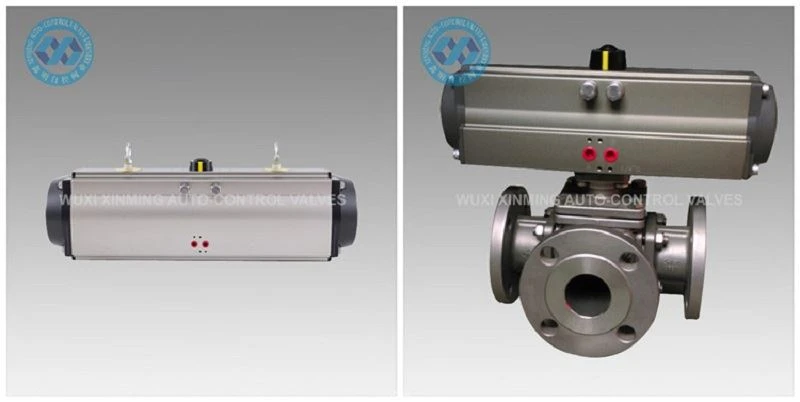

Представяне на продукта
Пневматичният задвижващ механизъм 180 градуса се състои от двойни бутала, задвижвани от рейка и пиньон. Има два модела. Единият е тип с двойно действие, а другият е тип на връщане на пружината, който може да се адаптира към различни корозивни среди на открито или закрито.
Бързи детайли

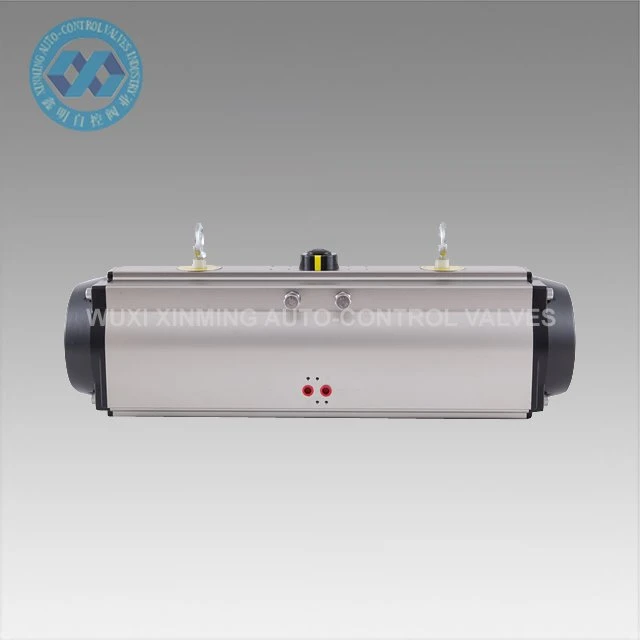

Име на продукта: 180 градус пневматичен задвижващ механизъм
Име на марката: XM, и OEM е също така приеман
Размер на задвижването: 32 мм-400mm
Ъгъл на завъртане: 0°~180°(±5°)
Диапазон на работната температура: -20 °C ~ +80 °C (стандарт)
-40°C~+80°C (ниска температура)
-15°C ~150°C (висока температура)
Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa max
Горна връзка: VDI/VDE3845 NAMUR
Долна връзка: ISO 5211 и DIN3337
Материал: алуминиева сплав
Структура: зъбна рейка и пиньон, двустепенни бутала
Обработка на повърхността на тялото на задвижващия механизъм: твърдо анодизиран, или окисление на dip
Край капачка Цвят: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и т.н.
Сертификация: CE, ATEX, SIL3, ISO9001:2016

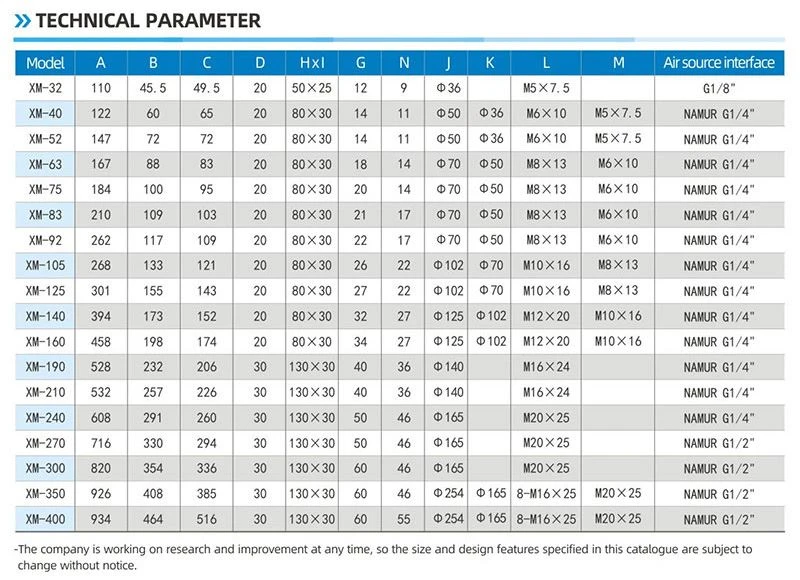

Технически параметър
XM 180 СТЕПЕН ПНЕВМАТИЧЕН ЗАДВИЖВАЩ ВЪРТЯЩ МОМЕНТ
Модел | Входящо налягане на въздуха (единица: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Изходящ въртящ момент на въздушното налягане (N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

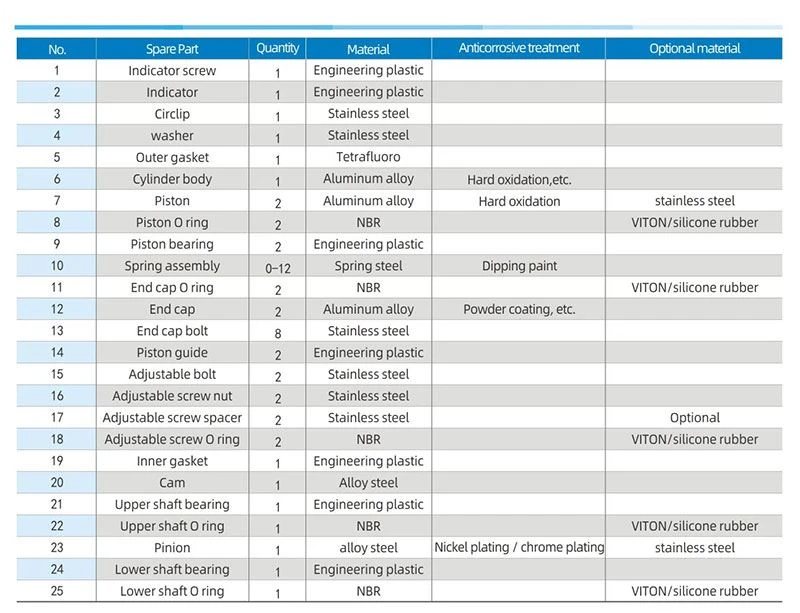

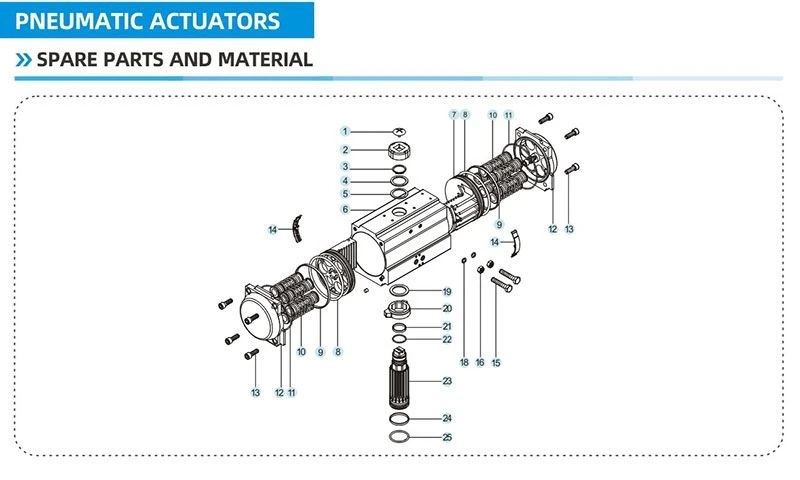

Резервни части и материали

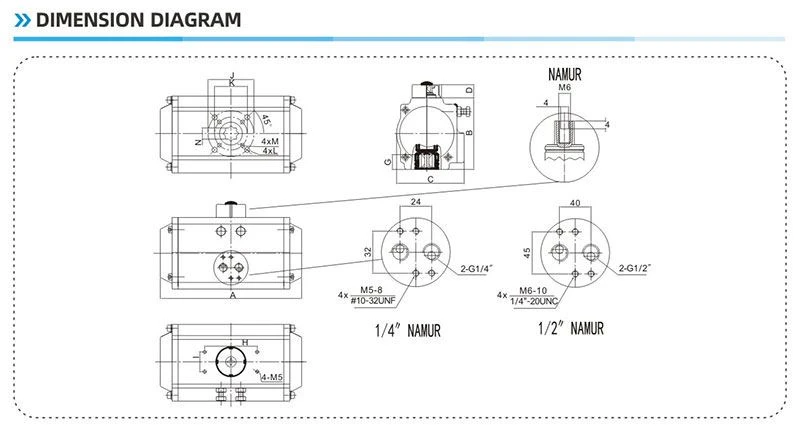

Диаграма на размерите
ЧЗВ
Въпрос 1: Производителност на плащанията?
А 1: T / T, L / C, Западен съюз.
Въпрос 2: Търговски условия?
A 2: В съответствие с Инкотермс 2010, обикновено с EXW, FOB шанхай, CFR, CIF и DDU.
Въпрос 3: Валидност на офертата?
A 3: В рамките на 30 дни.
В 4: Начини на доставка?
А 4: По море, по въздух, по експресен или железопътен.
В 5: Гаранция?
A 5: Гаранция за качество за една година безплатно и платена услуга през целия живот.
Въпрос 6: Инсталация и обучение?
A 6: нормално видео ръководство за инсталиране. Ако е необходимо, платената чуждестранна инженерингова услуга.
