Пневматичните въртящи се задвижващи механизми използват сгъстен въздух за генериране на работна енергия. Някои са предназначени за дистанционно управление на клапани. Пневматичните въртящи се задвижващи механизми са издръжливи, осигуряват големи усилия спрямо техния размер и могат да се използват в опасни среди.

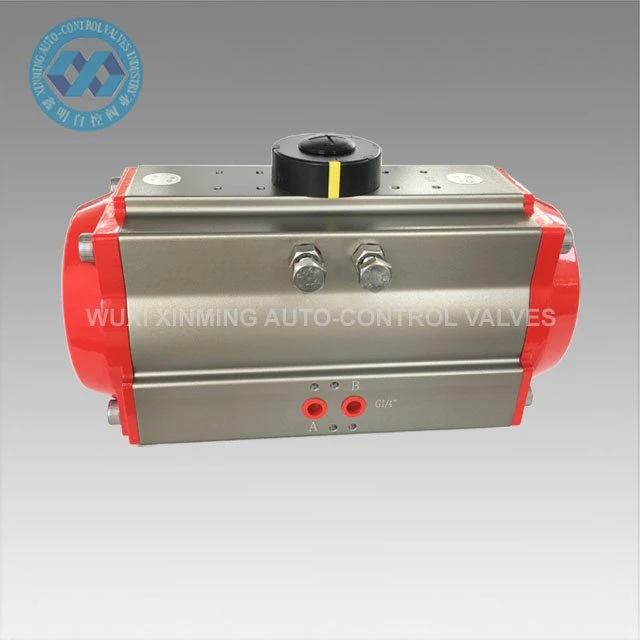

Подробности за продукта:
| Име на продукта | Пневматичен ротационен задвижващ механизъм |
| Име на марката | XM и OEM също се приемат |
| Размер на задвижващия механизъм | 32мм-400мм |
| Ротационен ъгъл | 0 градуса ~90 градуса (±5 градуса) |
| Работен температурен диапазон |
-20 градуса ~ +80 градуса (стандарт) -40 градуса ~+80 градуса (ниска температура) -15 градуса ~150 градуса (висока температура) |
| Налягане на подаването на въздух | 0,2~0,8 MPa, 10 MPa макс |
| Горна връзка | VDI/VDE3845 NAMUR |
| Долна връзка | ISO 5211 и DIN 3337 |
| Материал | Алуминиева сплав |
| Структура | рейка и пиньон, бутала с двойна рейка |
| Обработка на повърхността на тялото на задвижващия механизъм | твърд{0}}анодизиран |
| Цвят на крайната капачка | черно, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и др. |
| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |

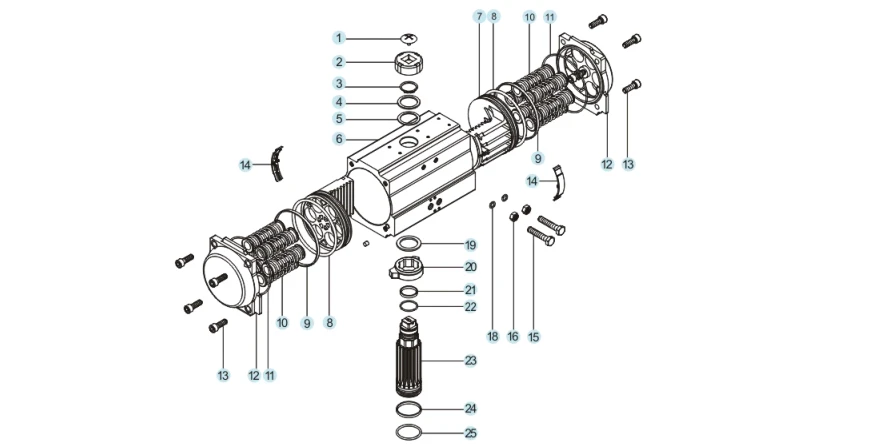

Резервни части и материали:
| НЕ | Резервна част | Количество | Материал | Антикорозионна обработка | Материал по избор |
| 1 | Индикаторен винт | 1 | Инженерна пластмаса | ||
| 2 | Индикатор | 1 | Инженерна пластмаса | ||
| 3 | Зъбно колело | 1 | Неръждаема стомана | ||
| 4 | Шайба | 1 | Неръждаема стомана | ||
| 5 | Външно уплътнение | 1 | Тетрафлуоро | ||
| 6 | Цилиндрично тяло | 1 | Алуминиева сплав | Твърдо оксидиране и др. | |
| 7 | бутало | 2 | Алуминиева сплав | Твърдо оксидиране | Неръждаема стомана |
| 8 | О пръстен на буталото | 2 | NBR | ВИТОН/силиконова гума | |
| 9 | Бутален лагер | 2 | Инженерна пластмаса | ||
| 10 | Пружинен монтаж | 0-12 | Пружинна стомана | Боя за потапяне | |
| 11 | О пръстен на крайната капачка | 2 | NBR | ВИТОН/силиконова гума | |
| 12 | Крайна капачка | 2 | Алуминиева сплав | Прахово боядисване и др. | |
| 13 | Болт на крайната капачка | 8 | Неръждаема стомана | ||
| 14 | Водач на буталото | 2 | Инженерна пластмаса | ||
| 15 | Регулируем болт | 2 | Неръждаема стомана | ||
| 16 | Регулируема винтова гайка | 2 | Неръждаема стомана | ||
| 17 | Регулируем дистанционер на винт | 2 | Неръждаема стомана | Не е задължително | |
| 18 | Регулируем винтов О пръстен | 2 | NBR | ВИТОН/силиконова гума | |
| 19 | Вътрешно уплътнение | 1 | Инженерна пластмаса | ||
| 20 | Cam | 1 | Легирана стомана | ||
| 21 | Горен лагер на вала | 1 | Инженерна пластмаса | ||
| 22 | О пръстен на горния вал | 1 | NBR | ВИТОН/силиконова гума | |
| 23 | Пиньон | 1 | Легирана стомана | Никелиране / хромиране | Неръждаема стомана |
| 24 | Долен лагер на вала | 1 | Инженерна пластмаса | ||
| 25 | Долен О пръстен на вала | 1 | NBR | ВИТОН/силиконова гума |

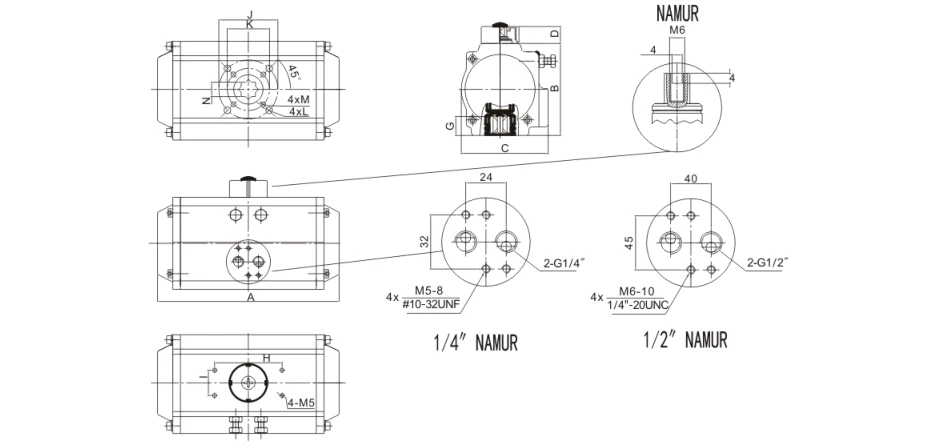

Диаграма на размерите:
Спецификации на продукта:
| Модел | A | B | C | D | H×I | G | N | J | K | L | M | Въздушен{0}}интерфейс |
| XM-32 | 110 | 45.5 | 49.5 | 20 | 50×25 | 12 | 9 | Φ36 | M5×7.5 | G1/8" | ||
| XM-40 | 122 | 60 | 65 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-52 | 147 | 72 | 72 | 20 | 80×30 | 14 | 11 | Φ50 | Φ36 | M6×10 | M5×7.5 | NAMUR G1/4" |
| XM-63 | 167 | 88 | 83 | 20 | 80×30 | 18 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-75 | 184 | 100 | 95 | 20 | 80×30 | 20 | 14 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-83 | 210 | 109 | 103 | 20 | 80×30 | 21 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-92 | 262 | 117 | 109 | 20 | 80×30 | 22 | 17 | Φ70 | Φ50 | M8×13 | M6×10 | NAMUR G1/4" |
| XM-105 | 268 | 133 | 121 | 20 | 80×30 | 26 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-125 | 301 | 155 | 143 | 20 | 80×30 | 27 | 22 | Φ102 | Φ70 | M10×16 | M8×13 | NAMUR G1/4" |
| XM-140 | 394 | 173 | 152 | 20 | 80×30 | 32 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-160 | 458 | 198 | 174 | 20 | 80×30 | 34 | 27 | Φ125 | Φ102 | M12×20 | M10×16 | NAMUR G1/4" |
| XM-190 | 528 | 232 | 206 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-210 | 532 | 257 | 226 | 30 | 130×30 | 40 | 36 | Φ140 | M16×24 | NAMUR G1/4" | ||
| XM-240 | 608 | 291 | 260 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/4" | ||
| XM-270 | 716 | 330 | 294 | 30 | 130×30 | 50 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-300 | 820 | 354 | 336 | 30 | 130×30 | 60 | 46 | Φ165 | M20×25 | NAMUR G1/2" | ||
| XM-350 | 926 | 408 | 385 | 30 | 130×30 | 60 | 46 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
| XM-400 | 934 | 464 | 516 | 30 | 130×30 | 60 | 55 | Φ254 | Φ165 | 8-M16×25 | M20×25 | NAMUR G1/2" |
Предимство
1) Всички важни резервни части ще бъдат обработени с твърда анодизация, за да се подобри тяхната здравина до голяма степен, за да се осигури добра производителност и експлоатационен живот.
2) Всички процеси се-формират еднократно от CNC, за да се гарантира точността на процеса и продължителността на работа.
Приложение
Пневматичните въртящи се задвижващи механизми могат да се прилагат към различни запалими, корозивни, прашни, силни магнитни полета, радиация, вибрации и корозия на закрито или на открито и се използват широко в електроенергетиката, нефтохимията, металургията, петрола, природния газ, градовете, сградите и други области. Химическа промишленост, рафиниране на нефт, минно дело, електроцентрали, металургия, строителство, медицина, храна, природен газ, научни изследвания и др.
Възможност за доставка
Възможност за доставка: 10000 единици на месец, пневматичен ротационен задвижващ механизъм
Опаковане и доставка
Подробности за опаковката:
1) Отделна картонена кутия с опаковка от пяна вътре
2) Калъф от шперплат за океанска пратка
3) Шперплат палет за въздушен транспорт
Пристанище на отпътуване: Шанхай, Китай
Време за изпълнение:
|
Количество (Единици) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Прогн. Време (дни) |
Стоки в наличност |
7 |
20 |
По договаряне |
Нашата услуга
1) 7x24 часа гореща линия
2) Строг контрол на качеството
3) Добро качество на изгодна цена
4) Отлично след-обслужване
5) Онлайн техническа поддръжка
6) Бързо време за доставка

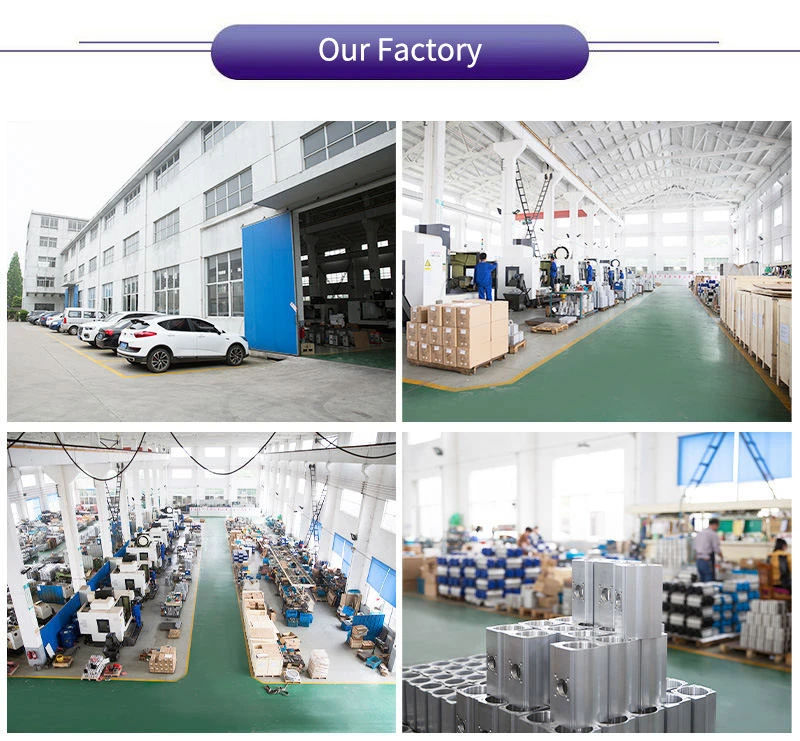

За нас:
Wuxi Xinming Auto-control Valves Co., Ltd. е специализирана в производството на сертифицирани по ISO9001 пневматични задвижващи механизми от серия XM и автоматични контролни клапани, съвместими със стандартите ISO5211/DIN3337/VDI/VDE-3845/NAMUR. С усъвършенствани възможности за научноизследователска и развойна дейност и производствени мощности, нашите продукти обслужват различни индустрии, включително петролни и газови, химически и електроцентрали, въплъщавайки нашия ангажимент към „Технологиите на първо място, превъзходно качество“ чрез иновативни решения и надеждна работа.
