представяне на продукта
Тристепенният пневматичен задвижващ механизъм се използва за автоматично управление на дроселни клапани, сферични кранове и машини с въртящо се движение. Прецизно бутало от двойно стелаж от алуминиева сплав с леене под налягане с обработка с твърдо окисляване подобрява точността на въртящия ъгъл и експлоатационния живот. Тялото на задвижването с твърдо окисляване може ефективно да избегне драскотините.
Бързи подробности

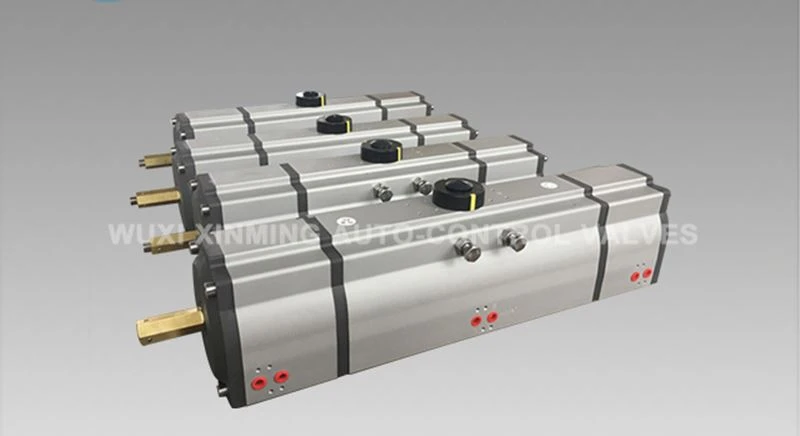

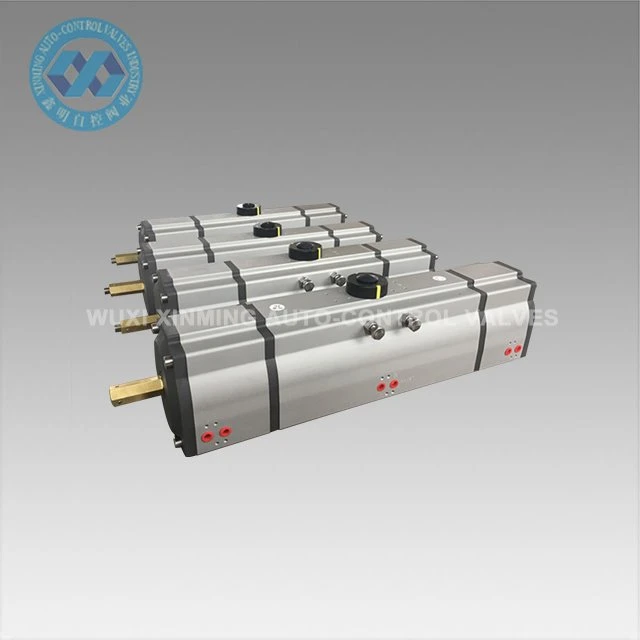

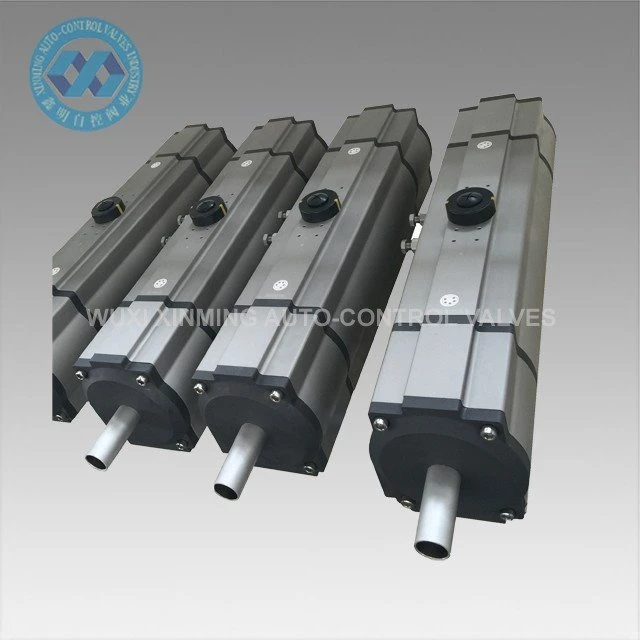

Име на продукта: Тристепенен пневматичен задвижващ механизъм
Име на марката: XM и OEM също се приема
Размер на задвижването: 32 мм-400 мм

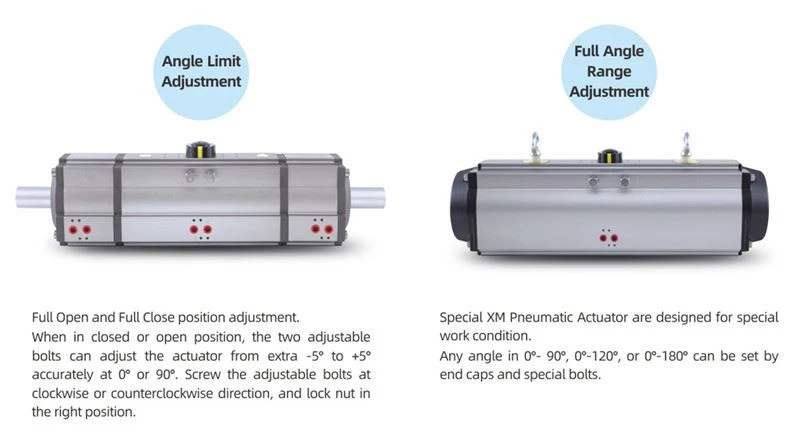

Ротационен ъгъл: 0 ° ~ 180 ° (± 5 °)
Работен температурен диапазон: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (ниска температура)
-15 ℃ ~ 150 ℃ (висока температура)
Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa макс
Горна връзка: VDI/VDE3845 NAMUR
Долна връзка: ISO 5211 и DIN3337
Материал: алуминиева сплав

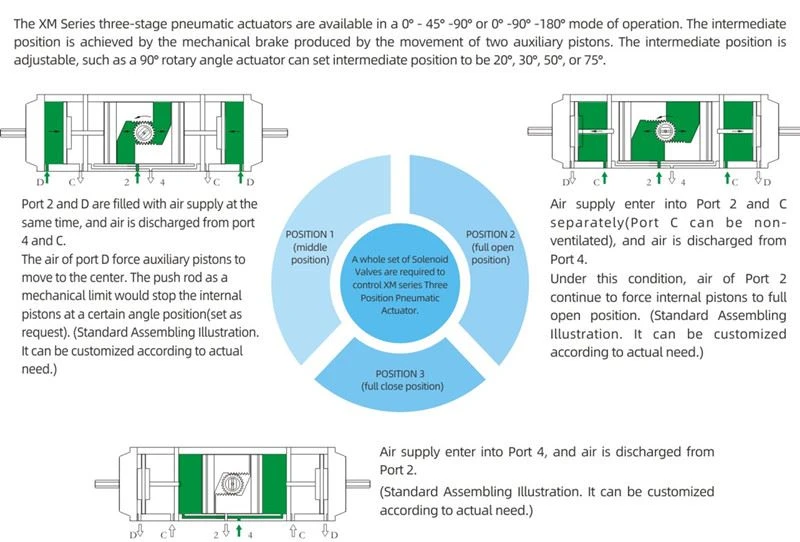

Структура: зъбно колело и зъбно колело, бутала с двойна рейка
Обработка на повърхността на задвижващия механизъм: твърдо анодиране или окисляване с потапяне
Цвят на капачката: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и др.
Сертифициране: CE, ATEX, SIL3, ISO9001: 2016
Технически параметър
XM ТРИ ЕТАПНА ПНЕВМАТИЧНА ЗАЩИТА ТАБЛИЦА НА ИЗХОДНИЯ МОМЕНТ
Модел | Входно налягане на въздуха (единица: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Изходящ въртящ момент на въздушното налягане (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
възможност за снабдяване
Възможност за доставка: 10000 единици на месец Пневматичен ротационен задвижващ механизъм
Опаковъчен&усилвател; Доставка
Подробности за опаковката: 1). отделен кашон с вътрешна опаковка от пяна
2). калъф от шперплат за морски превози
3). Палет от шперплат за въздушна доставка
Пристанище на заминаване: Шанхай, Китай
Преднина:
Количество (единици) | 1-500 | 501-10000 | ＞10001 |
Приблизително Час (дни) | 15 | 30 | Предстои договаряне |
Предимство
1) Всички важни резервни части биха били обработени с твърдо анодиране, за да се повиши здравината до голяма степен, за да се осигури добра производителност и експлоатационен живот.
2) Всички процеси се образуват еднократно от CNC, за да се гарантира точността на процеса и експлоатационния живот.
Приложение
Пневматичните задвижващи механизми на зъбни колела могат да се прилагат към различни запалими, корозивни, прашни, силно магнитно поле, радиация, вибрации и корозия вътрешна или външна среда и се използват широко в електроенергия, нефтохимия, металургия, петрол, природен газ, градове, сгради , Дренаж, химикали, рафиниране на нефт, добив, електроцентрали, металургия, строителство, медицина, храни, природен газ, научни изследвания и др.
Въведение на компанията
От 2007 г. WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD е създала.
Ние произвеждаме основно пневматичен задвижващ механизъм, пневматичен сферичен клапан, пневматичен клапан -пеперуда, пневматичен/електрически вентил за управление и др.

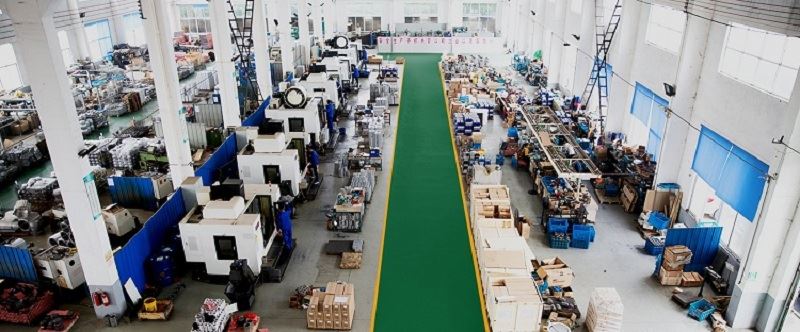

Нашата компания разполага с модерно оборудване за обработка и сложно оборудване за тестване. Нашето оборудване за обработка включва стругове, фреза, пробивна машина, ренде, пробивна машина, стругове с ЦПУ, обработващи центрове с ЦПУ и друго оборудване. Има общо 30 комплекта, от които има 5 комплекта внесени вертикални машинни центрове и няколко комплекта усъвършенствани стругове с ЦПУ.
