представяне на продукта
90 -градусовите пневматични задвижвания имат уникални стилове, напреднали технологии, прецизно производство, икономичен и компактен дизайн и могат да бъдат оборудвани директно с други аксесоари за подобряване на ефективността и икономичността.
Бързи подробности

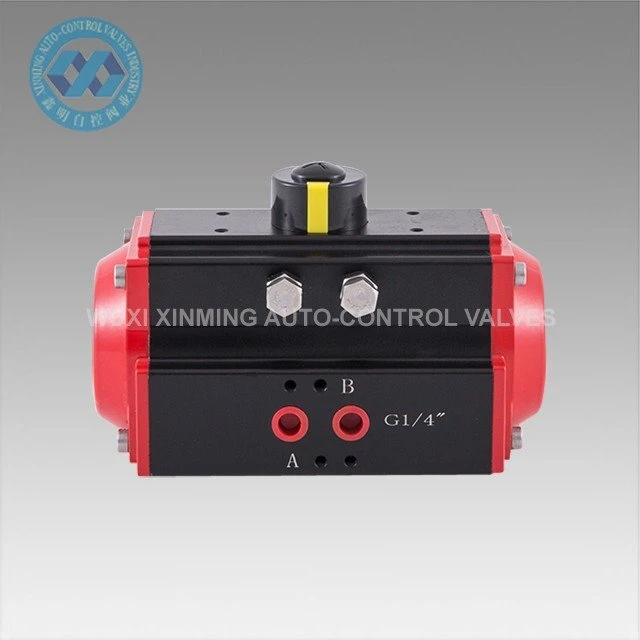

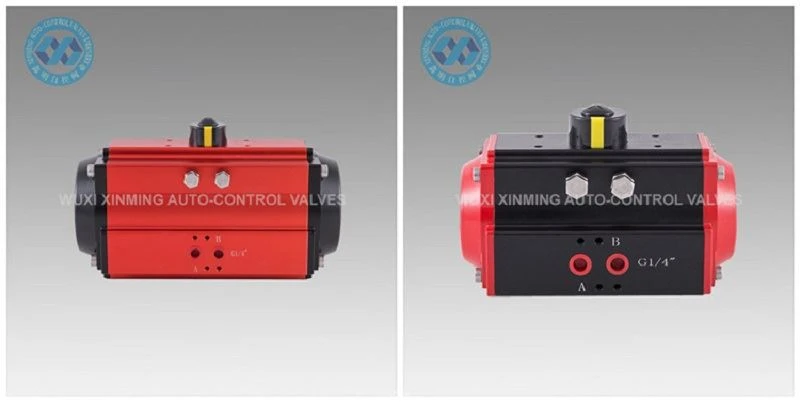

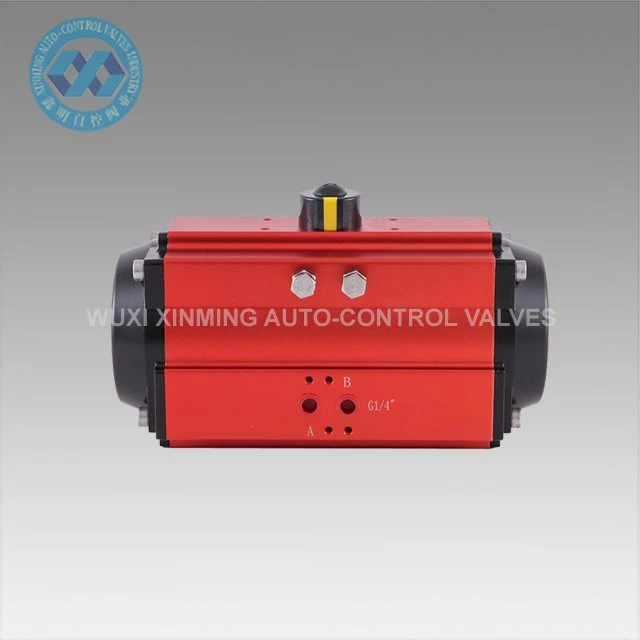

Име на продукта: 90 градусов пневматичен задвижващ механизъм
Име на марката: XM и OEM също се приема
Размер на задвижването: 32 мм-400 мм
Ротационен ъгъл: 0 ° ~ 90 ° (± 5 °)
Работен температурен диапазон: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (ниска температура)
-15 ℃ ~ 150 ℃ (висока температура)
Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa макс
Горна връзка: VDI/VDE3845 NAMUR
Долна връзка: ISO 5211 и DIN3337
Материал: алуминиева сплав
Структура: зъбно колело и зъбно колело, бутала с двойна рейка
Обработка на повърхността на задвижващия механизъм: твърдо анодиране или окисляване с потапяне
Цвят на капачката: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и др.
Сертифициране: CE, ATEX, SIL3, ISO9001: 2016
Технически параметър
XM 90 СТУПЕННА ПНЕВМАТИЧНА ЗАЩИТА ТАБЛИЦА ИЗХОДНА МОМЕНТА
Модел | Входно налягане на въздуха (единица: бар) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Изходящ въртящ момент на въздушното налягане (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

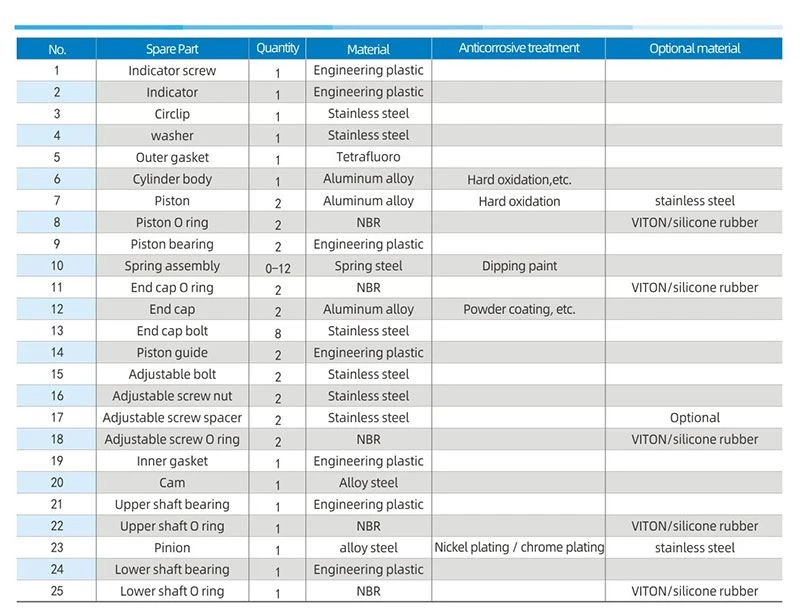

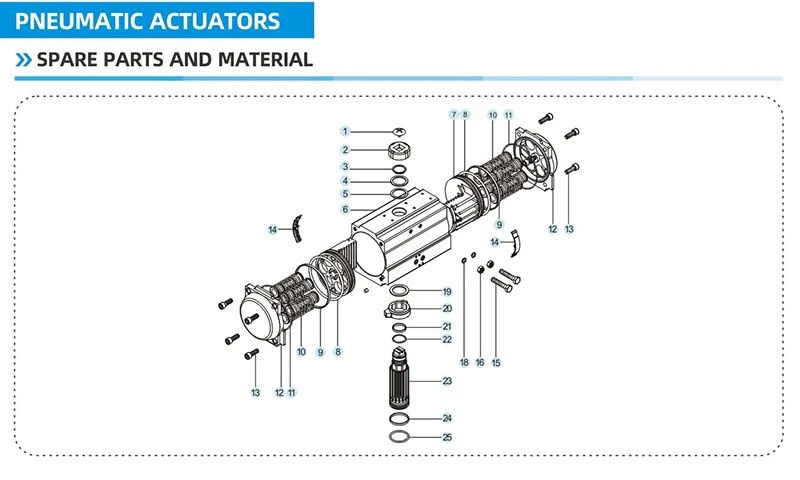

Резервни части и материал

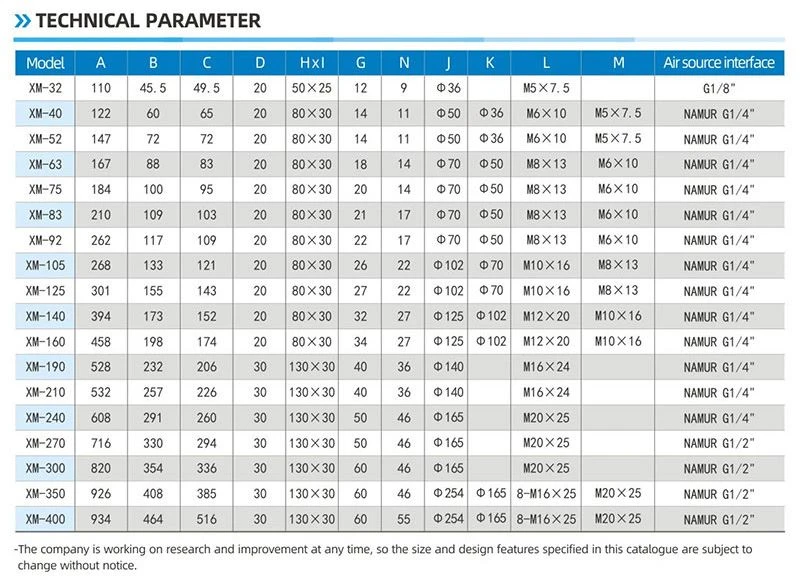

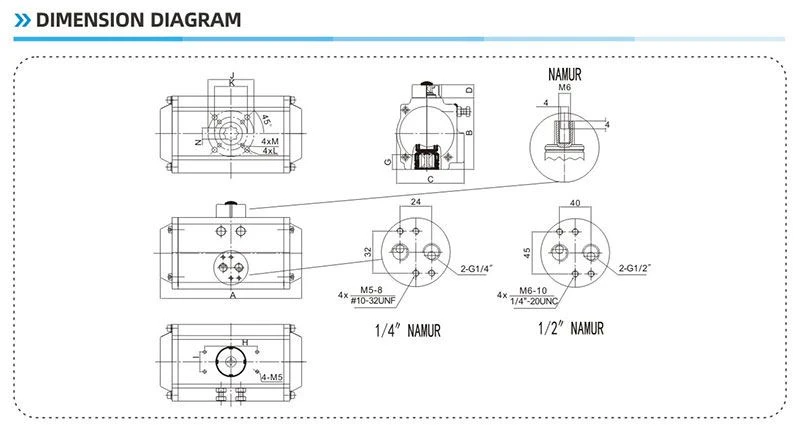

Диаграма на размерите
Особеност
-Структурата е компактен пневматичен задвижващ механизъм за зъбни колела.
-Използва се за четвърт оборотни клапани, сферични кранове, дроселни клапани и щепселни клапани.
-Висококачествена алуминиева сплав, твърда анодирана повърхност + тефлон.
-Висококачествени продукти, отлично качество и перфектна система за сертифициране.
-Всички продукти са строго тествани, когато напускат фабриката, и всеки задвижващ механизъм е маркиран с производствен код за лесна идентификация и проследяване на услуги.
Предимство
1) Всички важни резервни части биха били обработени с твърдо анодиране, за да се повиши здравината до голяма степен, за да се осигури добра производителност и експлоатационен живот.
2) Всички процеси се образуват еднократно от CNC, за да се гарантира точността на процеса и експлоатационния живот.
възможност за снабдяване
Възможност за доставка: 10000 единици на месец Пневматичен ротационен задвижващ механизъм
Опаковъчен&усилвател; Доставка
Подробности за опаковката: 1). отделен кашон с вътрешна опаковка от пяна
2). калъф от шперплат за морски превози
3). Палет от шперплат за въздушна доставка
Пристанище на заминаване: Шанхай, Китай
Преднина:
Количество (единици) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Приблизително Час (дни) | Стоки на склад | 7 | 20 | Предстои договаряне |
