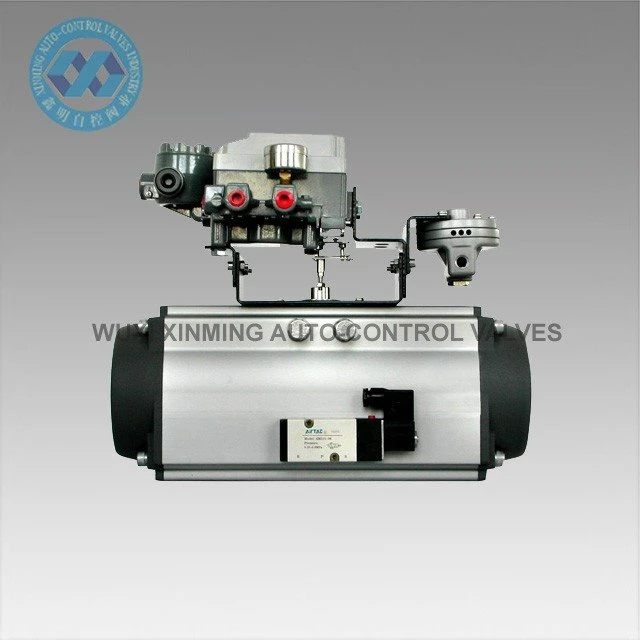

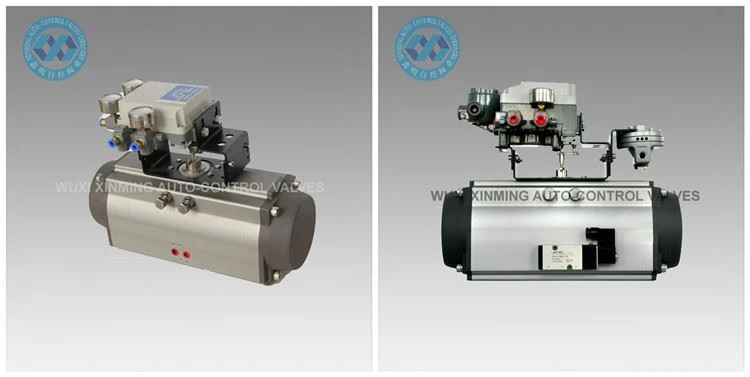

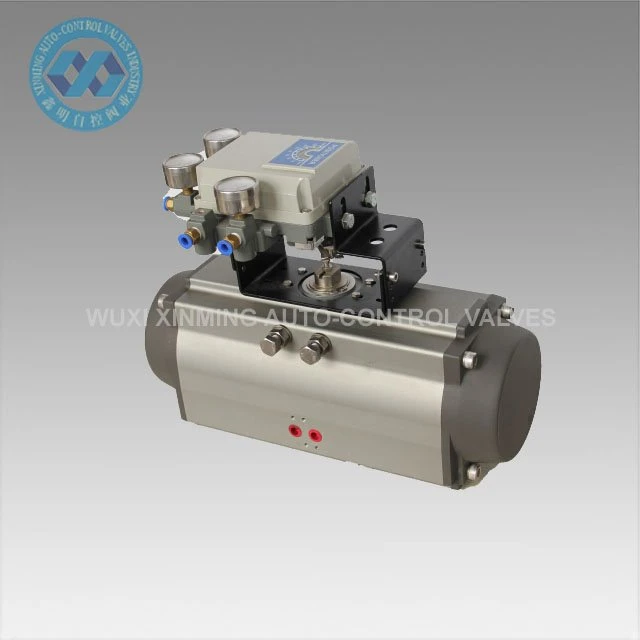

AT Пневматичен задвижващ механизъм

Бързи подробности
Име на марката: XM и OEM също се приема
Размер на задвижването: 32 мм-400 мм
Ротационен ъгъл: 0 ° ~ 90 ° (± 5 °)
Работен температурен диапазон: -20 ℃ ~ +80 ℃ (стандарт)
-40 ℃ ~ +80 ℃ (ниска температура)
-15 ℃ ~ 150 ℃ (висока температура)

Изпрати запитване

Описание

представяне на продукта

Пневматичният задвижващ механизъм AT се използва за автоматично управление на дроселни клапани, сферични кранове и машини с въртящо се движение. Прецизно бутало от двойно стелаж от алуминиева сплав с леене под налягане с обработка с твърдо окисляване подобрява точността на въртящия ъгъл и експлоатационния живот. Пневматичните въртящи се задвижващи механизми от серия XM са уникални по стил, напреднали в технологиите, прецизни в производството, икономични и компактни по дизайн и могат да бъдат оборудвани директно с други аксесоари за подобряване на ефективността и икономичността.

Бързи подробности

Име на продукта: AT пневматичен задвижващ механизъм

Име на марката: XM и OEM също се приема

Размер на задвижването: 32 мм-400 мм

Ротационен ъгъл: 0 ° ~ 90 ° (± 5 °)

Работен температурен диапазон: -20 ℃ ~ +80 ℃ (стандарт)

-40 ℃ ~ +80 ℃ (ниска температура)

-15 ℃ ~ 150 ℃ (висока температура)

Налягане на подаване на въздух: 0.2 ~ 0.8MPa, 10Mpa макс

Горна връзка: VDI/VDE3845 NAMUR

Долна връзка: ISO 5211 и DIN3337

Материал: алуминиева сплав

Структура: зъбно колело и зъбно колело, бутала с двойна рейка

Обработка на повърхността на задвижващия механизъм: твърдо анодиране или окисляване с потапяне

Цвят на капачката: черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и др.

Сертифициране: CE, ATEX, SIL3, ISO9001: 2016

2 (2)

Технически параметър

XM НА ТАБЛИЦАТА НА ИЗХОД НА ПНЕВМАТИЧНИЯ АКТУАТОР

Модел	Входно налягане на въздуха (единица: бар)
	3	4	5	6	7	8
	Изходящ въртящ момент на въздушното налягане (Nm)
XM-DA32	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0

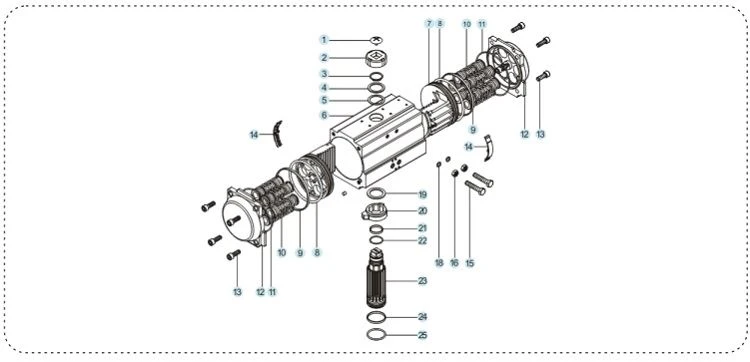

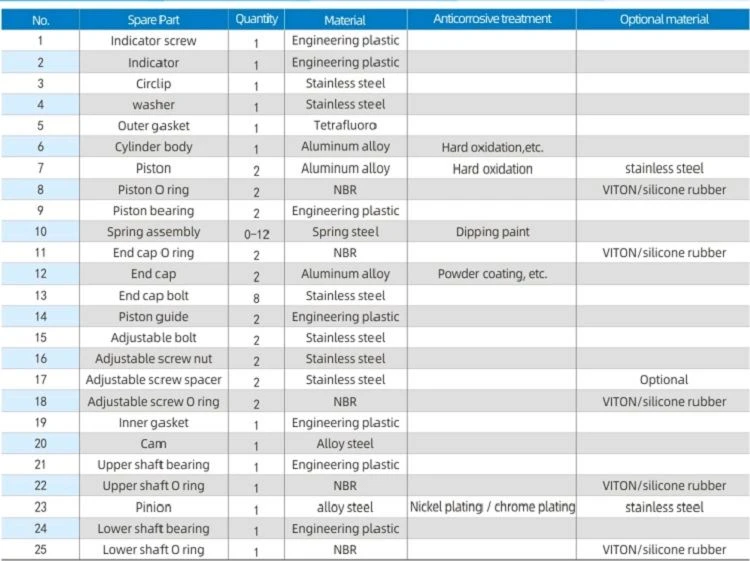

Резервни части и материал

3 (2)

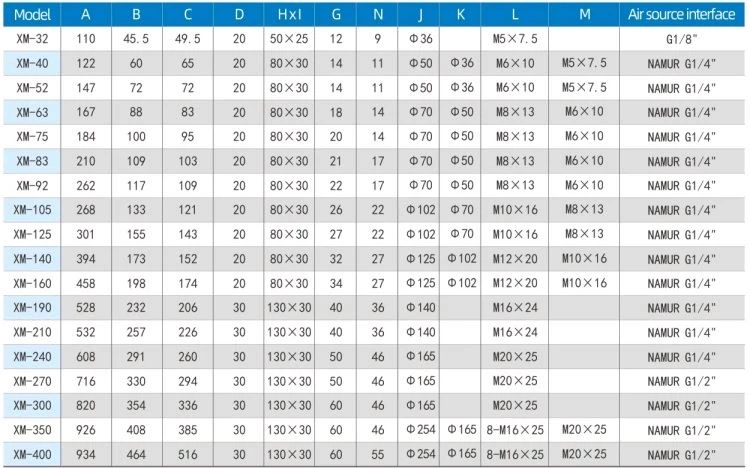

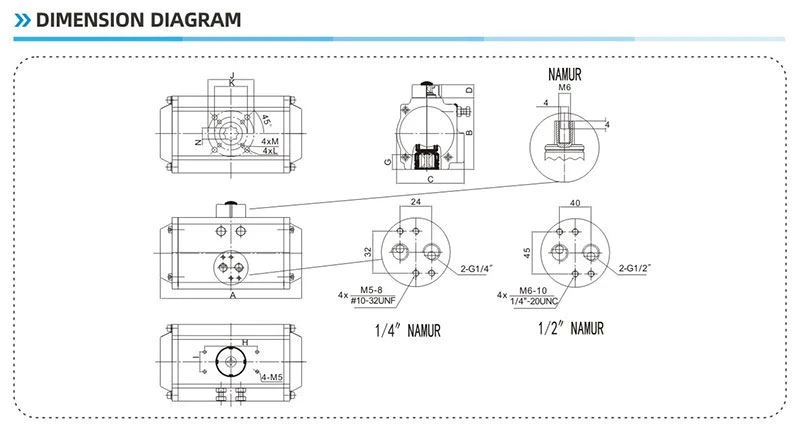

Диаграма на размерите

Предимство

1) Всички важни резервни части биха били обработени с твърдо анодиране, за да се повиши здравината до голяма степен, за да се осигури добра производителност и експлоатационен живот.

2) Всички процеси се образуват еднократно от CNC, за да се гарантира точността на процеса и експлоатационния живот.

Въведение на компанията

От 2007 г. WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD е създала.

Ние произвеждаме основно пневматичен задвижващ механизъм, пневматичен сферичен клапан, пневматичен клапан -пеперуда, пневматичен/електрически вентил за управление и др.

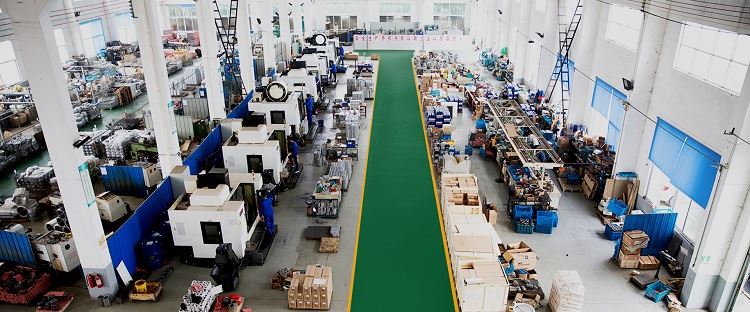

Нашата компания разполага с модерно оборудване за обработка и сложно оборудване за тестване. Нашето оборудване за обработка включва стругове, фреза, пробивна машина, ренде, пробивна машина, стругове с ЦПУ, обработващи центрове с ЦПУ и друго оборудване. Има общо 30 комплекта, от които има 5 комплекта внесени вертикални машинни центрове и няколко комплекта усъвършенствани стругове с ЦПУ.
