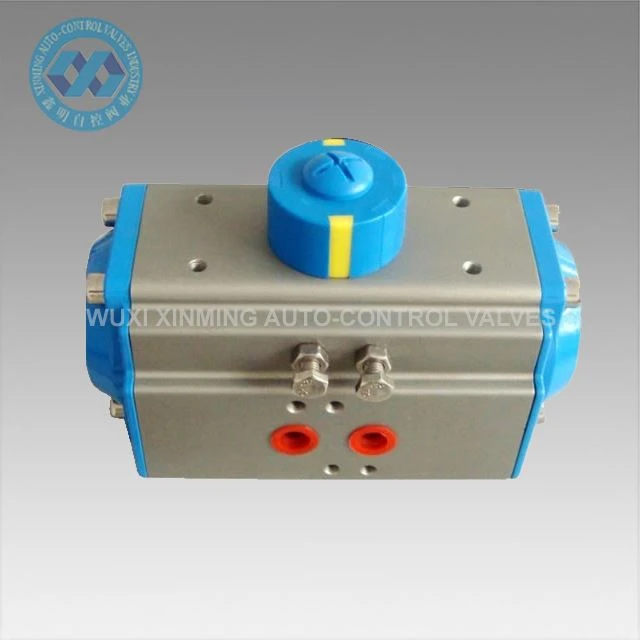

Китайски фабричен задвижващ механизъм с пневматичен клапан с едно действие (CE, ATEX, SIL3)

Китайски фабричен задвижващ механизъм с пневматичен клапан с едно действие (CE, ATEX, SIL3)

Пневматичният задвижващ клапан с едно действие се използва за автоматично управление на дросели, сферични кранове и машини с въртеливо движение. Буталата от алуминиева сплав с прецизно леене под налягане с двойна рейка с твърда окислителна обработка подобряват точността на ъгъла на въртене и експлоатационния живот. Корпусът на задвижващия механизъм с твърдо окисление може ефективно да избегне надраскването.

Изпрати запитване

Описание

представяне на продукта

Пневматичният задвижващ клапан с едно действие е горещите продукти за продажба през 2022 г., който е с компактен дизайн, дълъг експлоатационен живот, високо качество, предавка и рейка. Този продукт се използва за 90-градусови ротационни клапани, като сферични клапи, дросели клапи, клапи и др. Нашата компания поставя качеството на продукта като първа задача, приемайки най-модерното производствено оборудване и технология, много по-добра от фабриките за подобни продукти на както качеството на продукта, така и производителността.

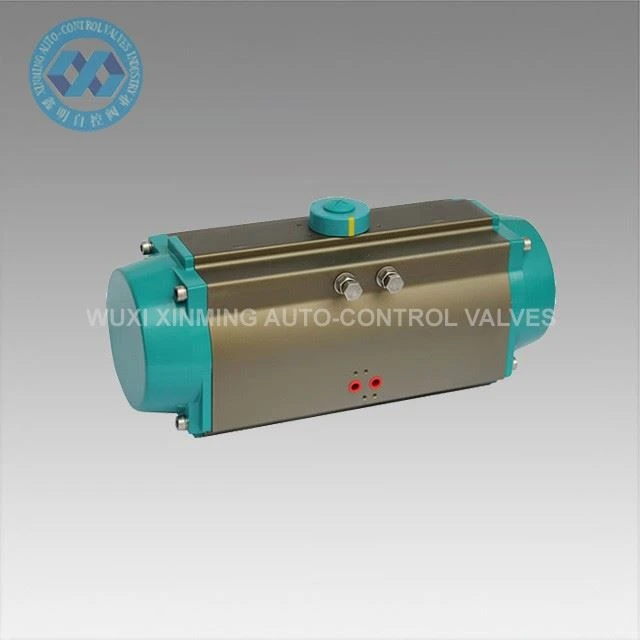

Pneumatic Rotary Actuator AT 83

Технически параметър

Характеристика

1. Двупозиционен багажник

2. Интегриран дизайн

3. Висок изходен въртящ момент

4. Точен ъгъл на завъртане

5. Дълъг експлоатационен живот

6. Крепежни елементи от неръждаема стомана за дълготрайна устойчивост на корозия

7. Интерфейсът между буталото, пиньона и тялото е направен от материал с ниско триене

Спецификации

1). Диапазон на налягането: Макс. Работно налягане 10bar

2). Въздушно налягане: 2.5bar~8bar

3). Диапазон на настройка: 90 градуса ± 5 градуса

4). Температура на околната среда: -20 ~ плюс 90 градуса C

5). Тип: еднодействащ (пружинно връщане), двойнодействащ

6). Допълнителни аксесоари: Соленоидни клапани, ограничен превключвател, електрическо положение

7). Смазване: Всички движещи се части са покрити със смазка, което удължава експлоатационния им живот

8). Време на живот: Един милион време

Стандарти

A. Интерфейс между задвижването и клапана: 4 или 8 болтови отвори според DIN/ISO

5211, осът сглобява отвора съгласно DIN 3337

B. Интерфейс между задвижването и управляващия клапан: 7100 D/S-7350 D/S според

NAMUR или VDI/VDE 3845, 7040 D/S-7090 D/S свързване през адаптерната плоча

C. Интерфейс между задвижването и сигналната кутия: Според VDI/VDE 3845

Въведение

I. Корпус на задвижващия механизъм

Материалът за момче е алуминиева сплав. Вътрешната и външната повърхност се обработват с анодизирано окисляване и полиране. Външната повърхност е покрита с никел, така че да се гарантира антикорозионната фикция на задвижващия механизъм и минимално триене срещу буталата.

II. Краен капак

Материалът на крайния капак е отлят под налягане алуминий. Крайният капак е обработен с епоксиден полиестер, за да се гарантира най-добре антикорозионните характеристики.

III. Задвижващия вал

Материалът на задвижващия вал е средно въглеродна стомана с фина обработка и никелиране, така че буталата да имат по-добро качество на антикорозия, анти триене и др.

IV. бутало

Материалът на буталото е алуминиева сплав за леене под налягане. Максималният въртящ момент може да бъде изведен, когато задвижващият механизъм се задейства с определено налягане.

V. Уплътнение на буталото

NBR-70 гумено уплътнение се прилага за осигуряване на нормална и надеждна работа на задвижването при нормална температура. FPM може да се прилага и според изискванията на клиентите.

VI. Регулиране на пътуването

Ходът плюс/минус 5 градуса може да се регулира чрез двата болта.

Приложение

Пневматичните ротационни задвижващи механизми могат да бъдат подходящи за различни запалими, корозивни, дежурни, силно магнитно поле, радиация, вибрации, корозивни среди на закрито или на открито, които се използват широко в областта на електрическата енергия, нефтохимическата, металургията, петрола, газа, града, строителния дренаж , химическа промишленост, нефтопреработка, минно дело, електроцентрали, металургия, архитектура, медицина, храни, газ, научни изследвания и др.

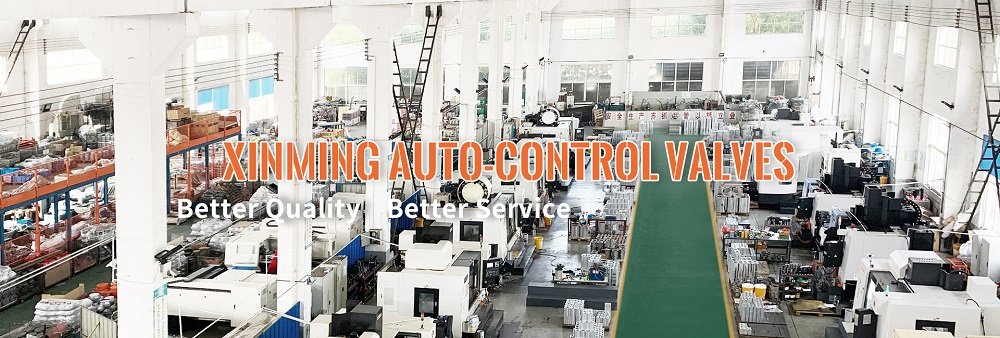

XM FACTORY-1
