Представяне на продукта
В системите за автоматизация на промишлени вентили задвижващият механизъм е компонентът, който определя дали даден клапан може да работи надеждно при дълги цикли. В много реални инсталации, които сме виждали, проблемите с клапана не са причинени от самия клапан, а от неправилен избор на задвижващ механизъм-недостатъчен въртящ момент, нестабилно превключване или лоша реакция при непрекъсната работа.

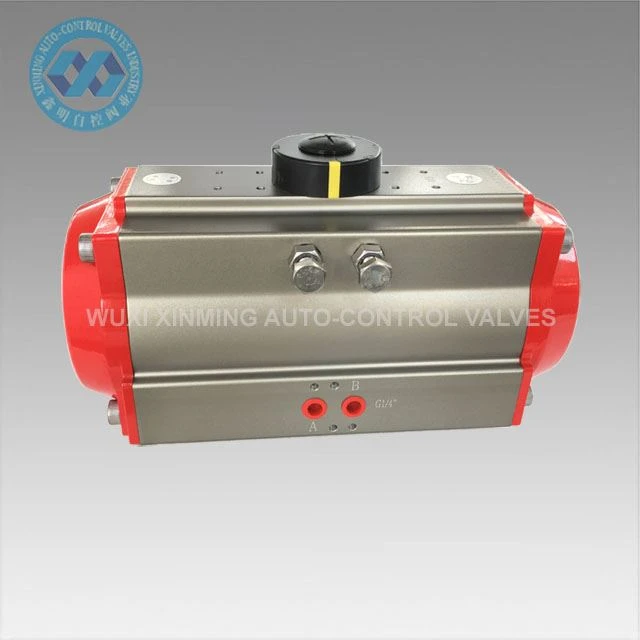

Задвижващият механизъм на пневматичния клапан XM е проектиран за автоматизация на четвърт{0}}оборотни вентили, включително сферични кранове и дроселни клапи. Той преобразува сгъстения въздух във въртеливо движение чрез механизъм на зъбна рейка и зъбно колело, което позволява бърза и стабилна работа на клапана в индустриални процесни системи.
Той се използва широко при пречистване на вода, химическа обработка, HVAC системи и обща промишлена автоматизация, където се изисква надеждно управление на вкл./изкл.
Характеристики
- Конструкция на зъбна рейка и пиньон за стабилно въртеливо движение
- Бърза пневматична реакция за автоматизирано управление на клапана
- Предлага се във видове с двойно действие и пружинно връщане
- Монтаж ISO 5211 за лесен монтаж на вентила
- Компактен корпус от алуминиева сплав за промишлена употреба
- Подходящ за непрекъснати циклични операции
- Съвместим с електромагнитни вентили и кутии за крайни превключватели
Технически спецификации
Тип продукт: Пневматичен задвижващ клапан
Дизайн: Рейка и пиньон
Тип операция: Пружинно връщане
Ъгъл на въртене: 90 градуса стандарт
Работна среда: чист, сух сгъстен въздух
Материал на тялото: алуминиева сплав
Стандарт за монтаж: ISO 5211
Работно налягане: 2.5 – 8 bar
Температурен диапазон: Налични са опции за стандартна/висока температура
Система за управление: Съвместима с пневматична автоматизация
Монтаж на пневматични актуатори
Разумната инсталация е да се гарантира, че оста на пневматичния задвижващ механизъм и стеблото на клапана имат коаксиалност. Преди сглобяването на задвижващия механизъм и клапана, клапанът трябва да се измери и необходимият въртящ момент не трябва да се превишава. След сглобяването пневматичният задвижващ механизъм и клапанът се тестват и номиналното налягане се прилага към клапана. Налягането на въздушния източник на задвижващия механизъм е 0,4mpa или според изискванията на потребителя. Отварянето и затварянето на клапана трябва да е гъвкаво и не трябва да има засядане, пълзене и други явления и Правете множество опити.
Пневматичните задвижващи механизми, оборудвани с електромагнитни клапани, трябва да бъдат оборудвани с ръчни устройства по време на отстраняване на грешки. Включете червения бутон на соленоидния вентил и преминете през електрическото пускане в експлоатация. Когато използвате механизъм за ръчно управление, източникът на газ или течност трябва да бъде прекъснат и след това пневматичният механизъм трябва да бъде отстранен. Пневматичните задвижващи механизми трябва да поддържат източника на въздух сух и чист и задвижващите механизми трябва редовно да се поддържат и поддържат, а въздушният филтър трябва да се източва и източва редовно, за да се избегне навлизането в соленоидния клапан или пневматичния задвижващ механизъм и да повлияе на нормалната работа.
Приложения
- Системи за автоматизация на сферични кранове
- Системи за управление на дроселна клапа
- Пречиствателни станции
- ОВК тръбопроводни системи
- Химически технологични линии
- Индустриални тръбопроводи
- Автоматизирани производствени системи
OEM и персонализиране
- XM предоставя гъвкави OEM решения за различни изисквания на проекта:
- Конфигурация с двойно действие или пружинно връщане
- Регулиране на въртящия момент за различни размери на клапаните
- Специални интерфейси за монтаж, ако е необходимо
- Интегриране на електромагнитен клапан и обратна връзка за позицията
- OEM брандиране и поддръжка на опаковки
