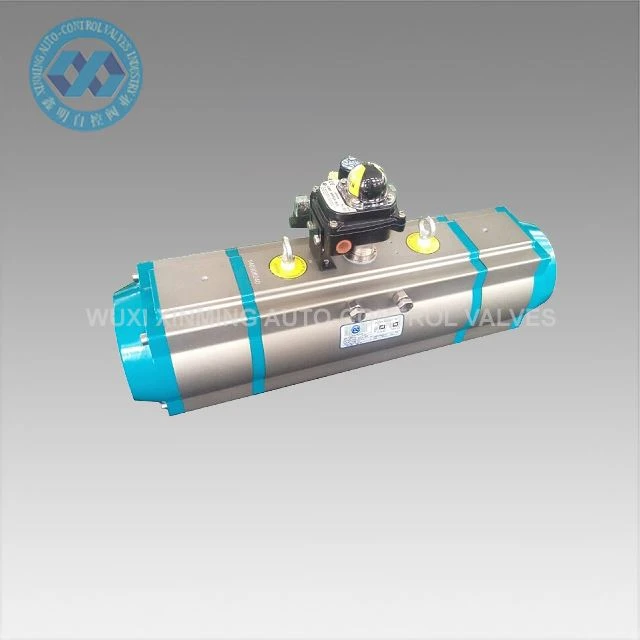

Високоскоростен пневматичен задвижващ механизъм, известен също като цилиндър с ограничено въртене, е въртящ се задвижващ механизъм, използван за въртене, отваряне, затваряне, смесване, люлеене, позициониране, управление и други механични функции, включващи ограничено въртене. Пневматичният задвижващ механизъм с рейка и пиньон се използва за автоматично управление на дроселни клапи, сферични кранове и машини с въртеливо движение. Прецизно{2}}леяни под налягане алуминиеви сплави с двойни-зъбчати зъбни бутала с обработка с твърдо оксидиране подобряват точността на ъгъла на въртене и експлоатационния живот. Тялото на задвижващия механизъм с твърдо оксидиране може ефективно да избегне драскотини.
Технически параметър:
Таблица на изходящия въртящ момент на XM ултра бърз пневматичен актуатор с рейка и пиньон
|
Модел |
Входящо въздушно налягане (бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 | |
| Изходен въртящ момент на въздушното налягане (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Характеристики на продукта:
Висока сила и скорост
Лесна работа
Не е необходим сложен механизъм за предаване
Способни да издържат на претоварване до пълно спиране
Висока надеждност
Взрив{0}}и огнеупорна безопасност
Лесен за сглобяване
Лесно регулиране на силата и скоростта
За нас:

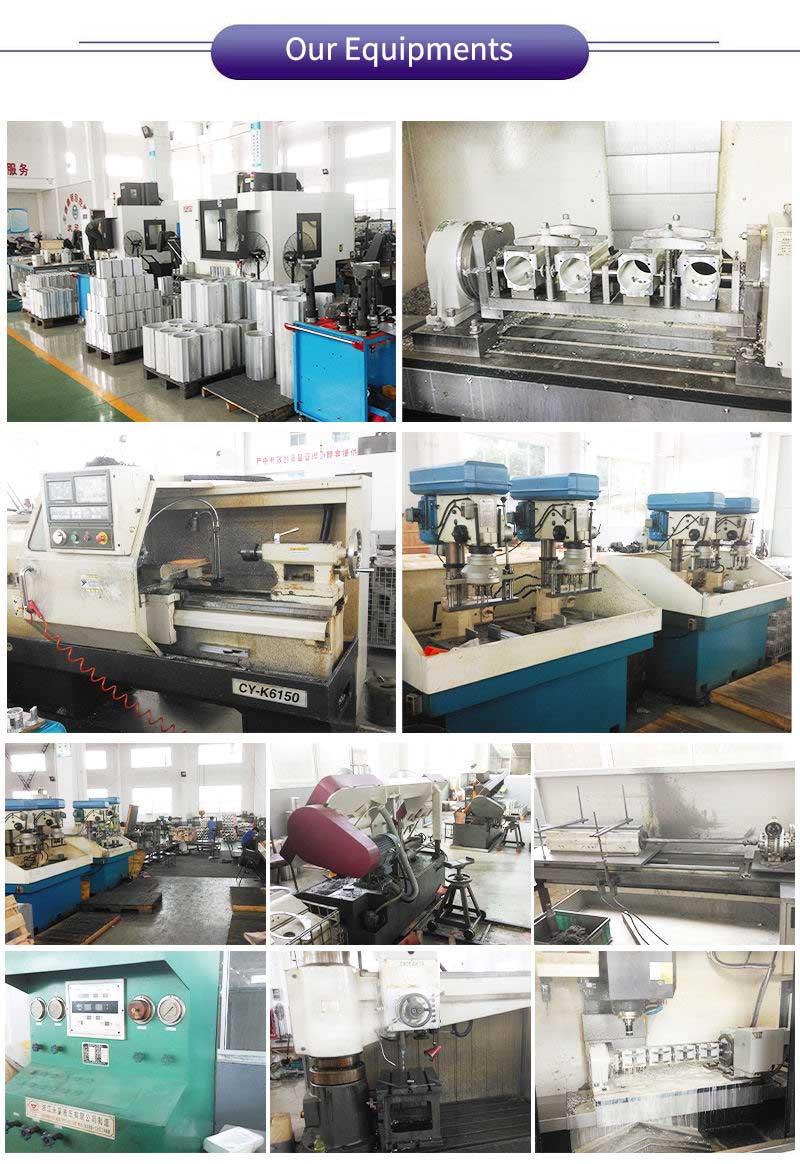

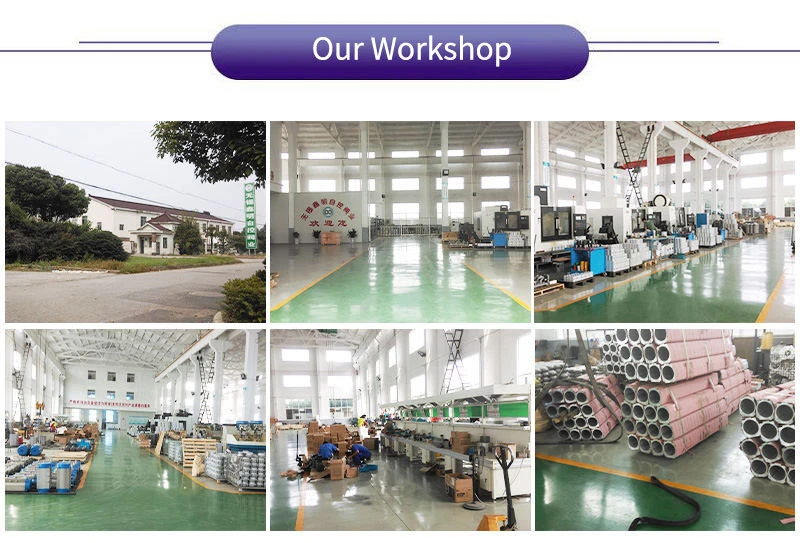

Wuxi Xinming Auto-control Valves Co., Ltd. е специализирана в производството на сертифицирани по ISO9001 пневматични задвижващи механизми от серия XM и автоматични контролни клапани, съвместими със стандартите ISO5211/DIN3337/VDI/VDE-3845/NAMUR. С усъвършенствани възможности за научноизследователска и развойна дейност и производствени съоръжения, нашите продукти обслужват различни индустрии, включително петролна и газова, химическа и електроцентрали, въплъщавайки нашия ангажимент към „Технологиите на първо място, превъзходното качество“ чрез иновативни решения и надеждна работа. Ако имате нужда от високоскоростен пневматичен задвижващ механизъм, моля свържете се с нас.
