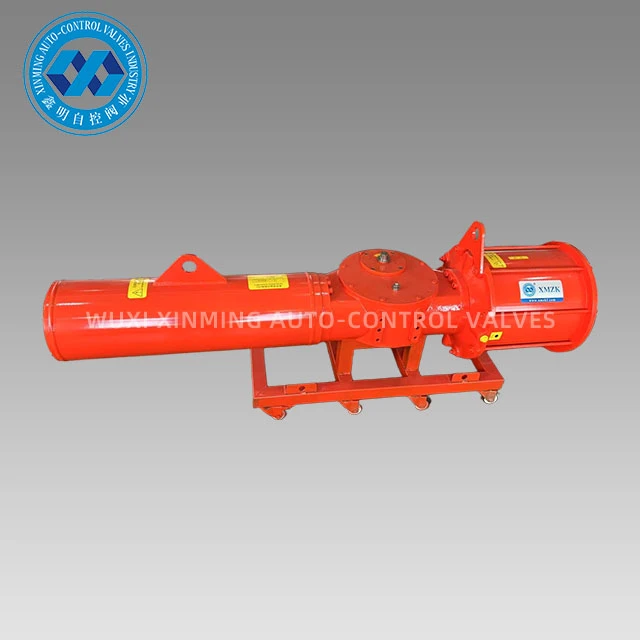

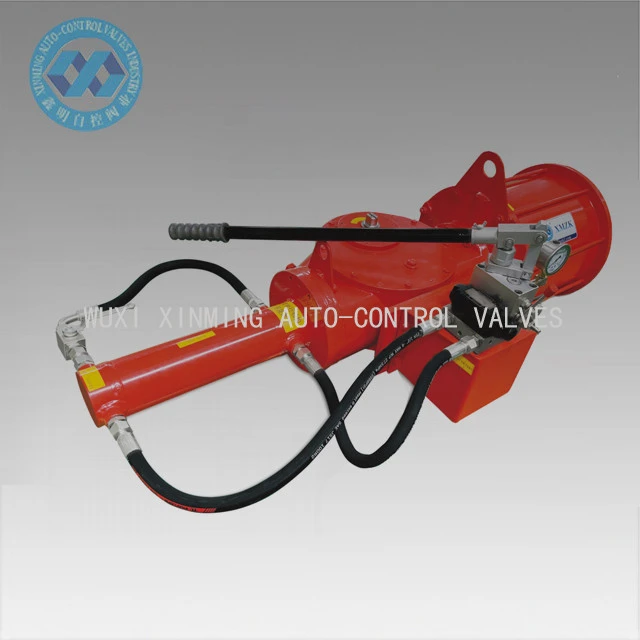

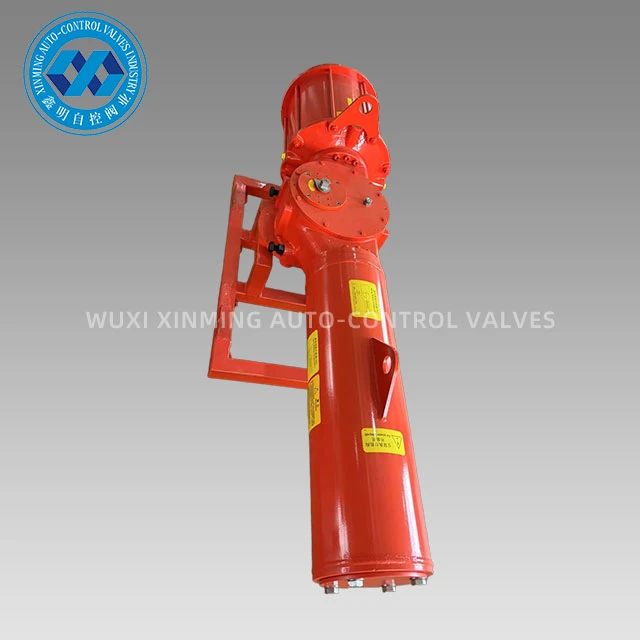

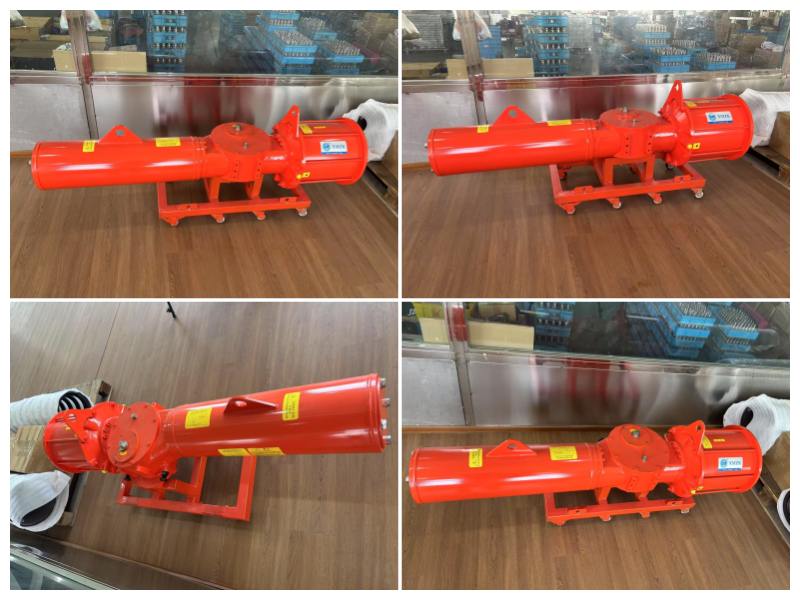

Пневматичен задвижващ механизъм Scotch Yoke с пружинно връщане

Пневматичният задвижващ механизъм Scotch Yoke с пружинно връщане е задвижващо устройство с висока-надеждност, предназначено за управление на индустриални клапани. Той използва уникален трансмисионен механизъм Scotch Yoke за преобразуване на мощността на сгъстен въздух в въртеливо движение на 90 градуса и реализира функция за автоматично нулиране чрез вградена-здрава пружина, гарантираща, че клапанът бързо се връща в безопасно положение (напълно отворен или напълно затворен) в случай на повреда на въздуха или авария. Модулният дизайн на пневматичния задвижващ механизъм Scotch Yoke с пружинно връщане поддържа стандартния интерфейс ISO 5211/NAMUR, може да се адаптира към различни видове сферични кранове и дроселни клапи и може да бъде оборудван с крайни изключватели, електромагнитни клапани и други аксесоари за автоматично управление. В сравнение с традиционните задвижващи механизми с зъбна рейка и зъбно колело, структурата на шотландската скоба има по-висока механична ефективност и по-дълъг експлоатационен живот и е идеален избор за управление на клапани при опасни условия. Конструкцията Scotch Yoke е отлична опция за управление на клапани в опасни ситуации, тъй като има по-дълъг експлоатационен живот и по-висока механична ефективност в сравнение с конвенционалните актуатори с рейка и пиньон.

Характеристики на продукта:

1. Има два типа пневматични задвижващи механизми XM scotch yoke: симетрични и наклонени, съответстващи на две различни характеристики на изходния въртящ момент. Задвижващият механизъм с наклонена вилка има висок начален въртящ момент и нисък работен въртящ момент, подходящ за управление на дроселни клапи. Симетричният задвижващ механизъм Scotch Ike има по-балансирана крива на въртящия момент и е подходящ главно за управление на сферични кранове и пробкови вентили.
2. О-пръстените, капсуловани с двойни материали (каучук и PFA), могат да се прилагат при различни температури и работни условия.
Двойният О-пръстен и конструкцията на лагера гарантират стабилността и надеждността на модулния цилиндър.
3. Изходният въртящ момент на типа XM с пружинно връщане може да достигне повече от 140 000 Nm, а изходният въртящ момент на типа с двойно- действие може да достигне повече от 250 000 Nm.
Работно налягане: 0.3-0.6MPa.
4. Както модулът на централното тяло, така и модулът на цилиндъра са изработени от сферографитен чугун или въглеродна стомана, за да осигурят достатъчна здравина. Цялостната структура е компактна, а дизайнът е красив и координиран. Прътът и буталото осигуряват най-добър въртящ момент.
5. Ниско триене, дълготрайни композитни материали избягват директен контакт метал--с метал, което прави поддръжката и подмяната бързи и лесни.
6. Изходният вал отговаря на най-новите стандарти ISO5211 и NAMUR. Размерът му може да бъде персонализиран, а неръждаемата стомана е по избор.
7. Стандартният индикатор за позиция NAMUR улеснява инсталирането на аксесоари като кутии за крайни превключватели и позиционери.
8. Два независими болта с регулируем ъгъл могат да регулират хода на клапана от -6 градуса до 96 градуса, което спомага за удължаване на експлоатационния живот на леглото на клапана.

Принципът е, че:

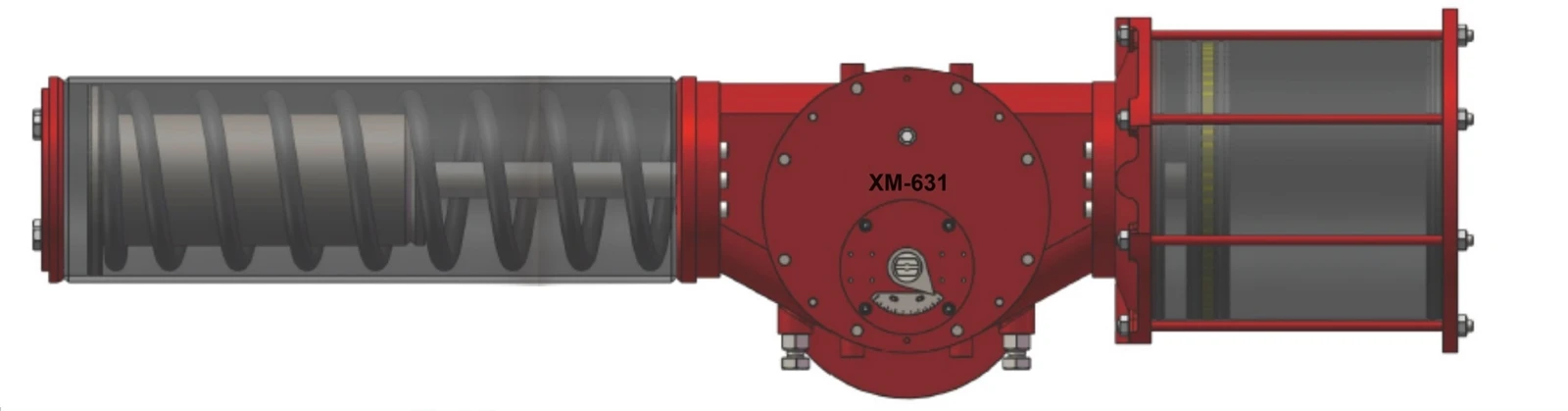

сгъстеният въздух навлиза в камерата, за да избута буталото, за да извърши линейно движение, и чрез трансмисионните структури на щифта и жлеба на ярема, линейното движение на буталото ще се преобразува във въртеливо движение на ярема и ще задвижи изходящия вал да се върти, като по този начин се постига контрол на клапана.
