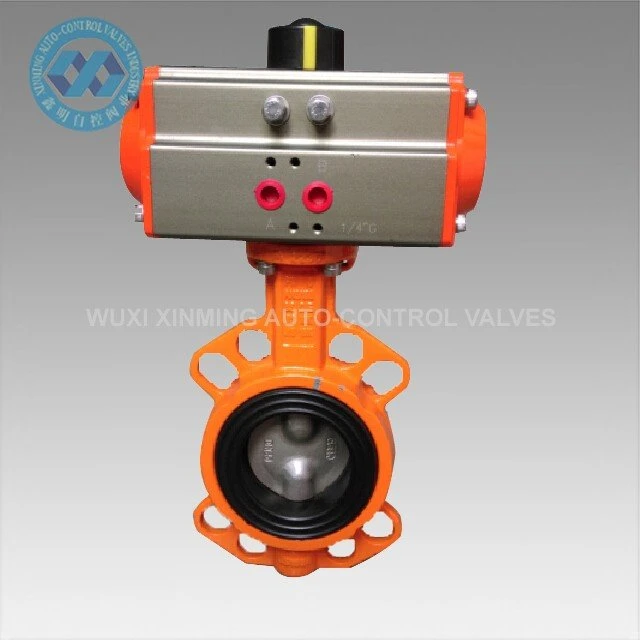

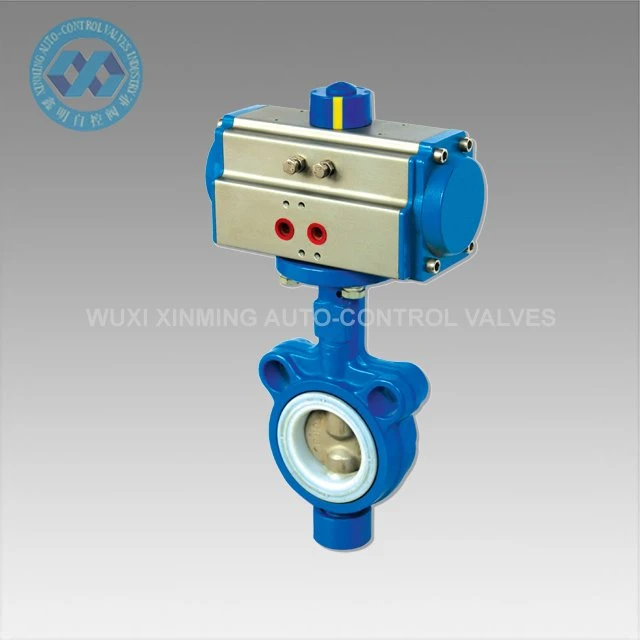

Вафлият дроселен клапан има проста структура, малък размер, леко тегло, ниска цена, удобен контрол и работа, голяма ефективна циркулационна площ, бързо отваряне и затваряне, спестяване на труд и добро уплътняване и има предимствата на метално твърдо уплътнение и еластично уплътнение.
За автоматично стартиране и спиране на потока по-бързо от вентилите,-задвижвани от двигател, които работят със сгъстен въздух. Трябва да контролирате въздуха към задвижващия механизъм, като използвате или включения електрически пилотен клапан, или ръчен клапан за включване/изключване. Вентилите не изискват минимален спад на налягането между входа и изхода за работа.
Задвижващият механизъм е директно монтиран към тялото на клапана, за да се сведе до минимум движението и да се намали износването. Визуален индикатор за потока в горната част на задвижващия механизъм показва дали вентилът е отворен или затворен. Ръчното управление ви позволява да управлявате вентила по време на прекъсване на захранването.
Подробности за продукта
| Име на продукта | Вафлен бътерфлай клапан |
| Име на марката | XM и OEM също се приемат |
| Размер на дроселната клапа | 25мм-1000мм |

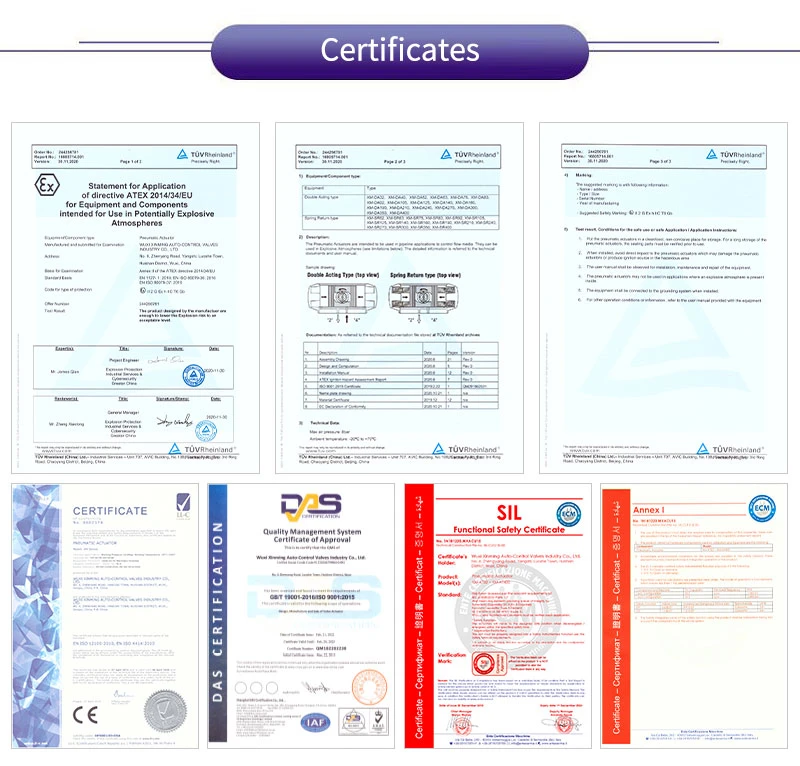

| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапан | Пеперуда |
| За използване с | Вода, нефт, въздух, природен газ, пара, питейна вода |
| Уплътнителен материал | EPDM каучук, NBR, PTFE, метал-към-метал |
| Спецификации | API 609 |

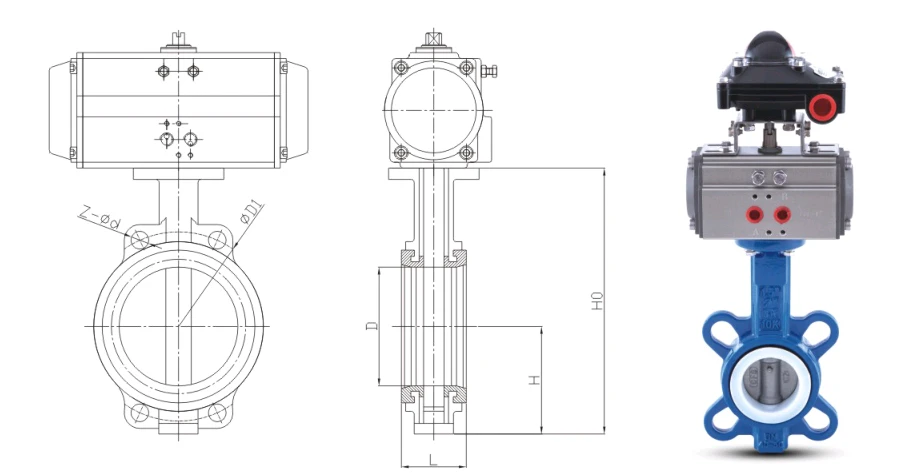

Технически параметър:
| Номинален диаметър | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | инч | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектиране и производство на вентили | По стандарт GB/T12238 | ||||||
| Размер на фланеца на клапана | Съгласно стандарта GB/T9113, GB/T17241.6 | ||||||
| Структурна дължина на вентила | Съгласно стандарта GB/T12221 | ||||||
| Проверка и експеримент на клапана | Съгласно стандарт GB/T13927 | ||||||
Характеристики на продукта:
• Лек и компактен: Теглото на същия калибър е само 1/6 от шибъра, а пространството за монтаж е намалено с 50%
• Двупосочно уплътнение тип -балон: EPDM/NBR/VITON/PTFE еластична седалка на клапана, нулеви течове (ISO 5208 Rate A)
• Нисък въртящ момент: рационализирана плоча на пеперуда + само-смазваща се втулка, лесна за задвижване с ръчни, пневматични и електрически задвижващи механизми
• Онлайн поддръжка: Тялото на вентила не се простира в тръбопровода и плочата на пеперуда може да бъде издърпана чрез разхлабване на четири болта на фланеца за разглобяване и сглобяване
• Многофункционален: Може да се отваря и затваря напълно и може също така да се регулира точно в диапазона от 15 градуса ~75 градуса
Продуктови приложения:
• Общинска вода: сурова вода, чиста вода, канализация, изолация на помпена станция
• ОВК: централна климатизация, централно отопление, циркулация на охлаждаща вода
• Храна и лекарства: система за почистване CIP/SIP, санитарен клас FDA 3A по избор
• Химия и нефтохимия: слаба киселина и основа, разтворител, прах, пневматичен тръбопровод
• Енергия: охладителна кула, конденз, противопожарна спринклерна система
Възможност за доставка
Възможност за доставка: 1000 единици на месец, пневматична дроселна клапа
Опаковане и доставка
Подробности за опаковката:
1) Ако е голямо количество, кутия от шперплат
2) Ако е малко количество, картонена кутия или палет от шперплат
Пристанище на отпътуване: Шанхай, Китай
Време за изпълнение:
|
Количество (единици) |
1-50 |
51-1000 |
＞1001 |
|
Прогн. Време (дни) |
Стоки в наличност |
30 |
По договаряне |
Нашата услуга
1) 7x24 часа гореща линия
2) Строг контрол на качеството
3) Добро качество на изгодна цена
4)Отлично след-обслужване
5) Онлайн техническа поддръжка
6) Бързо време за доставка
Съвети за избор и поръчка:
Когато средата съдържа частици, по-големи или равни на 2 mm, моля, изберете твърдо уплътнение или двойна ексцентрична структура.
Когато се изисква пожарна безопасност, може да се избере графитен пълнител + шина SS316L.
Осигурява електрически 24 V/220 V, пневматично двойно действие/възстановяване на пружината, краен изключвател, пълен комплект позиционер.
Ако имате нужда от CAD чертежи, 3D модели или решения за персонализиране на проекти, моля, свържете се с: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
