Общ преглед на продукта

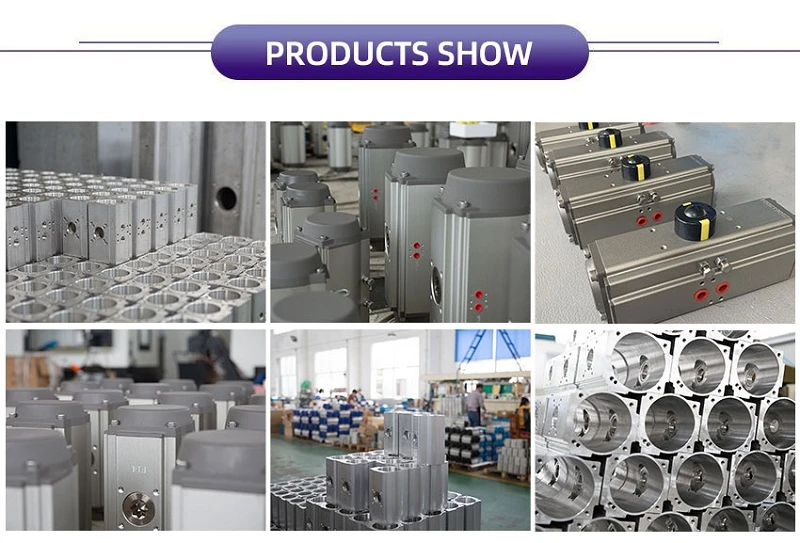

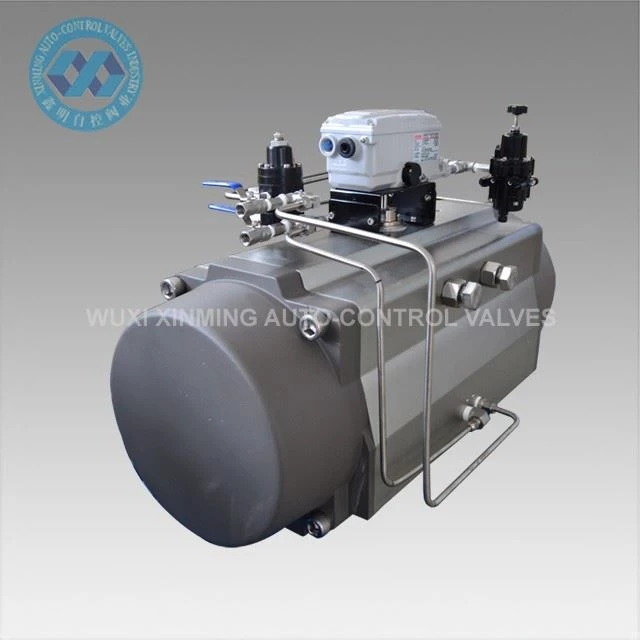

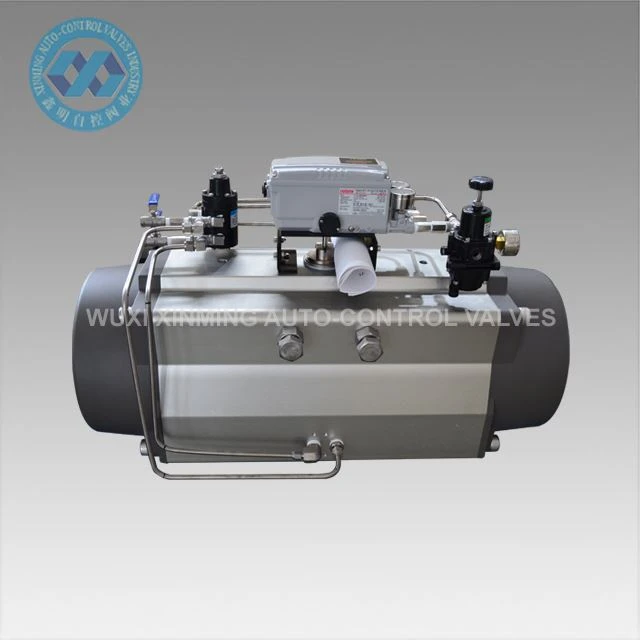

Двойнодействащият пневматичен задвижващ механизъм с рейка и зъбно колело е предназначен за автоматизиране на четвърт{0}}оборотни сферични кранове и дроселни клапи в промишлени тръбопроводни системи. Осигурява надеждно пневматично управление за работа на клапана 0 градуса –90 градуса и е съвместим със стандартни интерфейси за монтаж като ISO 5211 и NAMUR VDI/VDE 3845.
Той се използва широко в системи за индустриална автоматизация, където се изисква стабилно и стандартизирано задействане на вентила.
Технически параметър
| Име на продукта | Пневматичен ротационен задвижващ механизъм |
| Име на марката | XM и OEM също се приемат |
| Размер на задвижващия механизъм | 32мм-400мм |
| Ротационен ъгъл | 0 градуса ~90 градуса |
| Работен температурен диапазон |
-20 градуса ~ +80 градуса (стандарт) -40 градуса ~+80 градуса (ниска температура) -15 градуса ~150 градуса (висока температура) |
| Налягане на подаването на въздух | 0.2~0.8MPa, 10Mpa макс |
| Горна връзка | VDI/VDE3845 NAMUR |
| Долна връзка | ISO 5211 и DIN 3337 |
| Материал | Алуминиева сплав |
| Структура | рейка и пиньон, бутала с двойна рейка |
| Обработка на повърхността на тялото на задвижващия механизъм | твърдо анодизиран |
| Цвят на крайната капачка | черно сиво, черно, тъмно синьо, небесно синьо, червено, оранжево, зелено и др. |
| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
XM ТАБЛИЦА С ИЗХОДНИЯ ВЪРТЯЩ МОМЕНТ ПНЕВМАТИЧЕН РОТАЦИОНЕН ЗАДВИЖКА С ДВОЙНО ДЕЙСТВИЕ
|
Модел |
Входящо въздушно налягане (единица: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Изходен въртящ момент на въздушното налягане (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Характеристики
- Дизайнът на зъбна рейка и зъбно колело с двойно действие осигурява стабилно управление на отваряне и затваряне,-задвижвано от въздух.
- 0 градуса –90 градуса четвърт-завъртане за сферични кранове и дроселни клапи.
- Буталната структура с двойна рейка подобрява баланса на въртящия момент и намалява механичното напрежение.
- Корпусът от твърд анодизиран алуминий осигурява устойчивост на корозия в индустриална среда.
- NAMUR VDI/VDE 3845 и ISO 5211 монтаж за директен монтаж без адаптери.
- Възможност за широк температурен диапазон за стандартни и тежки условия на работа.
- Налично персонализиране на OEM за изисквания за въртящ момент, размер и цвят.
- CE, ATEX, SIL3, ISO9001 сертифицирани за използване в промишлена автоматизация.
Приложение
- Автоматизация на сферични кранове в нефтопроводи и газопроводи
- Управление на дроселна клапа в пречиствателни станции
- Системи за регулиране на потока на химическата обработка
- Системи за управление на пара и течност в електроцентрали
- Линии за производство на храни, напитки и фармацевтични продукти
- Обща автоматизация на промишлени процеси
Възможност за доставка
Възможност за доставка: 10000 единици на месец Пневматичен ротационен задвижващ механизъм
Опаковане и доставка
Подробности за опаковката:
1). отделна картонена кутия с опаковка от пяна вътре
2). калъф от шперплат за океански превоз
3). Шперплат палет за въздушен превоз
Пристанище на отпътуване: Шанхай, Нингбо и др. Китай
Време за изпълнение:
|
Количество (единици) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Прогн. Време (дни) |
Стоки в наличност |
7 |
20 |
По договаряне |
