В системите за индустриална автоматизация много компании често се сблъскват с проблеми в управлението на клапаните, като бавна скорост на реакция, недостатъчен въртящ момент, ниско ниво на автоматизация и честа поддръжка. Особено в тръбопроводни системи, изискващи често отваряне и затваряне на клапаните, нестабилната работа на задвижващия механизъм не само влияе върху ефективността на производството, но може също така да представлява опасност за безопасността.
Пневматичният задвижващ механизъм под ъгъл е проектиран да решава тези проблеми, осигурявайки стабилно, бързо и надеждно автоматизирано управление за различни 90-градусови въртящи се вентили.
Пневматичният задвижващ механизъм под ъгъл е задвижващ механизъм, задвижван от сгъстен въздух. Чрез вътрешен предавателен механизъм той преобразува пневматичната енергия в ъглово въртеливо движение, като по този начин постига отваряне и затваряне на клапана.
Този задвижващ механизъм се използва главно за управление на вентили с ъглов ход, като сферични кранове, дроселни клапи и пробкови вентили. Отличава се с компактна структура, стабилна работа и бърза реакция, което го прави важно устройство за управление в индустриални автоматизирани тръбопроводни системи.

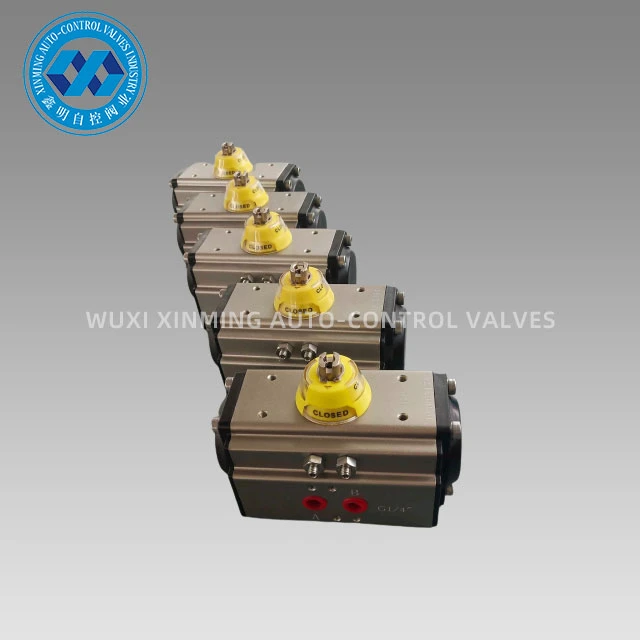

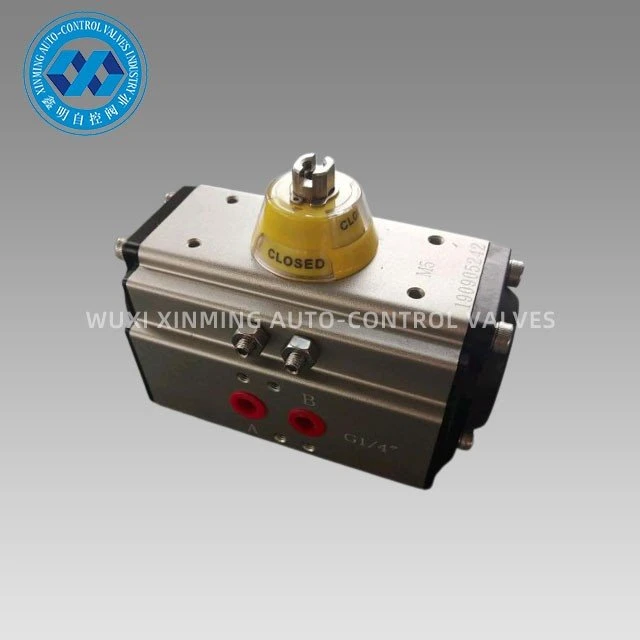

Пневматичният задвижващ механизъм с ъглов ход от серията XM се използва за автоматично управление на дроселни клапи, сферични кранове и машини с въртеливо движение. Прецизно{1}}леяни под налягане алуминиеви сплави с двойни-зъбчати зъбни бутала с обработка с твърдо оксидиране подобряват точността на ъгъла на въртене и експлоатационния живот. Тялото на задвижващия механизъм с твърдо-оксидиране може ефективно да избегне надраскването.
Спецификации на продукта
|
Име на продукта |
Ъглов пневматичен задвижващ механизъм |
|
Материал |
Неръждаема стомана/алуминиева сплав |
|
Сертификат |
ISO9001: 2015, CE, ATEX, SIL3 |
|
функция |
ВКЛ./ИЗКЛ |
|
Приложение |
Автоматичен сферичен кран, Автоматичен дроселен клапан |
|
Температурен диапазон |
-40~150 градуса C |
|
Време за доставка |
в рамките на 7 дни нормално. |
|
Пристанище за доставка |
Шанхай, Нингбо и др. |
|
Подробности за пакета |
всеки кашон вътре, кутия от шперплат (океанска пратка) или палет (въздушна пратка) отвън |
|
Ротационен ъгъл |
0~90 градуса/ 0~120 градуса/ 0~180 градуса |
|
Структура |
въртящ се задвижващ механизъм с рейка и пиньон |
|
Повърхностна обработка |
твърда анодизация |
|
Работна температура |
Нормална температура: -20 градуса ~ 80 градуса (-4 градуса F ~ 176 градуса F) |
|
Връзка |
NAMUR, ISO5211 и DIN3337 |
|
Цвят на капачката |
персонализирана поддръжка |
|
Тип |
двойно действие и единично действие |
|
Индикатор |
Персонализирана поддръжка |
|
Инсталирайте аксесоари |
Кутия за крайни превключватели / електромагнитен клапан / позиционер на клапани и др. |
|
аксесоари за клапани |
Ръчна превключваща скоростна кутия |
|
бутало |
Твърдо анодиране |
|
Среден |
Вода, масло, въздух или корозивна среда |
|
Модел |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Възможност за доставка
Разполагаме с достатъчна наличност от стандартни модели и можем да ги доставим бързо.
Поддържа персонализиране на OEM/ODM, с най-бързото завършване на персонализирано производство на малки-партиди в рамките на 7 дни.
Опаковане и доставка
Подробности за опаковката:
1). отделна картонена кутия с опаковка от пяна вътре
2) кутия от шперплат за океанска пратка
3) Палет от шперплат за въздушен превоз
Пристанище на отпътуване: Шанхай, Китай
Време за изпълнение:
|
Количество (единици) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Прогн. Време (дни) |
Стоки в наличност |
7 |
20 |
По договаряне |
Предимство
Всички процеси са-еднократно-формиране от CNC, за да се гарантира точността на процеса и продължителността на работа.

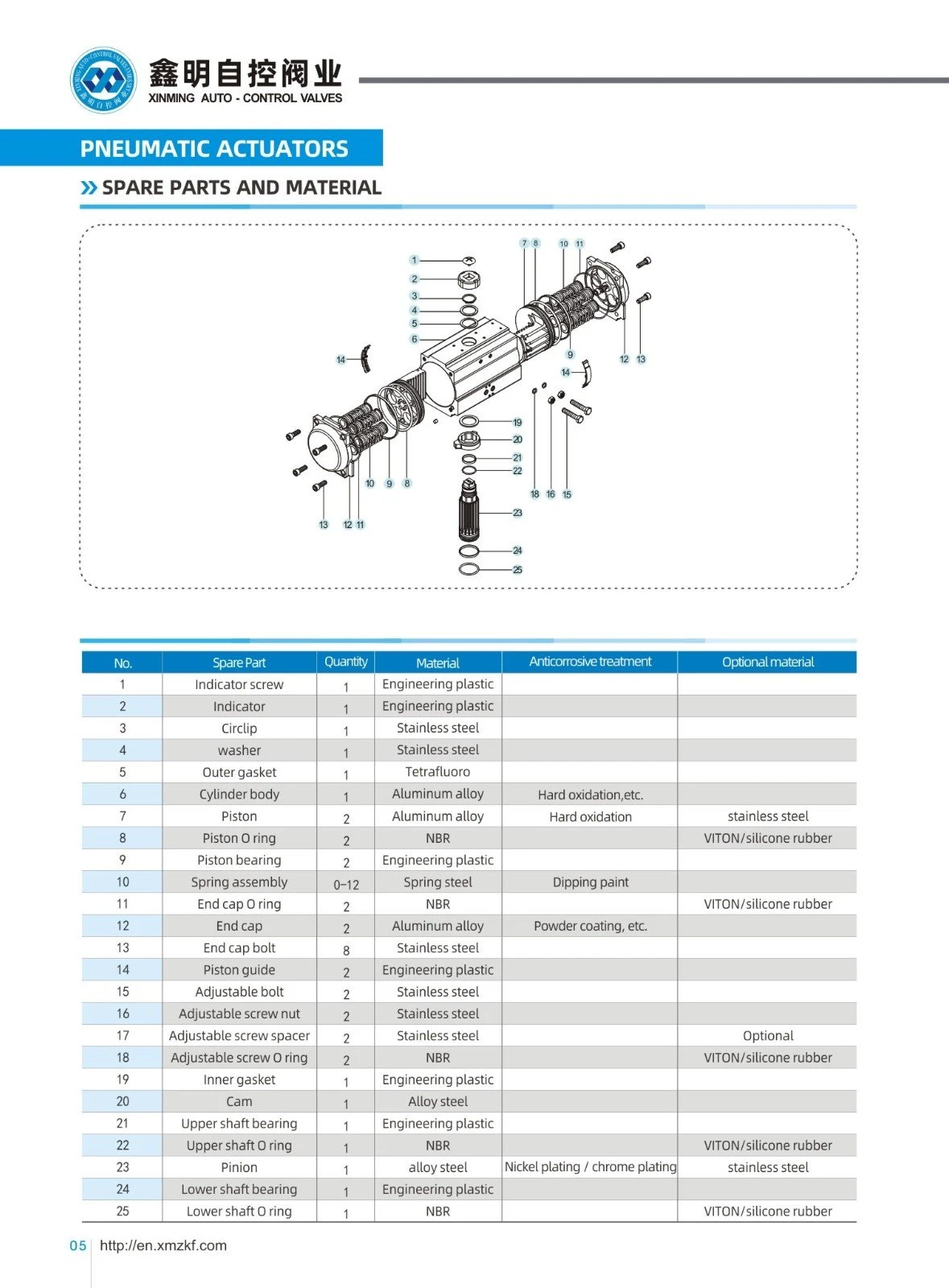

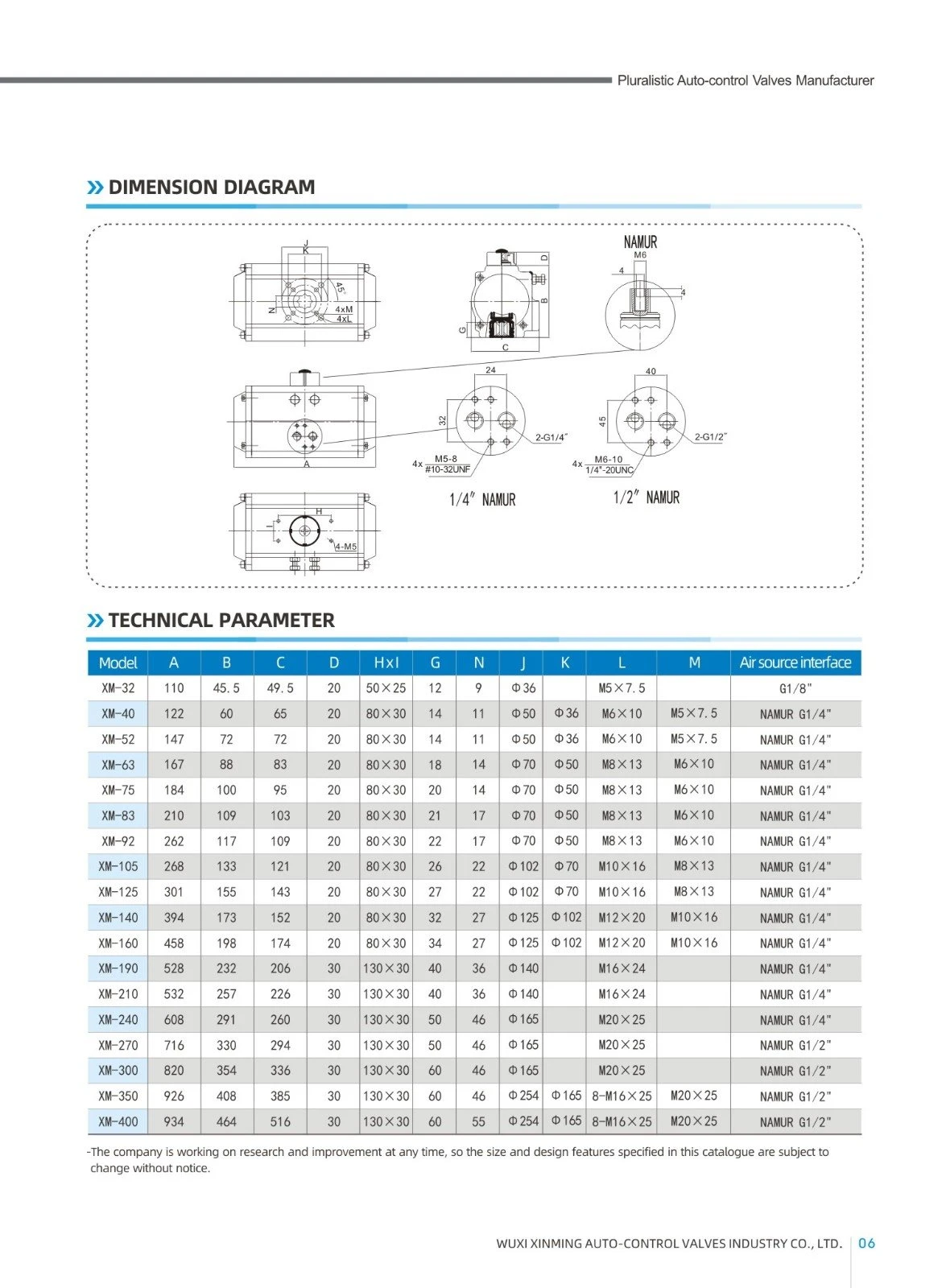

Размери на пневматичния актуатор с ъглов ход
ТАБЛИЦА С ИЗХОДНИЯ ВЪРТЯЩ МОМЕНТ НА ЗАДВИЖКАТА С ДВОЙНО ДЕЙСТВИЕ XM
|
Модел |
Входящо въздушно налягане (единица: бар) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Изходен въртящ момент на въздушното налягане (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
