представяне на продукт

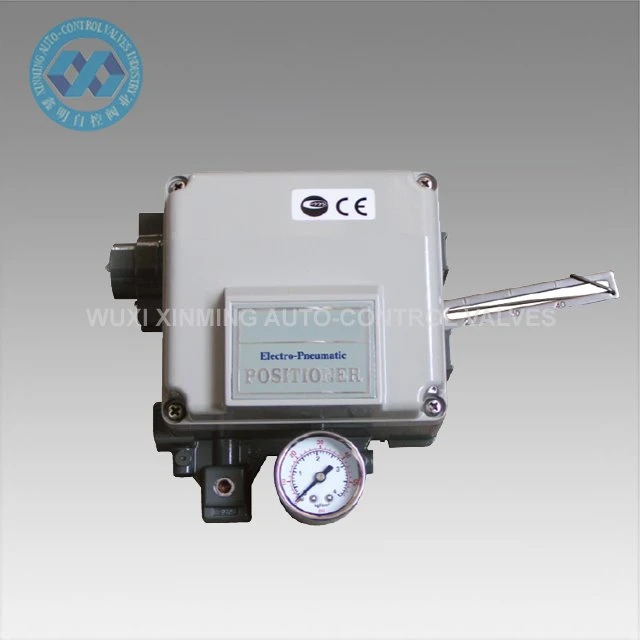

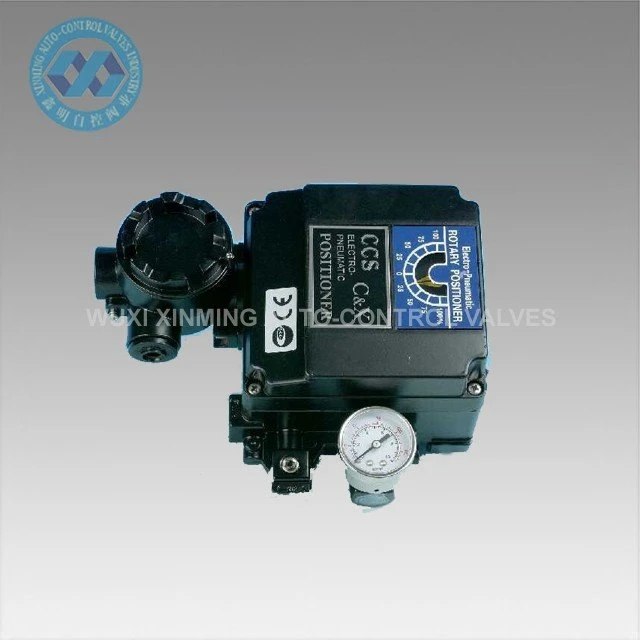

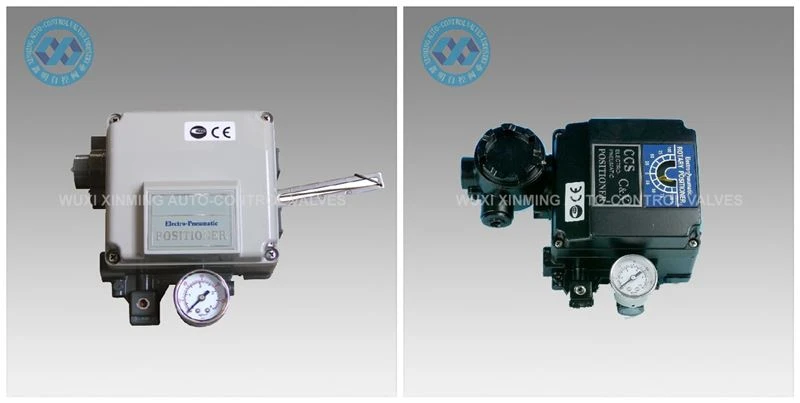

Позиционерът на клапана YT1000 се използва с пневматичния контролен клапан за образуване на затворен контур за управление. Сигналът за постоянен ток, даден от системата за управление, се преобразува в сигнал за газ, който задвижва регулиращия вентил, за да контролира действието на регулиращия вентил. В същото време се прави обратна връзка според степента на отваряне на регулиращия вентил, така че позицията на вентила да може да бъде правилно позиционирана според управляващия сигнал, изведен от системата. Електрическият позиционер може да се използва за еднодействащи (възвратна пружина) и двойнодействащи пневматични задвижвания.
Монтаж на електрически пневматични клапанни позиционери: Тази серия е от регулиращ тип и е предназначена за двойнодействащи или еднодействащи задвижки с входни и изходни 4-20 mA сигнали за обратна връзка. Пневматичният задвижващ механизъм е снабден с електрическо-пневматичен позиционер на клапана и скоба, свързваща лоста за обратна връзка чрез NAMUR шлица на пиньона, който е закрепен с 4 болта. Тръбопроводът на източника на въздух може да бъде свързан, за да се осъществи управлението на настройката.
Технически параметри
Електрически пневматичен позиционер на клапани от серия 1000 се използва с пневматичния контролен клапан за образуване на затворен контур за управление. Сигналът за постоянен ток, даден от системата за управление, се преобразува в газов сигнал, който задвижва регулиращия клапан, за да контролира действието на регулиращия клапан. В същото време , обратната връзка се прави в съответствие със степента на отваряне на регулиращия вентил, така че позицията на клапана да може да бъде правилно позиционирана според управляващия сигнал, изведен от системата. Електрическият позиционер може да се използва за еднодействащи (тип пружинно връщане) и двойнодействащи пневматични задвижващи механизми. Монтаж на електрическо-пневматични клапанни позиционери: Тази серия е тип регулиране и е предназначена за двойно- или еднодействащи задвижващи механизми с вход и изход 4-20 mA обратни сигнали. Пневматичният задвижващ механизъм е оборудван с електрическо-пневматичен клапанен позиционер и скоба , свързващ лоста за обратна връзка чрез слота NAMUR на зъбното колело, който е закрепен с 4 болта. Тръбопроводът на източника на въздух може да бъде свързан, за да се реализира управлението на настройката.

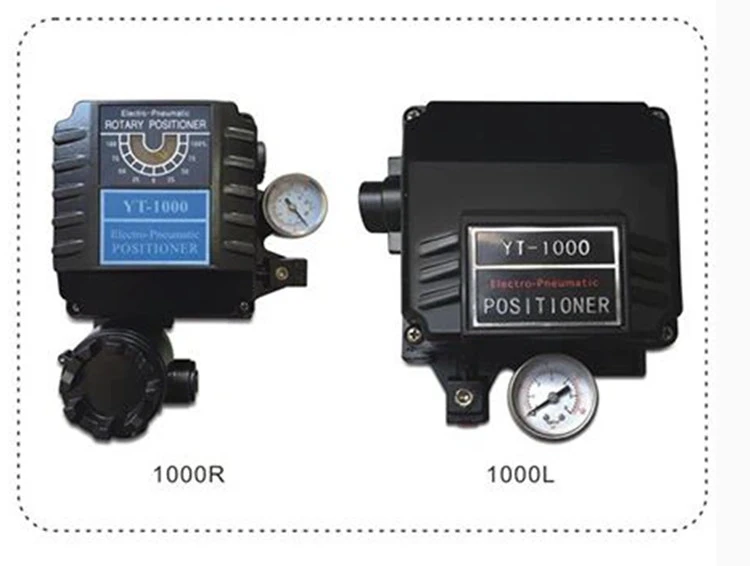

Вещ | Модел | 1000L (линеен тип) | 1000R (ротационен тип) |
Единично действие Двойно действие | |||
Входен сигнал, съпротивление | 4~20Ma.dc 250Ω±15Ω | ||
Налягане на подаването на газ | 1,4~7kgf/cm²（20~100psi） | ||
Удар | 10~105 мм | 0-90степен | |
Електрически интерфейс | PT(NPT)1/2 | ||
Взривозащитен клас | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Ниво на защита | IP66 | ||
Температура на околната среда | -20степен~70степенПовторяемост ±0.5% | ||
Линеен | ±1%F.S ±2% F.S ±2% F.S | ||
Хистерезис | ±1%F.S Чувствителност±0.2%F.S ±0.5% F.S | ||
Консумация на въздушна енергия | 3LPM(sup=1.4kgf/cm²,20psi) | ||
Поток | 80 LPM(sup=1.4kgf/cm²,20psi) | ||
Материал | Лят алуминий | ||
Тегло | 2,7 кг ~ 2,8 кг | ||
Модел | 1000L/R |
Видове | L: Линеен тип, R: Ротационен тип |
Форма на действие | S: Единично действие, D: Двойно действие |
Взривобезопасна форма | M: взривозащитен Exd II BT4 Exd II BT6, I: Искробезопасен Exia II CT6,n: Нормално |
Лост за обратна връзка | R1,M6*40L;R2,M8*40L;R,НАМУР;1,10~40 мм; 2,40~70 мм |
Отвор | 90,90~180,180 |
Тип интерфейс | PT,NPT |
опция | 0,+PTM, +L/S |
Представяне на компанията
От 2007 г. WUXI XINMING AUTO-CONTROL VAVES INDUSTRY CO., LTD е създадена.
Ние произвеждаме главно пневматичен задвижващ механизъм, пневматичен сферичен кран, пневматичен дроселен клапан, пневматичен/електрически контролен клапан и др.
Нашата компания разполага с модерно оборудване за обработка и сложно оборудване за тестване. Нашето оборудване за обработка включва стругове, фреза, бормашина, ренде, пробивна машина, CNC стругове, CNC обработващи центрове и друго оборудване. Има общо 30 комплекта, от които има 5 комплекта внесен вертикален машинен център и няколко комплекта усъвършенствани CNC стругове.
ЧЗВ
Q 1: Условия за плащане капацитет?
A 1: T/T, L/C, Western Union.
Въпрос 2: Търговски условия?
A 2: В съответствие с Incoterms 2010, обикновено с EXW, FOB Шанхай, CFR, CIF и DDU.
Въпрос 3: Валидност на офертата?
A 3: В рамките на 30 дни.
Въпрос 4: Начини на доставка?
A 4: По море, по въздух, с експрес или по железопътен транспорт.
Въпрос 5: Гаранция?
A 5: Една година гаранция за качество безплатно и доживотно платено обслужване.
Въпрос 6: Инсталиране и обучение?
A 6: нормални видео указания за инсталиране. При необходимост се предоставя платена инженерна услуга в чужбина.
