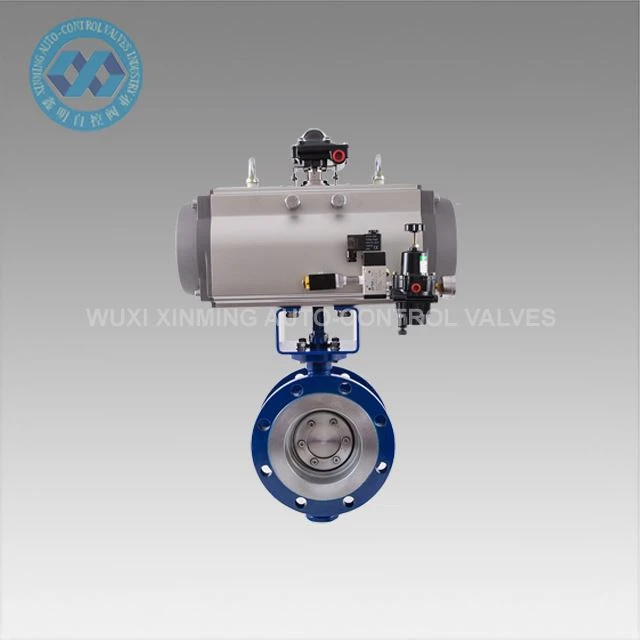

Бътерфлай клапа с метал към метал

Бътерфлай клапата от метал към метал е подходяща за тръбопроводи с висока-температура, високо{1}}налягане и -топлосъхраняващи тръбопроводи. Има функция за отваряне, затваряне или регулиране на потока. Има компактна структура, малък размер, леко тегло, гъвкава работа и удобна употреба.

Send Inquiry

Description

Нашата дроселна клапа от метал към метал е компактно, леко и-рентабилно решение за контрол на потока, което предлага гъвкава производителност в различни приложения. Проектиран с конфигурация в стил вафли-за лесен монтаж на фланци, той е особено подходящ за-ограничени тръбопроводни системи във вода, въздух, газ и леки химикали. Клапанът превъзхожда взискателни условия, включително висока-температура, високо-налягане и -запазващи топлина тръбопроводи, осигурявайки надеждни функции за отваряне/затваряне и възможности за прецизно регулиране на потока. Неговият оптимизиран дизайн съчетава компактна структура, малък отпечатък и лека конструкция с гъвкава работа за удобна употреба в различни индустриални среди.

Технически параметър:

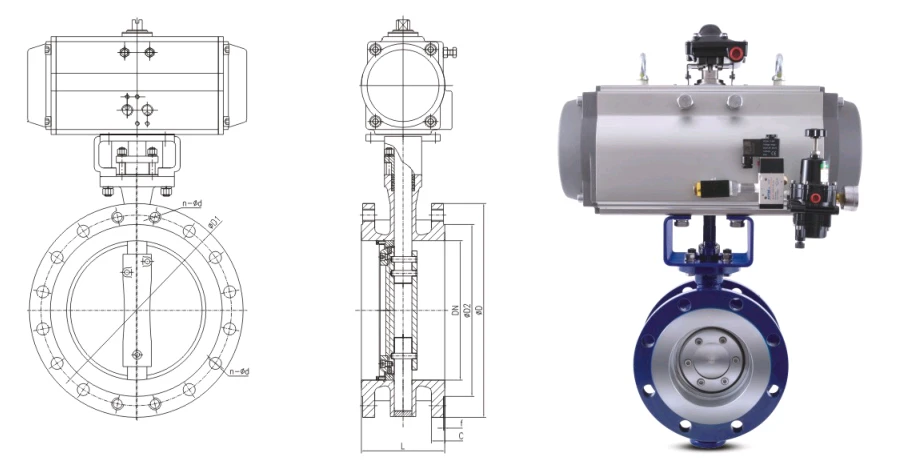

product-908-465

Номинален диаметър DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Изпълнителен стандарт		Обхват на приложение
Проектиране и производство	JB/T8527,GB/T12224,API609,ASME B16.34 и др. Стандарт	Номинален диаметър	DN50-DN3600 2"-144"	Различните клапани имат различни размери. Моля обадете се за подробности
Присъединителен фланец	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 и др. Стандарт	Номинално налягане	PN2.5-PN260 Class150-Class1500
Дължина на конструкцията	GB/T12221API609 IS05752 и др. Стандарт	Температурен диапазон	-196C-600C
Проверка и експеримент	JB/T9092 GB/T26480 API598 IS05208 и др. Стандарт	Метод на свързване	Тип фланец, тип челно заваряване, тип пластина, тип уши и др.
		Материал на тялото	Въглеродна стомана, хром молибденова стомана, аустенитна неръждаема стомана, дуплексна неръждаема стомана, титанова сплав, Hastelloy, Monel и др.

Характеристики на продукта:
Първокласно метално уплътнение: Закалена седалка и диск от неръждаема стомана осигуряват надеждно изключване дори след продължителна употреба
Конструкция за висока-температура/високо{1}}налягане: Подходяща за услуги до 650 градуса и ANSI Class 600 оценки на налягането
Компактен и лек: 30% по-лек от шибърите със сравними показатели
Дву{0}}посочен поток: Отлично уплътняване и в двете посоки на потока

Предимства на дизайна:
Дизайнът с тройно-отместване предотвратява износването и гарантира нулево изтичане
Пожаробезопасната конструкция отговаря на стандартите API 607/6FA
Ниският работен въртящ момент намалява изискванията към задвижващия механизъм
Работа-без поддръжка с дълъг експлоатационен живот

Типични приложения:
Рафинерия и нефтохимични процеси
Парни системи на електроцентрали
Пренос-на газ при висока температура
Химическа обработка с абразивни среди

За нас:

Пневматичните задвижващи механизми от серията XM, произведени от нашата компания, са проучени, разработени и проектирани въз основа на цялостното прилагане на въвеждането на нови технологии, нови материали, нови процеси и иновативни концепции в страната и чужбина и напълно отговарят на новите международни стандарти: ISO5211, DIN3337 и VDINDE-3845, стандарт NAMUR. Продуктите са преминали проверката на националната агенция за технически надзор и са преминали демонстрация на международната система за качество ISO9001:2000. Продуктите се използват широко в автоматичното управление на химическата промишленост, нефтопреработката, минното дело, електроцентралите, металургията, строителството, медицината, храните, газа, научните изследвания и др.

Компанията се придържа към корпоративния принцип за „преследване на по-добро, технологии на първо място, искреност и надеждност“. Ние се ангажираме с перфектно управление, високо качество, удвоена ефективност, да предоставим на клиентите задоволителни услуги и да установим относително стабилни и добри отношения на сътрудничество в свързани индустрии. Всички мои колеги в компанията искрено се надяват да си сътрудничат с вас, за да създадем заедно блясък.

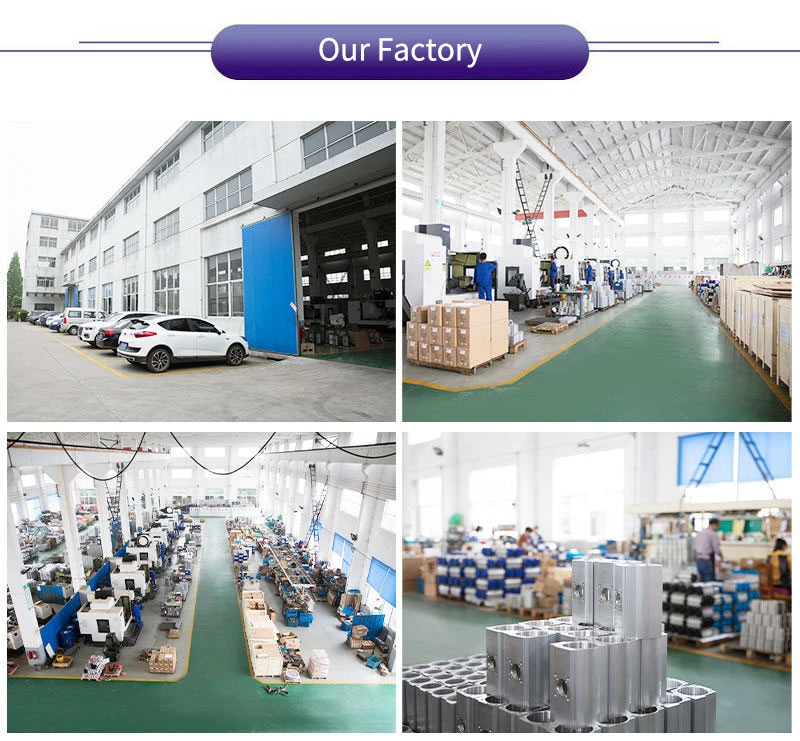

Our Factory
