Дърфлай клапата от сферографитен чугун е прост регулиращ клапан и може да се използва и за включване-изключване на тръбопроводни среди с ниско-налягане. За автоматично стартиране и спиране на потока по-бързо от вентилите,-задвижвани от двигател, които работят със сгъстен въздух. Трябва да контролирате въздуха към задвижващия механизъм, като използвате или включения електрически пилотен клапан, или ръчен клапан за включване/изключване. Вентилите не изискват минимален спад на налягането между входа и изхода за работа.
Подробности за продукта:
| Име на продукта | Клапан тип пеперуда от сферографитен чугун |
| Име на марката | XM и OEM също се приемат |
| Размер на дроселната клапа | 25мм-1000мм |
| Сертификация | CE, ATEX, SIL3, ISO9001:2016 |
| Тип клапан | Пеперуда |
| За използване с | Вода, нефт, въздух, природен газ, пара, питейна вода |
| Уплътнителен материал | метал-към-метал |
| Спецификации | API 609 |

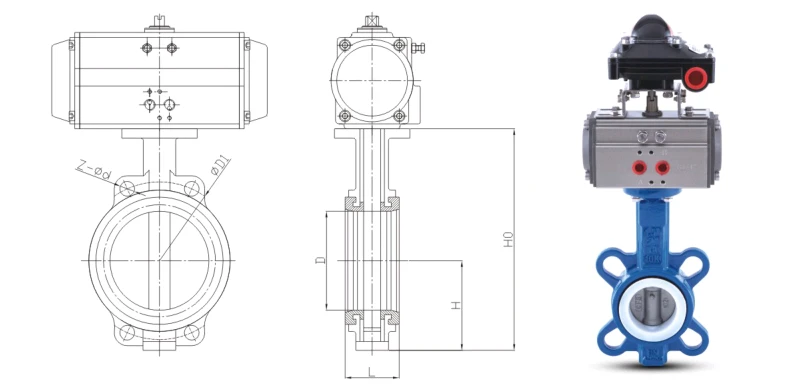

Технически параметър:
| Номинален диаметър | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| мм | инч | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Проектиране и производство на вентили | По стандарт GB/T12238 | ||||||
| Размер на фланеца на вентила | Съгласно стандарта GB/T9113, GB/T17241.6 | ||||||
| Структурна дължина на вентила | Съгласно стандарта GB/T12221 | ||||||
| Проверка и експеримент на клапана | По стандарт GB/T13927 | ||||||
Характеристики на продукта:
• Нулево изтичане при високо-налягане: Четири вида вулканизирани легла на клапани: EPDM/Viton®/NBR/PTFE, двупосочно уплътнение на нивото на-мехурчета, до 16 бара.
• Лек: Теглото на същия калибър е само 30–40% от това на сферичен кран, което намалява разходите за поддръжка на тръбопровода.
• Дълъг живот: Стеблото на клапана е направено от 416/316 SS дуплексна неръждаема стомана, а лагерът използва само-смазваща се не-метална втулка за предотвратяване на задръстване.
• Удобен за -изолация: Дизайнът с удължена гърловина може да бъде покрит с 2" изолационен слой, подходящ за HVAC и външни тръбопроводи.
• Множество задвижвания: дръжки, скоростни кутии, електрически, пневматични и хидравлични задвижващи механизми, всички свързани съгласно стандартните фланци ISO 5211.
• Пълни сертификати: WRAS, ACS разрешителни за питейна вода, от API-609, BS EN 593 и ISO 5752.
Нашата услуга:
1) 7x24 часа гореща линия
2) Строг контрол на качеството
3) Добро качество на изгодна цена
4) Отлично след-обслужване
5) Онлайн техническа поддръжка
6) Бързо време за доставка
Приложения на продукта:
• Мрежи за топла и студена вода, морска вода, канализация и паропроводи
• ОВК климатични системи, парно отопление
• Петролна, химическа, хранителна, фармацевтична и корабостроене
• Хранителни{0}}течности: напитки, алкохол, пречистена вода
• Газ и вакуум: газ, въздух под налягане, вакуумни системи
За нас:
Wuxi Xinming Auto-control Valves Co., Ltd. е специализирана в производството на сертифицирани по ISO9001 пневматични задвижващи механизми от серия XM и автоматични контролни клапани, съвместими със стандартите ISO5211/DIN3337/VDI/VDE-3845/NAMUR. С усъвършенствани възможности за научноизследователска и развойна дейност и производствени съоръжения, нашите продукти обслужват различни индустрии, включително петролна и газова, химическа и електроцентрали, въплъщавайки нашия ангажимент към „Технологиите на първо място, превъзходното качество“ чрез иновативни решения и надеждна работа. Ако имате нужда от дроселна клапа от сферографитен чугун, моля свържете се с нас.
