Клаповете на топката са основни компоненти в различни индустриални приложения, осигуряващи надежден изключване и контрол на потока. Ефективността и ефективността на клапана с топка до голяма степен зависят от неговия задвижващ механизъм, който е отговорен за отварянето и затварянето на клапана. Като водещ доставчик на бални клапа, ние разбираме важността на избора на подходящия задвижващ механизъм за вашите специфични нужди. В тази публикация в блога ще проучим различните видове задвижващи механизми на топки, налични на пазара.
Ръчни задействащи механизми
Ръчните задействащи механизми са най -простият и най -разходния - ефективен тип задвижващи клапани. Те се управляват на ръка, като обикновено се използват лост или ръчно колело.
Задвижващи лостове
Задвижващите механизми обикновено се използват за малки клапани с размер на средни размери. Те осигуряват бърз завой от 90 градуса, за да отворят или затворят клапана. Лостът може лесно да се премества от оператор, което го прави идеален за приложения, където клапаните трябва да се регулират често. Например, в лабораторна обстановка, при която се изисква контрол на течността с малки мащаби, лоста за задействани клапани са популярен избор.
Задействащи механизми
Задвижващите механизми са подходящи за по -големи клапани или клапани, които изискват повече въртящ момент. Чрез въртене на ръчното колело операторът може постепенно да отвори или затвори клапана. Ръчно колело - задействаните клапани често се използват в промишлени процеси, където е необходим прецизен контрол, като например в химически централи или съоръжения за пречистване на вода.
Едно от предимствата на ръчните задействащи механизми е тяхната простота и ниска цена. Те не изискват външен източник на енергия, което ги прави надеждни в райони, където захранването е нестабилно или недостъпно. Ръчната работа обаче може да бъде трудоемка, особено за големи клапани или в приложения, където клапаните трябва да работят често.
Пневматични задвижващи механизми

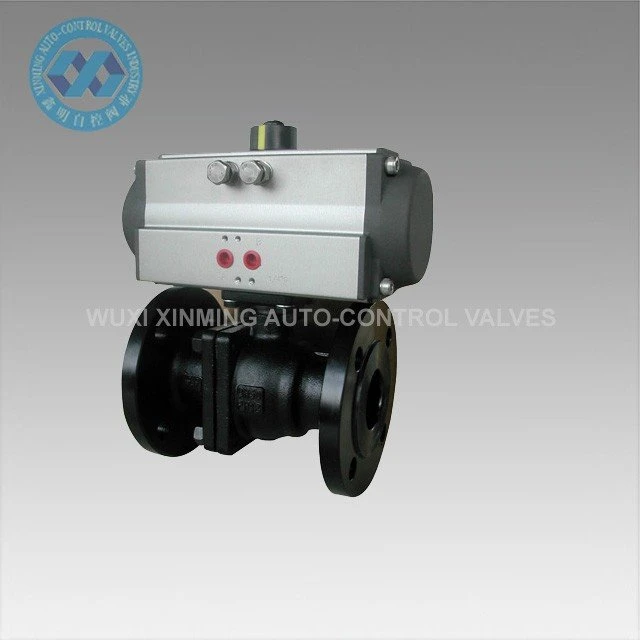

Пневматичните задвижващи механизми използват сгъстен въздух, за да работят с топчения клапан. Те се използват широко в индустриалните приложения поради тяхната висока скорост, надеждност и способност за осигуряване на голямо количество въртящ момент.
Двойно - действащи пневматични задвижвания
Двойно - действащи пневматични задвижващи механизми използват сгъстен въздух както за отваряне, така и за затваряне на клапана. Когато въздухът се доставя от едната страна на задвижването, клапанът се отваря и когато въздухът се доставя от другата страна, клапанът се затваря. Този тип задвижващ механизъм е подходящ за приложения, при които се изисква бързо и прецизно управление на позицията на клапана. Например, в производствен завод, където потокът на течност или газ трябва да се регулира бързо в отговор на промяна в производствените условия.
Пролет - Върнете пневматични задвижвания
Пролет - Върнете пневматичните задвижващи механизми Използвайте сгъстен въздух, за да отворите клапана и пружина, за да го затворите. В случай на загуба на налягане на въздуха, пружината автоматично ще затвори клапана, осигурявайки неуспешна функция. Това ги прави идеални за приложения, при които безопасността е проблем, като например в тръбопроводи за нефт и газ.
Пневматичните задвижващи механизми са сравнително лесни за инсталиране и поддържане. Те също са подходящи за използване в опасни среди, тъй като не произвеждат електрически искри. Те обаче изискват надежден източник на сгъстен въздух, който може да увеличи общата цена на системата.
Електрически задействащи механизми
Електрическите задвижващи механизми използват електрически двигател, за да работят с топката. Те предлагат прецизно управление и могат лесно да бъдат интегрирани в автоматизирани системи за управление.
Много - завой електрически задвижващи механизми
Електрическите задвижващи механизми се използват за клапани, които изискват няколко завои да се отварят или затварят, като големи клапани с голям диаметър. Електрическият двигател задвижва скоростна кутия, която от своя страна върти стъблото на клапана. Тези задвижващи механизми са в състояние да осигурят висок въртящ момент и могат да се използват в приложения, където се изисква прецизно позициониране.
Квартал - Включете електрическите задействащи механизми
Квартал - Електрическите задвижващи механизми са предназначени за клапани с топка, които изискват 90 -градусов завой да се отвори или затвори. Те са компактни и могат да се използват в широк спектър от приложения, от малки мащабни жилищни водопроводни до големи промишлени процеси.
Електрическите задействащи механизми предлагат няколко предимства, включително прецизно управление, лесна интеграция със системи за автоматизация и възможност за работа на отдалечени места. Те обаче изискват надежден източник на електрическа енергия и първоначалната им цена обикновено е по -висока от тази на пневматичните или ръчните задвижващи механизми.
Хидравлични задвижвания
Хидравличните задвижващи механизми използват хидравлична течност за работа с клапана с топка. Те са в състояние да осигурят много висок въртящ момент, което ги прави подходящи за големи индустриални приложения.
Линейни хидравлични задвижвания
Линейните хидравлични задвижвания превръщат хидравличното налягане в линейно движение, за да отворят или затворят клапана. Те често се използват в приложения, при които трябва да се прилага голяма сила на кратко разстояние, например в тежки промишлени клапани.
Ротационни хидравлични задвижвания
Ротационните хидравлични задвижвания превръщат хидравличното налягане в ротационно движение. Те обикновено се използват за топкови клапани, които изискват 90 -градусов завой за отваряне или затваряне. Ротационните хидравлични задвижващи механизми могат да осигурят висок въртящ момент и са подходящи за приложения, където се изисква бърза работа.
Хидравличните задвижващи механизми са известни със своята висока мощност и надеждност. Те обаче изискват хидравлична мощност, която може да бъде сложна и скъпа за инсталиране и поддържане.
Избор на правилния задвижващ механизъм
При избора на задвижващ механизъм за топка, трябва да се вземат предвид няколко фактора.
Изисквания за размер на клапана и въртящ момент

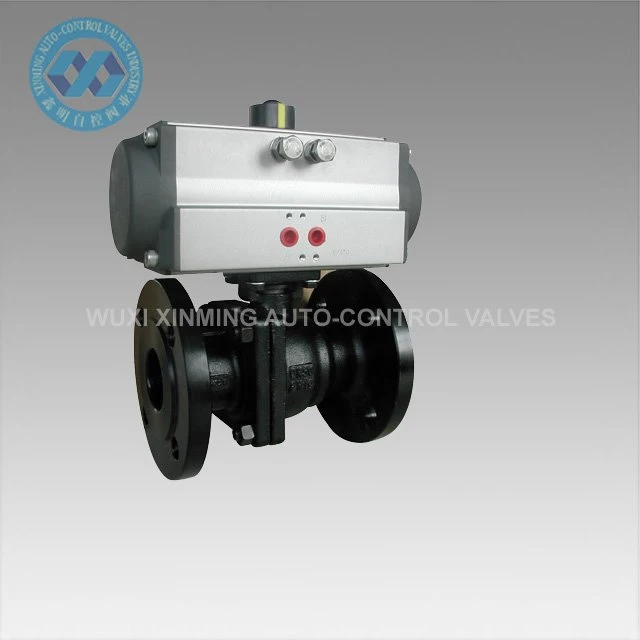

Размерът на клапана с топка и въртящия момент, необходим за работата му, са важни фактори. По -големите клапани обикновено изискват задвижващи механизми с по -висок мотор. Например, голям диаметър [WCB точен клапан] ((/Ball-Valve/WCB-Ball-Valve.html) може да се нуждае от хидравличен или електрически задвижващ механизъм, за да осигури необходимия въртящ момент.
Работна среда
Операционната среда също играе решаваща роля при подбора на задвижващия механизъм. В опасни среди, като тези с експлозивни газове или химикали, пневматични или хидравлични задвижвания могат да бъдат предпочитани, тъй като те не произвеждат електрически искри. В райони с нестабилно захранване, ръчните или пневматични задвижващи механизми могат да бъдат по -подходящи.
Изисквания за контрол
Необходимото ниво на контрол е друго важно съображение. Ако е необходимо прецизно управление на позицията на клапана, електрическите задвижващи механизми могат да бъдат най -добрият избор. За приложения, при които е необходима бърза операция, пневматични или хидравлични задвижващи механизми могат да бъдат по -подходящи.
Разходи
Цената винаги е фактор за всяко решение за покупка. Ръчните задействащи механизми са най -ефективният вариант, следван от пневматични задвижващи механизми. Електрическите и хидравличните задвижвания обикновено са по -скъпи, но предлагат допълнителни функции и възможности.

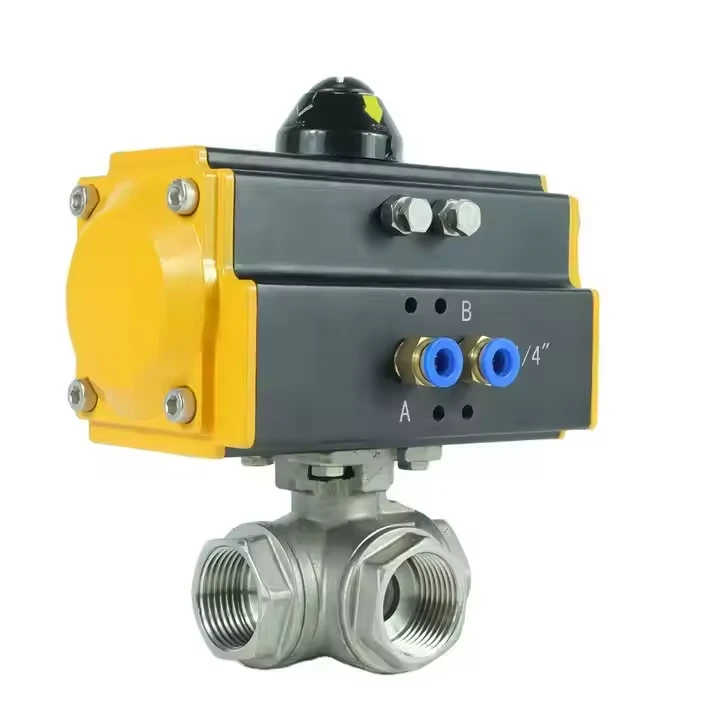

Като доставчик на топка клапа, ние предлагаме широка гама от клапани с топки, включително [икономичен мек уплътнителен клапан] (//топка-клапана/икономично-местно-петна-бал-клапа. Специфични нужди.
Ако се интересувате от нашите бални клапани и задействащи механизми, ви каним да се свържете с нас за по -нататъшно обсъждане. Екипът ни от експерти е готов да ви помогне да изберете правилните продукти за вашето приложение и да ви предостави конкурентна оферта.
