Като доставчик на меко залейни бални клапани, свидетел съм от първа ръка значението на овладяването на механизмите за отваряне и затваряне на тези основни компоненти. Мекомостоящите бални клапани се използват широко в различни индустрии, от обработка на вода до химическа обработка, поради надеждните им показатели за уплътнение и лекотата на работа. В тази публикация в блога ще споделя някаква информация за това как да контролирам ефективно отвора и затварянето на меко заледен топчен клапан.
Разбиране на основите на мекото залейни бални клапани
Преди да се задълбочим в методите на контрол, е от решаващо значение да се разбере основната структура и принципа на работа на меко заляна с топка. Типичният меко залян точен клапан се състои от топка с отвор, стъбло, седалка и тяло. Топката е основният компонент, който контролира потока на течността. Когато топката се завърти на 90 градуса, отворът се подравнява с пътя на потока, което позволява течността да преминава през (отворена позиция). И обратно, когато топката се завърти назад на 90 градуса, отворът е перпендикулярен на пътя на потока, блокирайки потока на течността (затворено положение).
Мекото уплътнение, обикновено изработено от материали като PTFE (Polytetrafluoroethylene) или NBR (нитрил бутадиен каучук), осигурява плътно уплътнение между топката и седалката, предотвратявайки изтичането. Този механизъм за уплътняване прави меко-разпръскващите клапани подходящи за приложения, при които е необходимо нулево изтичане.
Ръчно управление
Ръчното управление е най-простият и най-лесен метод за работа с меко заледен топчен клапан. Тя включва използване на ръчно колело или лост за завъртане на стъблото, което от своя страна върти топката. Ръчното управление обикновено се използва в дребномащабни приложения или където автоматизацията не е необходима.
За да отворите ръчно управляван меко улесен вентил, завъртете ръчното колело или лоста по посока на часовниковата стрелка (в повечето случаи), докато клапанът достигне напълно отворената позиция. Обикновено можете да почувствате леко съпротивление, когато клапанът е напълно отворен, което показва, че топката е подравнена с пътя на потока. За да затворите клапана, завъртете ръчното колело или лоста обратно на часовниковата стрелка, докато клапанът се затвори напълно. Отново може да почувствате леко увеличение на съпротивлението, когато клапанът е напълно изключен.
Ръчното управление има своите предимства, като простота, ниска цена и лесна поддръжка. Въпреки това, той има и ограничения, особено в мащабни или приложения с високо налягане, където ръчната работа може да отнеме време и физически взискателна.
Електрическо задействане
Електрическото задействане е популярен избор за контролиране на меко-залеещите бални клапани в индустриални настройки. Електрически задвижващ механизъм е устройство, което преобразува електрическата енергия в механично движение за отваряне и затваряне на клапана. Той предлага няколко предимства, включително прецизно управление, отдалечена работа и възможност за интегриране със системи за автоматизация.
Има два основни типа електрически задействащи механизми: много завой и четвърт завой. Задвижващите се много завои се използват за клапани, които изискват множество завъртания на стъблото, за да се отворят или затварят, докато задвижващите механизми за четвърт завой са проектирани за клапани, които се нуждаят само от 90-градусово въртене, като меко залейни топчета.
За да работите с меко заледен топчен клапан с електрически задвижващ механизъм, обикновено трябва да свържете задвижващия механизъм към източник на захранване и система за управление. Системата за управление може да бъде прост превключвател за включване/изключване или по -сложен програмируем логически контролер (PLC), който позволява прецизно управление на скоростта на отваряне и затваряне на клапана, позицията и времето.
Когато използвате електрически задвижващ механизъм, е важно да се гарантира, че задвижването е правилно оразмерено и конфигурирано за клапана. Това включва избор на подходяща оценка на въртящия момент, скорост и напрежение, за да съответства на изискванията на клапана. Освен това са необходими редовна поддръжка и проверка на задвижването, за да се гарантира неговата надеждна работа.
Пневматично задействане
Пневматичното задействане е друг често срещан метод за контролиране на меко-селките с топки. Пневматичен задвижващ механизъм използва сгъстен въздух, за да генерира силата, необходима за отваряне и затваряне на клапана. Известен е с бързото си време за реакция, високото производство на въртящ момент и пригодността за опасна среда.
Пневматичните задвижващи механизми могат да бъдат или с двойно действие, или с пролетна възвръщаемост. Двойните действащи задвижващи механизми използват сгъстен въздух както за отворен, така и за затваряне на клапана, докато задвижващите механизми за пролетта използват сгъстен въздух, за да отворят клапана и пружина, за да го затворят.
За да работите с меко заледен топчен клапан с пневматичен задвижващ механизъм, трябва да свържете задвижващия механизъм към захранване на сгъстен въздух и контролен клапан. Контролният клапан регулира потока на сгъстен въздух към задвижването, което ви позволява да контролирате отвора и затварянето на клапана.
Едно от ключовите предимства на пневматичното задействане е способността му да осигурява работа за безопасност. В случай на повреда на захранването или загуба на сгъстен въздух, задвижването на пролетния възвръщаемост автоматично ще затвори клапана, предотвратявайки потока на течност. Тази функция прави пневматичното задействане популярен избор в приложения, където безопасността е основен приоритет.
Хидравлично задействане
Хидравличното задействане обикновено се използва в приложения, при които са необходими висок въртящ момент и прецизен контрол, като например в мащабни индустриални процеси или офшорни нефтени и газови операции. Хидравличният задвижващ механизъм използва хидравлична течност, за да генерира силата, необходима за отваряне и затваряне на клапана.
Хидравличните системи за задействане се състоят от хидравлична помпа, контролен клапан и задвижващ механизъм. Хидравличната помпа натиска хидравличната течност, която след това е насочена към задвижването от контролния клапан. Задвижването преобразува хидравличната енергия в механично движение за отваряне и затваряне на клапана.
Хидравличното задействане предлага няколко предимства, включително висока мощност, прецизен контрол и способност за работа в тежки среди. Въпреки това, той също изисква по -сложна и скъпа система в сравнение с други методи за задействане, а правилната поддръжка е от съществено значение, за да се осигури надеждната му работа.
Избор на правилния метод за задействане
При избора на метод за задействане на меко залян бален клапан трябва да се вземат предвид няколко фактора, включително изискванията за приложение, размера и типа на клапана, работна среда и бюджета.
- Изисквания за кандидатстване:Помислете за скоростта на потока, налягането, температурата и медиите на течността, които се контролират. Например, в приложения, при които са необходими бързо отваряне и затваряне, пневматичното или електрическото задействане може да е по -подходящо. В приложения, където е необходим висок въртящ момент, хидравличното задействане може да бъде най -добрият избор.
- Размер и тип на клапана:Размерът и типът на клапана също могат да повлияят на избора на метод за задействане. По -големите клапани обикновено изискват повече въртящ момент, така че може да е необходим по -мощен задвижващ механизъм. Освен това някои клапани могат да имат специфични изисквания за задействане, като определен тип връзка или монтаж.
- Работна среда:Работната среда, включително фактори като температура, влажност и наличие на опасни вещества, може да повлияе на производителността и издръжливостта на задвижването. Например, в корозивна среда може да се наложи неръждаема стомана или покритие. В опасна зона може да се наложи задвижване на експлозия.
- Бюджет:Цената на системата за задействане също е важно съображение. Ръчното управление е най-рентабилният вариант, но може да не е подходящ за всички приложения. Електрическите, пневматичните и хидравличните системи за задействане могат да варират значително по цена, в зависимост от размера, типа и характеристиките на задвижването.
Заключение
Контролирането на отвора и затварянето на меко-уплътнителен клапан е от съществено значение за осигуряване на ефективната и надеждна работа на различни индустриални процеси. Разбирайки различните налични методи за задействане и избора на подходящия за вашето приложение, можете да оптимизирате работата на вашия клапан и да сведете до минимум риска от изтичане и други проблеми.
Като доставчик на меко залейни клапани, ние предлагаме широка гама от продукти и опции за задействане, за да отговорим на вашите специфични нужди. Независимо дали се нуждаете от ръчно управляван клапан за дребномащабно приложение или автоматизирана система за голям промишлен завод, ние имаме опит и опит, за да ви предоставим правилното решение.
Ако се интересувате да научите повече за нашите меко залеещи клапани или да имате въпроси относно контрола на клапана, моля, не се колебайтеСвържете се с нас. Нашият екип от експерти е готов да ви помогне с нуждите на вашите поръчки и да ви помогне да намерите най -добрия клапан за вашето приложение.
ЛИТЕРАТУРА
- „Наръчник на клапана“, от Кларк Райт.
- „Индустриални клапани: Практическо ръководство“ от Том Дженкинс.
- Ръководства на производителя и техническа документация за меко залейни клапани и задвижващи механизми.
За повече информация относно нашите продукти можете да разгледате следните връзки:

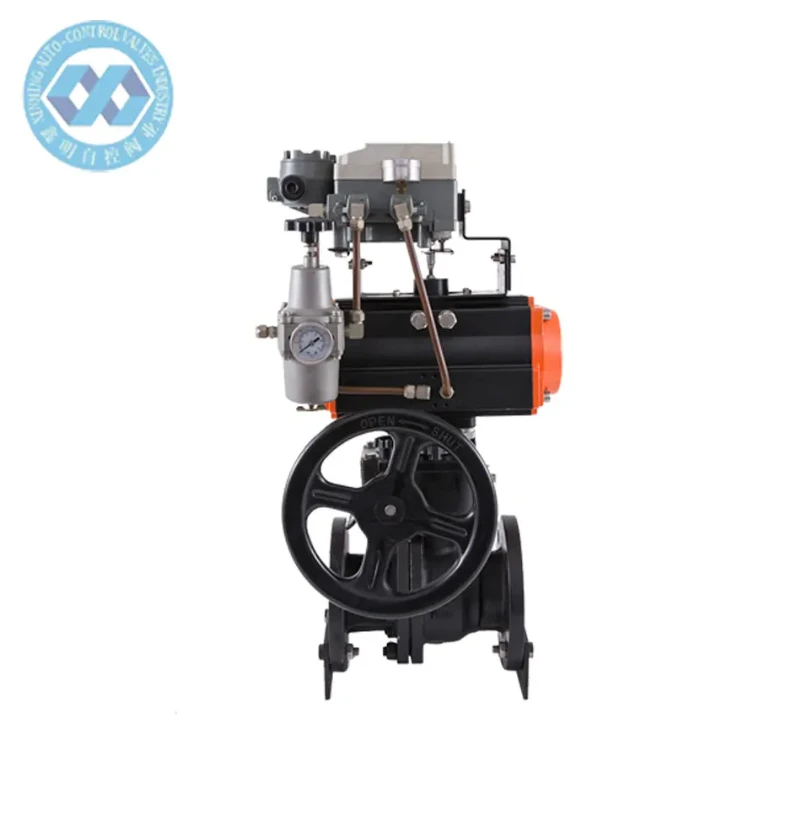

- Китай за контрол на потока с вентил с NELES NE724 NE726 Позиционер на клапана

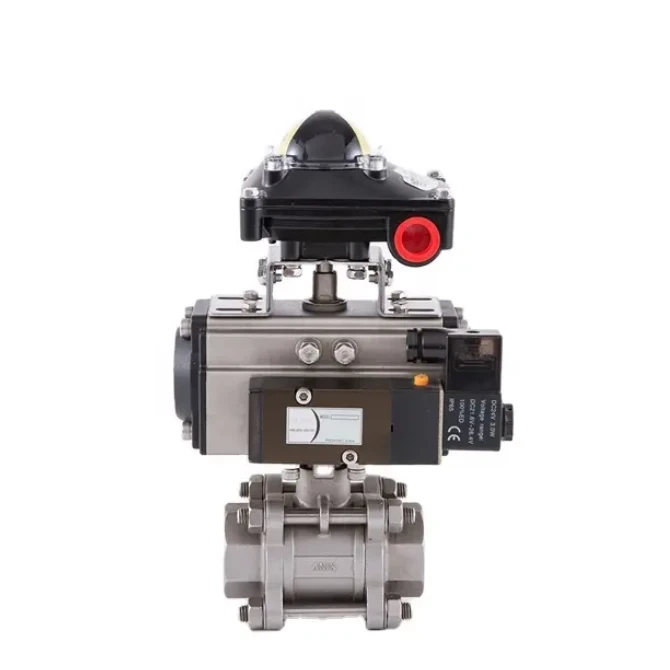

- Пневматичен изолиран точен клапан
