Принцип на работа на кооперация
Контролна връзка:
PLC/Контролер → Соленоиден клапан Електрически сигнал → Смеснен превключвател на въздушния канал → Пневматично действие на задвижването (ON/OFF/Регулиране).
Типичен процес:
Соленоидният клапан получава мощност, превключва газовия път, а сгъстният въздух навлиза в камерата на задвижването;
Налягането изтласква буталото/диафрагмата, което води до механично изместване;
След повреда на захранването, соленоидният клапан се нулира, газът се изхвърля и задвижването се връща в началната позиция (пружинно връщане или захранване на обратен газ).
Дизайн на основната структура
Секция за соленоиден клапан
Тип тяло на клапана:
Tee с две позиции (2/3): Контролен единичен действащ цилиндър (единичен прием + изгорели газове).
Двупозиция пет-посоки (2/5): Контролни двойни действащи цилиндри (двоен прием + двоен ауспух).
Режим на шофиране:
Директно действие: Малък поток Директно задвижване (бърза реакция, подходящ за работа с висока честота).
Пилотно-оперативно: превключване на въздушно налягане (голям поток, сценарии за високо налягане).
Специален дизайн:
Намотки, устойчиви на експлозия (ATEX сертифицирани) за запалими среди;
Ниска консумация на енергия (0. 5W ~ 1W) за удължаване на живота на батерията;
Ръчен бутон за аварийно аварийно (може да бъде принуден да променя газовия път в случай на прекъсване на захранването).
Съвпадение с задвижването
Интерфейсен стандарт: отговаря на спецификациите на ISO 15407 или NFPA, за да се гарантира бързата газова връзка.
Съпоставяне на потока: Стойността на CV на клапана трябва да отговаря на изискванията за скорост на задвижването.

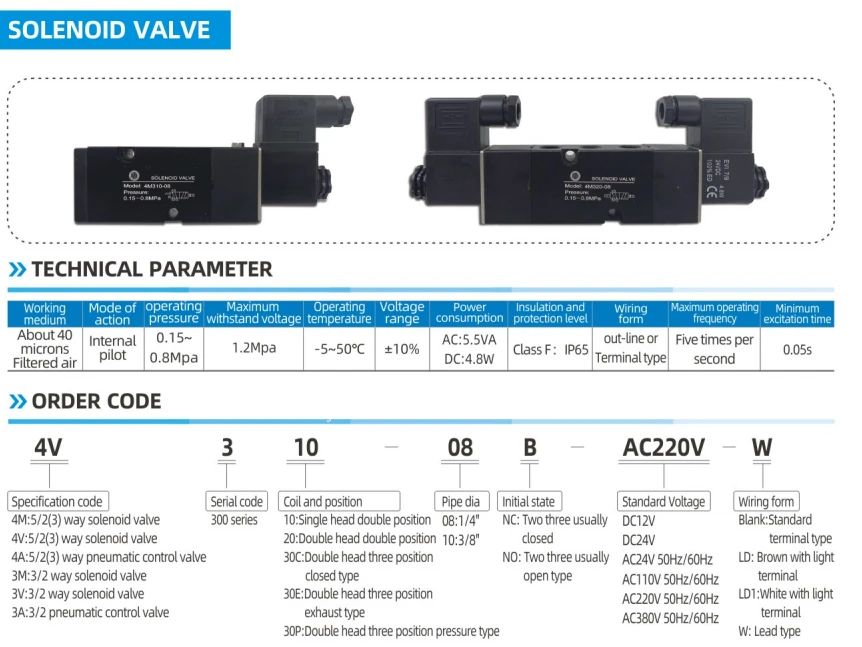

Основни параметри на производителността
Съвместимост на напрежението: DC 24V (често се използва в индустрията), AC 220V (сценарий с висока мощност).
Време за реакция: по -малко или равно на 50ms (клапанът с висока скорост може да достигне 10ms, влияещ върху честотата на задвижването).
Работен диапазон на налягането: {{0}}. 2 ~ 1.0mpa (общ тип), поддръжка на клапана с високо налягане 10MPA.
Клас за защита: IP65 (прахоустойчив и водоустойчив), подходящ за тежки условия на работа.
Животът на цикъла: по -голям или равен на 10 милиона пъти (индустриален дизайн с висока надеждност).
Типични сценарии за приложение
Автоматично управление на клапана:
Отдалечен отвор и затваряне на топка на масления тръбопровод;
Прецизен контрол на потока на регулиращите клапани в химическите растения.
Механично устройство за действие:
Автоматично затягане на цилиндъра за производствена линия;
Материали бутане и позициониране на опаковъчни машини.
Система за блокиране на сигурността:
Бързо отрязване на захранването на въздуха по време на аварийно изключване (ESD);
Пневматично аварийно затваряне на пожарния клапан.
