Общ преглед на продукта

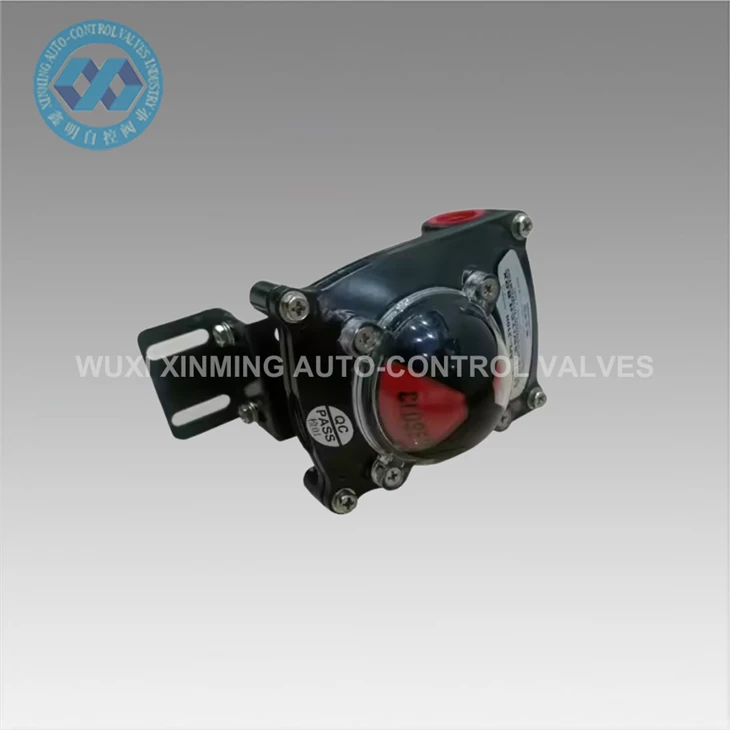

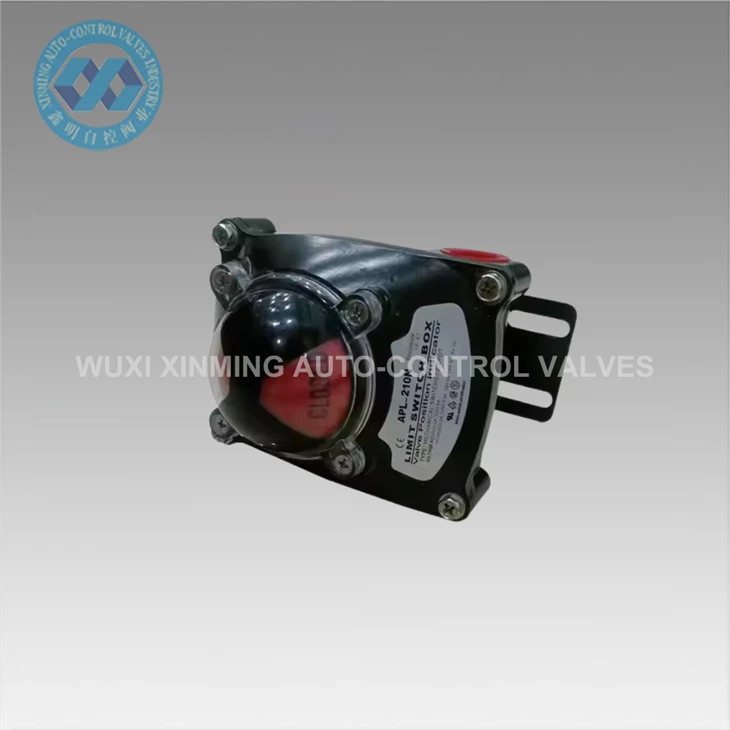

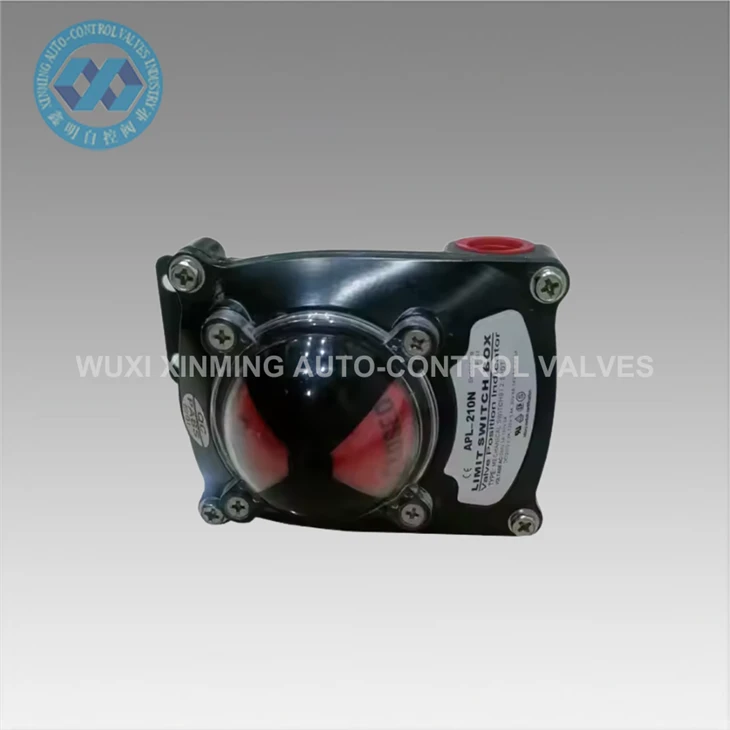

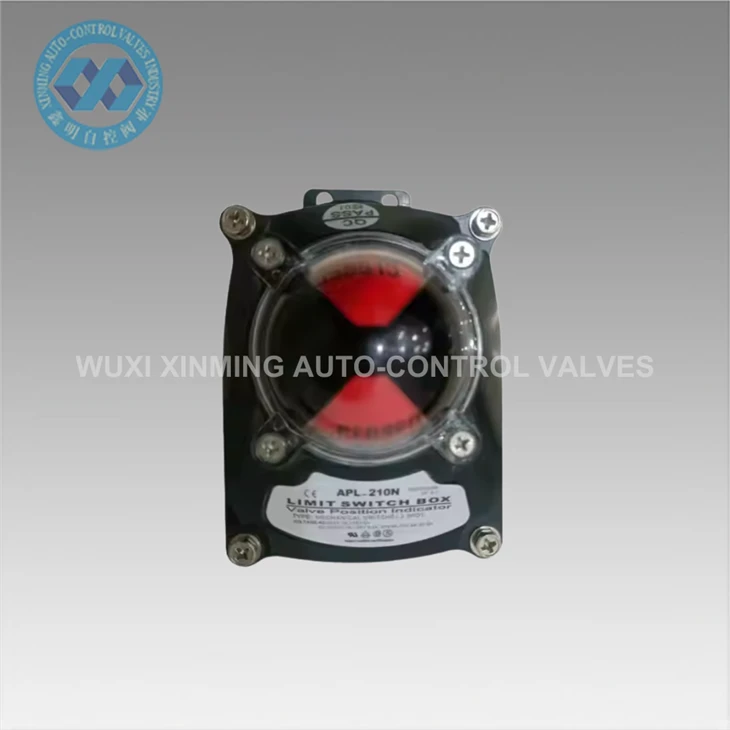

Механичната кутия за крайни превключватели APL-210N е проектирана за прецизна индикация на положението на клапана и обратна връзка в индустриални системи за автоматизация. Той се използва широко при пневматични въртящи се задвижващи механизми и четвърт оборотни вентили, като сферични кранове и дроселни клапи, за осигуряване на надеждни сигнали за състояние отворено/затворено към системите за управление.
Тази кутия за краен превключвател преобразува механичното въртене на стеблото на клапана в електрически превключващи сигнали чрез вътрешен гърбичен механизъм, осигурявайки точно наблюдение на позицията по време на автоматизирана работа на клапана. Това е основен компонент в процесните индустрии, където се изисква- обратна връзка за състоянието на вентила в реално време за безопасно и стабилно управление на системата.
Принцип на работа
APL-210N е монтиран върху пневматичен задвижващ механизъм и механично свързан към стеблото на клапана. Когато вентилът се завърти между 0 градуса и 90 градуса, гърбицата вътре в превключвателната кутия се завърта съответно и задейства вътрешните механични превключватели.
Тези превключватели изпращат сигнали за ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ към PLC или контролни системи, показващи дали вентилът е в напълно отворено или напълно затворено положение. Визуален индикатор на горния капак осигурява ясно потвърждение на място, без да отваряте устройството.
Технически спецификации
| Модел | APL-210N |
| Тип продукт | Кутия с механичен краен превключвател |
| Приложение | Индикация за положение на клапана |
| Съвместими вентили | Сферичен кран, Бътерфлай кран |
| Обхват на въртене | 0 градуса – 90 градуса |
| Материал на корпуса | Алуминиева сплав |
| Клас на защита | IP67 |
| Стандарт за монтаж | НАМУР |
| Тип сигнал | Механичен ключ ON/OFF |
| Монтаж | Монтиран пневматичен въртящ се задвижващ механизъм |
Приложения
Кутията за крайни превключватели APL-210N се използва широко в системи за промишлена автоматизация, изискващи обратна връзка за положението на вентила:
- Системи за управление на клапаните на нефто- и газопроводи
- Водопречиствателни и пречиствателни съоръжения
- Инсталации за химическа обработка
- Системи за производство на електроенергия
- Линии за автоматизация на промишлени процеси
- ОВК и общи системи за контрол на потока
При типична работа той е инсталиран на пневматичен задвижващ механизъм, задвижващ дроселна клапа, където непрекъснато съобщава състоянието на отворен/затворен клапан обратно към контролната зала за безопасно наблюдение на процеса.
