Какво е нивото на вибрациите, когато сферичният кран работи?

Какво е нивото на вибрациите, когато сферичният кран работи?

Като опитен доставчик на сферични кранове, срещнах множество запитвания относно нивата на вибрации по време на работа на сферичните кранове. Разбирането на тези нива на вибрации е от решаващо значение за осигуряване на дългосрочна производителност, безопасност и ефективност на вентила и цялата система, в която е интегриран.

Фактори, влияещи върху нивата на вибрации

1. Характеристики на флуидния поток
   Естеството на течността, протичаща през сферичния кран, играе важна роля при определяне на нивото на вибрациите. Високоскоростните течности могат да причинят повече турбуленция и колебания на налягането, което от своя страна води до повишени вибрации. Например, в тръбопровод, където течността тече с много висока скорост, внезапната промяна на посоката при преминаване през сферичния кран може да създаде вихри и вихри. Тези флуидни смущения упражняват нестабилни сили върху компонентите на клапана, което води до вибрации. Освен това, ако течността има висок вискозитет, това може да причини повече съпротивление и неравномерни модели на потока, което също допринася за вибрации.

2. Дизайн и геометрия на клапана
   Дизайнът на самия сферичен кран е ключов фактор. Добре проектираният сферичен кран с гладки вътрешни контури може да сведе до минимум смущенията на течността и по този начин да намали вибрациите. Например вентили с конструкция с пълен порт, където отворът на вентила е със същия размер като тръбопровода, позволяват по-ламинарен поток на флуида, намалявайки шансовете за турбуленция и вибрации. От друга страна, клапанът с намален порт може да причини по-значителни спадове на налягането и прекъсвания на потока, което води до по-високи нива на вибрации. Формата на топката и седалката също имат значение. Топка с неравна повърхност или опора, която не е обработена правилно, може да причини неравномерно уплътняване и изтичане на течност, което може да генерира вибрации.

3. Условия на работа
   Налягането и температурата на системата, в която работи сферичният кран, могат да повлияят на нивата на вибрации. Системите с високо налягане могат да подложат вентила на по-големи сили, което може да доведе до повече вибриране на клапана. По същия начин екстремните температури могат да повлияят на свойствата на материала на компонентите на клапана. Например при високи температури някои материали могат да се разширят, променяйки хлабините между топката и седалката, което може да доведе до повишени вибрации. Освен това, бързите промени в налягането или температурата, като тези, причинени от внезапно отваряне или затваряне на вентила, могат да създадат ударни вълни във флуида, което води до преходни вибрации.

4. Монтаж и монтаж
   Правилният монтаж е от съществено значение за минимизиране на вибрациите. Ако сферичният кран не е монтиран правилно, той може да бъде подложен на разместване или прекомерно напрежение. Например, ако вентилът не е правилно подравнен с тръбопровода, това може да причини неравномерни сили върху тялото на вентила, което води до вибрации. Неадекватната опора по време на монтажа също може да позволи на вентила да се движи свободно, увеличавайки амплитудата на вибрациите. Освен това типът на използвания монтажен хардуер може да повлияе на предаването на вибрациите. Използването на гъвкави стойки може да помогне за абсорбиране на част от вибрациите, докато твърдите стойки могат да предадат вибрациите по-лесно на околната структура.



Измерване на нивата на вибрации

За точна оценка на нивата на вибрации на сферичен кран по време на работа могат да се използват няколко метода.

1. Акселерометри
   Акселерометрите са често използвани сензори за измерване на вибрации. Те могат да бъдат прикрепени към тялото на клапана на стратегически места, за да открият ускоряването на вибрациите. Анализирайки данните за ускорението, можем да определим честотата и амплитудата на вибрациите. Високочестотните вибрации могат да показват проблеми като кавитация на течност или механичен резонанс, докато вибрациите с голяма амплитуда могат да бъдат признак за по-сериозен проблем, като неправилно центриране или повреден компонент.

2. Лазерни доплерови виброметри
   Тези устройства използват лазерна светлина за измерване на скоростта на вибриращата повърхност. Те предлагат безконтактен метод за измерване на вибрации, който е особено полезен в ситуации, при които свързването на сензори директно към вентила не е осъществимо, като например при висока температура или опасна среда. Лазерните доплерови виброметри могат да осигурят много точни измервания на скоростта на вибрациите, което позволява подробен анализ на характеристиките на вибрациите.

3. Софтуер за анализ на вибрации
   След като данните за вибрациите бъдат събрани, софтуерът за анализ на вибрациите може да се използва за обработка и интерпретация на данните. Този софтуер може да идентифицира модели, честоти и амплитуди на вибрациите и да ги сравни с предварително дефинирани стандарти или базови данни. По този начин може да помогне за диагностицирането на потенциални проблеми, като износване, разхлабени компоненти или проблеми, свързани с течности.

Допустими нива на вибрации

Определянето на приемливите нива на вибрации за сферичен кран зависи от няколко фактора, включително приложението, типа на вентила и индустриалните стандарти.

1. Индустриални стандарти
   Различните индустрии имат свои собствени стандарти за нивата на вибрации във вентилите. Например в нефтената и газовата промишленост, където вентилите често се използват при приложения с високо налягане и висок поток, са въведени строги стандарти, за да се гарантира безопасността и надеждността на оборудването. Тези стандарти обикновено определят максимално допустимите амплитуди и честоти на вибрации за различните типове вентили. В индустрията за производство на електроенергия подобни стандарти се използват за предотвратяване на повреда на клапани и други компоненти в електроцентралата.

2. Приложение - Специфични изисквания
   Специфичното приложение на сферичния кран също влияе върху допустимите нива на вибрации. Например, в система за прецизен контрол, дори малките вибрации могат да повлияят на точността на контрола на потока, така че са необходими много ниски нива на вибрации. Обратно, при по-малко критично приложение, като обикновена система за водоснабдяване, може да се толерират малко по-високи нива на вибрации, стига да не причиняват значителна повреда на клапана или тръбопровода.

Въздействие на прекомерна вибрация

Прекомерната вибрация в сферичния кран може да има няколко отрицателни последици.

1. Износване на компоненти
   Вибрациите могат да причинят триене на компонентите на клапана един в друг, което води до повишено износване. Например топката и седлото могат да претърпят ускорено износване поради постоянните вибрации, което може да повлияе на уплътнителната ефективност на клапана. С течение на времето това може да доведе до изтичане и намалена ефективност на вентила. Освен това други вътрешни компоненти, като стеблото и уплътнението, също могат да бъдат подложени на износване, което може допълнително да компрометира функционалността на клапана.

2. Структурно увреждане
   Продължителното излагане на вибрации с високо ниво може да причини структурна повреда на тялото на вентила и околния тръбопровод. Вибрациите могат да създадат концентрации на напрежение във вентила, водещи до пукнатини или счупвания в материала. Това може не само да доведе до скъпи ремонти, но и да представлява риск за безопасността, особено в приложения, където течността, с която се работи, е опасна.

3. Генериране на шум
   Вибрациите могат да генерират шум, който може да бъде неудобство в индустриална среда. Прекомерният шум може също да показва проблем с клапана, като кавитация на течност или механичен резонанс. Освен това продължителното излагане на шум с високо ниво може да има отрицателно въздействие върху здравето на работещите в близост.

Нашите решения като доставчик на сферични кранове

Като доставчик на сферични кранове, ние предлагаме набор от решения за справяне с проблеми с вибрациите.

1. Висококачествен дизайн на вентила
   Ние проектираме нашите сферични кранове с фокус върху минимизиране на вибрациите. Нашите инженери използват усъвършенствани симулации на изчислителната динамика на флуида (CFD), за да оптимизират вътрешната геометрия на клапана, осигурявайки плавен и ламинарен поток на флуида. Ние също така използваме висококачествени материали и прецизни производствени процеси, за да гарантираме точността и надеждността на компонентите на клапаните. Например нашатаЕлектрически сферичен кране проектиран с рационализиран път на потока за намаляване на турбуленцията и вибрациите.

2. Персонализиране
   Разбираме, че различните приложения имат различни изисквания. Ето защо ние предлагаме персонализирани решения за сферични кранове, за да отговорим на специфичните нужди на нашите клиенти. Независимо дали става дума за приложение с високо налягане, висока температура или система за прецизен контрол, ние можем да проектираме и произведем сферичен кран, който може да работи с минимални вибрации. Например нашатаКерамичен сферичен кране подходящ за приложения, където се изисква висока устойчивост на износване и ниски вибрации.

3. Поддръжка при инсталиране и поддръжка

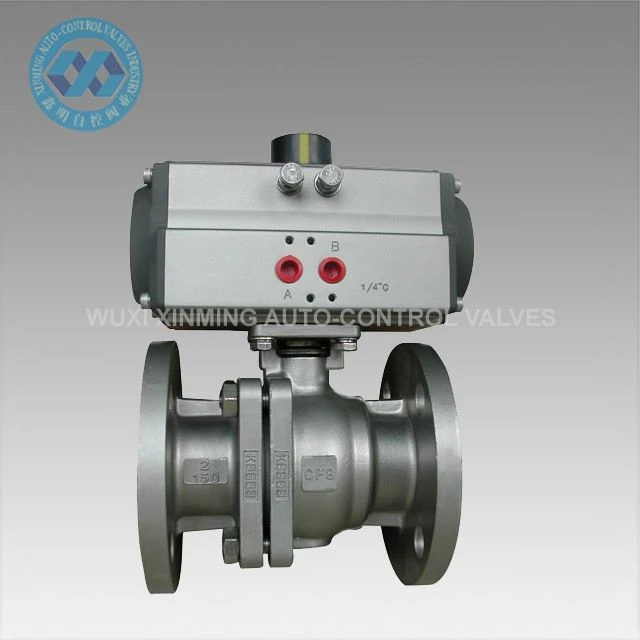

   Ние предоставяме цялостна поддръжка за инсталиране и поддръжка на нашите клиенти. Нашите техници могат да помогнат с правилното монтиране на сферичния кран, за да гарантират, че той е правилно подравнен и поддържан. Ние също така предлагаме редовни услуги за поддръжка, включително мониторинг и анализ на вибрациите, за откриване и адресиране на потенциални проблеми, преди те да се превърнат в сериозни проблеми. НашитеСферичен кран от неръждаема стомана с фланецидва с подробни указания за инсталиране и поддръжка, за да помогне на нашите клиенти да осигурят неговата дългосрочна работа.

Ако търсите висококачествени сферични кранове с ниски нива на вибрации за вашето приложение, ще се радваме да обсъдим вашите изисквания. Нашият екип от експерти може да ви предостави професионални съвети и персонализирани решения. Свържете се с нас днес, за да започнем процеса на преговори за поръчка и да намерите идеалния сферичен кран за вашите нужди.

Референции

• ANSI/ISA - 75.23 - 2002, „Тестване на вибрации на контролния клапан“
• API 6D, „Спецификация за тръбопроводни клапани“
• ASME B31.3, „Процесни тръбопроводи“
