Какъв е спадът на налягането през сферичен кран WCB?

Какъв е спадът на налягането през сферичен кран WCB?

Като виден доставчик на сферични кранове WCB, срещнах многобройни запитвания относно спада на налягането на тези вентили. Разбирането на тази концепция е от решаващо значение за всеки, който се занимава със системи за контрол на течности, независимо дали сте инженер, фасилити мениджър или просто се интересувате от вентилна технология. В тази публикация в блога ще се задълбоча в тънкостите на спада на налягането в сферичните кранове WCB и последиците от това за вашите операции.

Разбиране на спада на налягането

Падането на налягането, известно още като загуба на налягане, се отнася до намаляването на налягането на флуида, което възниква, когато флуидът протича през клапан или друг компонент в тръбопроводна система. Това е резултат от съпротивлението, което среща течността, докато се движи през вътрешните канали на клапана. Това съпротивление се причинява от фактори като триене между течността и стените на клапана, промени в посоката на потока и наличието на каквито и да било препятствия или ограничения вътре в клапана.

В контекста на сферичните кранове WCB спадът на налягането е важно съображение, тъй като може да повлияе на цялостната производителност на системата. Прекомерният спад на налягането може да доведе до намален дебит, увеличена консумация на енергия и потенциална повреда на вентила или други компоненти в системата. Поради това е от съществено значение да изберете вентил, който минимизира спада на налягането, като същевременно осигурява необходимия контрол на потока.

Фактори, влияещи върху спада на налягането в сферичните кранове WCB

Няколко фактора могат да повлияят на спада на налягането в сферичен кран WCB. Те включват:

• Размер на клапана:Размерът на вентила играе важна роля при определяне на спада на налягането. Обикновено по-големите вентили имат по-ниски падове на налягането, тъй като предлагат по-малко съпротивление на потока на течността. Когато избирате вентил, е важно да изберете размер, който е подходящ за дебита и изискванията за налягане на системата.
• Дизайн на клапана:Конструкцията на вентила също може да окаже значително влияние върху спада на налягането. Сферичните кранове с конструкция с пълен порт, например, обикновено имат по-ниски падове на налягане от кранове с намален порт, тъй като позволяват по-неограничен поток от течност. В допълнение, формата и конфигурацията на вътрешните канали на вентила могат да повлияят на модела на потока и, следователно, на спада на налягането.
• Дебит:Дебитът на течността през клапана е друг важен фактор, който трябва да се има предвид. С увеличаване на скоростта на потока се увеличава и спадът на налягането. Това е така, защото колкото по-висока е скоростта на потока, толкова по-голямо е съпротивлението, срещано от течността, докато се движи през клапана. Следователно е важно да изберете вентил, който може да се справи с очаквания дебит, без да причинява прекомерен спад на налягането.
• Свойства на течността:Свойствата на течността, като нейния вискозитет и плътност, също могат да повлияят на спада на налягането. Течностите с по-висок вискозитет или плътност обикновено ще претърпят по-големи спадове на налягането от тези с по-нисък вискозитет или плътност. Това е така, защото тези течности изискват повече енергия, за да преминат през вентила поради повишеното им съпротивление.

Измерване и изчисляване на спад на налягането

Измерването и изчисляването на спада на налягането през сферичен кран WCB е от съществено значение за осигуряване на правилната работа на вентила и цялата система. Има няколко метода, които могат да се използват за измерване на спада на налягането, включително:

• Манометри:Манометри могат да бъдат монтирани от двете страни на вентила за измерване на входното и изходното налягане. След това спадът на налягането може да се изчисли чрез изваждане на изходното налягане от входното налягане.
• Трансмитери за диференциално налягане:Трансмитерите за диференциално налягане са устройства, които измерват разликата в налягането между две точки в системата. Те могат да се използват за директно измерване на спада на налягането през клапан.
• Разходомери:Разходомери могат да се използват за измерване на скоростта на потока на течността през клапана. Познавайки скоростта на потока и спада на налягането, е възможно да се изчисли коефициентът на потока на клапана (Cv), който е мярка за способността на клапана да пропуска течност.

В допълнение към измерването на спада на налягането е възможно също така да се изчисли с помощта на математически уравнения. Най-често използваното уравнение за изчисляване на спада на налягането във вентил е уравнението на Дарси-Вайсбах, което взема предвид фактори като скорост на флуида, диаметър на тръбата и фактор на триене. Това уравнение обаче може да бъде сложно и може да изисква използването на специализиран софтуер или таблици.

Минимизиране на спада на налягането в сферичните кранове WCB

За да се сведе до минимум спадът на налягането в сферичните кранове WCB, е важно да се вземат предвид следните стратегии:

• Изберете правилния размер на вентила:Както бе споменато по-рано, изборът на подходящ размер на вентила е от решаващо значение за минимизиране на спада на налягането. Клапан, който е твърде малък за дебита и изискванията за налягане на системата, ще причини прекомерен спад на налягането, докато клапан, който е твърде голям, може да бъде ненужен и скъп.
• Изберете вентил с пълен порт:Клапаните с пълен порт предлагат по-малко съпротивление на потока на флуида от клапаните с намален порт и следователно обикновено имат по-ниски падове на налягането. Ако е възможно, изберете вентил с пълен порт за вашето приложение.
• Оптимизирайте дизайна на системата:Конструкцията на цялата тръбопроводна система също може да повлияе на спада на налягането през вентила. Например минимизирането на броя на завои, колена и други фитинги в системата може да намали общото съпротивление на потока на флуида и, следователно, спада на налягането.
• Поддържайте клапана правилно:Редовната поддръжка на вентила е от съществено значение за осигуряване на неговата оптимална работа. Това включва почистване на клапана, смазване на движещите се части и проверка за признаци на износване или повреда. Добре поддържаният вентил ще има по-ниски падове на налягане и по-дълъг експлоатационен живот.

Приложения и съображения

Сферичните кранове WCB се използват широко в различни индустрии и приложения, включително нефт и газ, химическа обработка, пречистване на вода и производство на електроенергия. Във всяко от тези приложения спадът на налягането през вентила може да окаже значително влияние върху производителността и ефективността на системата.

Например, в нефтопровод и газопровод прекомерният спад на налягането може да доведе до намалени дебити, което може да доведе до намалено производство и увеличени оперативни разходи. В завод за химическа обработка спадът на налягането може да повлияе на точността на измерванията на потока и ефективността на химичните реакции. В съоръжението за пречистване на вода спадът на налягането може да повлияе на ефективността на процесите на филтриране и дезинфекция.

Когато избирате сферичен кран WCB за конкретно приложение, е важно да вземете предвид следните фактори:

• Системни изисквания:Изискванията за налягане, температура и дебит на системата ще определят размера и вида на необходимия клапан. Уверете се, че сте избрали вентил, който може да се справи с очакваните работни условия.
• Съвместимост с течности:Вентилът трябва да е съвместим с течността, която ще обработва. Това включва отчитане на химическия състав, вискозитета и температурата на течността.
• Монтаж и поддръжка:Вентилът трябва да бъде лесен за инсталиране и поддръжка. Уверете се, че следвате инструкциите за монтаж на производителя и извършвайте редовна поддръжка, за да осигурите оптимална работа на вентила.

Нашите предложения за сферични кранове WCB

В нашата компания предлагаме широка гама сферични кранове WCB, за да отговорим на разнообразните нужди на нашите клиенти. Нашите вентили се предлагат в различни размери, дизайни и конфигурации, за да гарантираме, че можем да предоставим правилното решение за вашето приложение.

Някои от нашите популярни WCB сферични кранове включват:

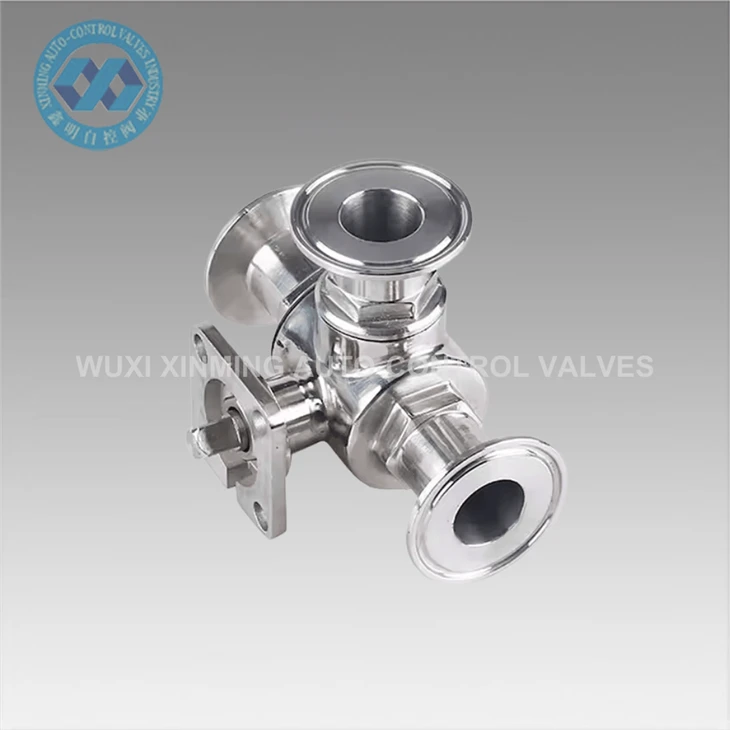

• Пневматичен сферичен кран тип TL от неръждаема стомана с висока платформа: Този вентил е предназначен за използване при приложения с високо налягане и висока температура. Отличава се с конструкция от неръждаема стомана и пневматичен задвижващ механизъм за лесна работа.
• 3PC Сферичен кран с резба: Този вентил е конструкция от три части, която предлага лесна поддръжка и ремонт. Подходящ е за широк спектър от приложения, включително вода, нефт и газ.
• 2PC Сферичен кран с резба: Този вентил е конструкция от две части, която е компактна и лесна за инсталиране. Обикновено се използва в жилищни и търговски водопроводни приложения.

Заключение

В заключение, разбирането на спада на налягането през сферичен кран WCB е от съществено значение за осигуряване на правилното функциониране и ефективност на вашата система за контрол на течности. Като вземете предвид факторите, които влияят на падането на налягането, като го измервате и изчислявате точно и прилагате стратегии за минимизирането му, можете да оптимизирате работата на вашата система и да намалите оперативните разходи.

Ако имате някакви въпроси или се нуждаете от допълнителна информация относно нашите сферични кранове WCB или спад на налягането като цяло, моля, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите правилното решение за вашето приложение и да ви предоставим подкрепата и експертизата, от която се нуждаете, за да успеете.

Референции

• Crane Co. "Поток на течности през клапани, фитинги и тръби." Технически документ № 410.
• ASME B31.3-2018, „Процесни тръбопроводи“.
• API 6D-2021, „Тръбопроводни вентили – Спецификация за сферични, шибърни и възвратни клапани.“
