Здравейте! Като доставчик на тънки сферични кранове често ме питат за момента на отваряне и затваряне на тези клапани. Така че реших да отделя малко време, за да го разбия за вас и да ви обясня какво означава, защо има значение и как влияе върху работата на тънките сферични кранове.
Какво е въртящ момент?
Първо, нека поговорим за въртящия момент. Въртящият момент е мярка за силата, която кара обект да се върти около ос. В контекста на тънък сферичен кран въртящият момент е силата, необходима за завъртане на топката на вентила (сферичния диск вътре в клапана), за да отвори или затвори потока от течност. Обикновено се измерва в единици като нютон-метри (N·m) или инч-фунтове (in·lbf).
Дефиниран момент на отваряне и затваряне
Въртящият момент на отваряне на тънък сферичен кран е силата, необходима за започване на преместването на топката от затворено положение в отворено положение. Това е моментът, когато преодолявате първоначалното съпротивление, което може да се дължи на фактори като триене между топката и леглата на клапана, налягането на течността срещу топката и всяко механично съпротивление в стеблото на клапана и задвижващия механизъм.
От друга страна, въртящият момент на затваряне е силата, необходима за завъртане на топката от отворено положение обратно в затворено положение. Подобно на въртящия момент при отваряне, въртящият момент при затваряне се влияе от триене, налягане на течността и механично съпротивление. Процесът на затваряне обаче може също да бъде повлиян от посоката на потока и разликата в налягането през вентила.
Защо въртящият момент има значение?
Разбирането на въртящия момент на отваряне и затваряне на тънък сферичен кран е от решаващо значение поради няколко причини.
Правилен избор на вентил
Когато избирате тънък сферичен кран за конкретно приложение, трябва да се уверите, че изискванията за въртящ момент на вентила са съвместими със задвижващия механизъм, който планирате да използвате. Актуаторът е устройство, което осигурява сила за отваряне и затваряне на клапана. Ако задвижващият механизъм не може да генерира достатъчно въртящ момент, вентилът може да не се отваря или затваря правилно, което води до проблеми с потока или дори повреда на клапана.

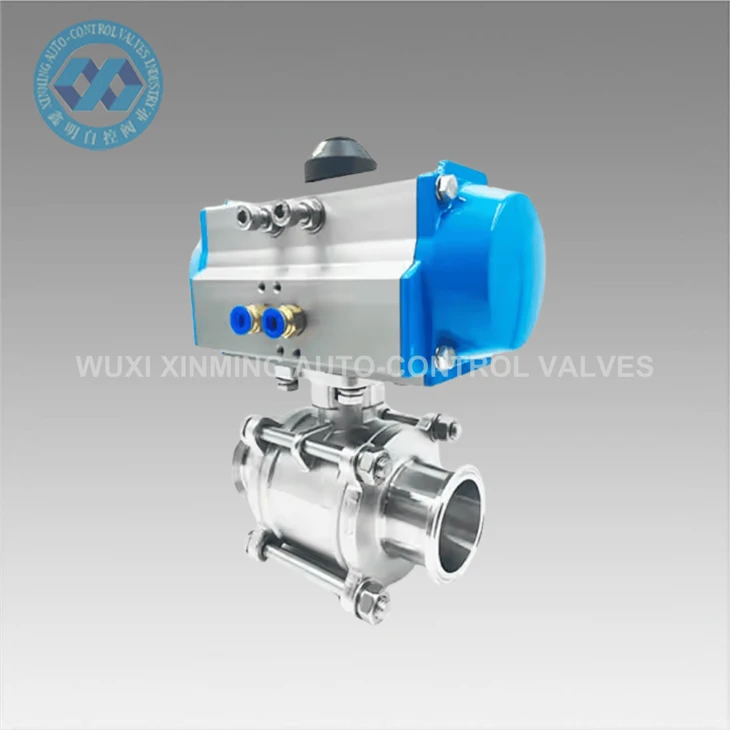

Например, ако работите със система с високо налягане, ще ви трябва клапан с по-висок въртящ момент и задвижващ механизъм, който може да се справи с този въртящ момент. Вижте нашитеСанитарен сферичен кран от неръждаема стомана 304 316за опции, подходящи за различни изисквания за налягане и въртящ момент.
Ефективност на системата
Въртящият момент, необходим за задействане на клапан, може да окаже значително влияние върху цялостната ефективност на флуидна система. Ако въртящият момент е твърде висок, това означава, че задвижващият механизъм трябва да работи по-усилено, което може да доведе до повишена консумация на енергия. От друга страна, ако въртящият момент е оптимизиран, вентилът може да работи гладко с по-малко енергия, намалявайки оперативните разходи в дългосрочен план.
Безопасност
В някои приложения, като например в химическата или нефтената и газовата промишленост, неправилната работа на клапана поради недостатъчен въртящ момент може да има сериозни последици за безопасността. Клапан, който не се затваря правилно, може да доведе до течове, които могат да бъдат опасни за персонала и околната среда. Гарантирането, че изискванията за въртящ момент на клапана са изпълнени, е важна част от поддържането на безопасна работна среда.
Фактори, влияещи върху въртящия момент
Няколко фактора могат да повлияят на въртящия момент при отваряне и затваряне на тънък сферичен кран.
Размер на клапана
Обикновено по-големите клапани изискват повече въртящ момент, за да работят, тъй като имат по-голяма топка и повече повърхност в контакт с течността и леглата на клапана. С увеличаване на размера на клапана, силата, необходима за преместване на топката, също се увеличава.
Налягане на течността
По-високото налягане на течността може да увеличи въртящия момент, необходим за отваряне и затваряне на клапана. Когато налягането е високо, течността упражнява повече сила върху топката, което я прави по-трудна за завъртане. Това важи особено за клапани в системи с високо налягане, като тези, използвани в промишлена хидравлика или тръбопроводни мрежи за високо налягане.
Дизайн на клапана
Дизайнът на вентила, включително типа на седалките, конструкцията на стеблото и цялостната конструкция, може да повлияе на изискванията за въртящ момент. Например клапаните с меки седалки са склонни да имат по-ниски изисквания за въртящ момент в сравнение с тези с метални седалки, тъй като мекият материал намалява триенето.
Посока на потока
Посоката на флуидния поток също може да повлияе на въртящия момент. В някои случаи потокът може да помогне при отваряне или затваряне на клапана, намалявайки необходимия въртящ момент. Въпреки това, в други ситуации, потокът може да създаде допълнително съпротивление, увеличавайки необходимия въртящ момент.
Измерване на въртящия момент
Измерването на въртящия момент на отваряне и затваряне на тънък сферичен кран е важна стъпка за осигуряване на правилното му функциониране. Има няколко метода за измерване на въртящия момент, но най-често срещаният включва използването на динамометричен ключ.
Динамометричният ключ е инструмент, който ви позволява да приложите определено количество въртящ момент към закопчалка или, в този случай, стеблото на клапана. Чрез бавно завъртане на вентила с динамометричния ключ и наблюдение на приложения въртящ момент, можете да определите стойностите на въртящия момент при отваряне и затваряне.
Важно е да се отбележи, че измерванията на въртящия момент трябва да се извършват при специфични условия, като например при определено налягане и температура на течността, за да се осигурят точни резултати.
Приложения и изисквания за въртящ момент
Различните приложения имат различни изисквания за въртящ момент за тънки сферични кранове.
Жилищни водопроводни инсталации
В жилищните водопроводни системи налягането на течността е сравнително ниско, така че изискванията за въртящ момент за тънките сферични кранове също са ниски. Тези клапани обикновено се управляват ръчно и обикновен ръчен лост може да осигури достатъчно сила за отварянето и затварянето им.
Индустриални процеси
В промишлени условия, като химически заводи, рафинерии и съоръжения за производство на електроенергия, изискванията за въртящ момент могат да бъдат много по-високи. Тези приложения често включват течности под високо налягане и големи размери на клапаните, така че са необходими по-мощни задвижващи механизми за управление на клапаните. Например нашатаТрипътен сферичен кран с пневматичен задвижващ механизъм с три скобие предназначен за индустриални приложения, където се изисква прецизен контрол и по-висок въртящ момент.
Хранително-вкусова промишленост
В хранително-вкусовата промишленост тънките сферични кранове обикновено се използват за санитарни приложения. Тези вентили трябва да бъдат лесни за почистване и работа и често имат по-ниски изисквания за въртящ момент. НашитеСанитарен сферичен кран от неръждаема стомана 304 316е чудесен избор за тези приложения, предлагайки надеждна работа с подходящ въртящ момент.
Избор на правилния вентил и задвижващ механизъм
Когато избирате тънък сферичен кран и задвижващ механизъм, е важно да вземете предвид изискванията за въртящ момент. Ето няколко съвета, които ще ви помогнат да направите правилния избор:
Познайте своето приложение
Разберете специфичните изисквания на вашето приложение, включително налягането на течността, температурата, скоростта на потока и размера на клапана. Това ще ви помогне да определите подходящия въртящ момент за клапана.
Консултирайте се с производителя
Обърнете се към производителя на вентила за насоки относно изискванията за въртящ момент. Те могат да ви предоставят подробна информация за работата на вентила и да ви помогнат да изберете правилния задвижващ механизъм.
Помислете за бъдещо разширяване
Ако предвиждате бъдещи промени или разширения във вашата система, изберете клапан и задвижващ механизъм с малко по-висок въртящ момент, за да се приспособят към потенциални увеличения на налягането или потока.
Заключение
В заключение, въртящият момент при отваряне и затваряне на тънък сферичен кран е критичен фактор, който влияе върху неговата производителност, ефективност и безопасност. Като разберете какво е въртящ момент, защо има значение и факторите, които му влияят, можете да вземете информирани решения, когато избирате клапан и задвижващ механизъм за вашето приложение.
Ако търсите тънък сферичен кран и се нуждаете от помощ относно изискванията за въртящ момент или избора на вентил, не се колебайте да се свържете с нас. Ние сме водещ доставчик на тънки сферични кранове и имаме широка гама от продукти, включителноСферичен кран с пневматично задействане, за да отговори на вашите нужди. Нашият екип от експерти е готов да ви помогне в намирането на идеалното решение за вентил за вашия проект. Нека започнем разговора и ще ви предложим правилния вентил за вашето приложение!
Референции
- Valve Handbook, 4-то издание, от Ernest O. Doebelin
- Механика на флуидите и термодинамика на турбомашини, 5-то издание, от SL Dixon и CA Hall
- Индустриални клапани: Ръководство за избор и приложение, от Джон П. Карудърс
