Здравейте! Като доставчик на пневматични задвижващи механизми AT често ме питат за метода на монтиране на тези изящни устройства. Така че реших да отделя малко време, за да ви го разкажа в тази публикация в блога.
Първо, нека разберем какво е AT пневматичен задвижващ механизъм. Това е устройство, което използва сгъстен въздух, за да генерира механично движение. Тези задвижващи механизми са изключително гъвкави и се използват в широк спектър от индустрии, от производството до автоматизацията. Те могат да контролират клапани, амортисьори и други механични компоненти, което ги прави съществена част от много системи.
Сега нека се потопим в методите на монтаж. Има няколко различни начина за монтиране на AT пневматичен актуатор и изборът зависи от конкретното приложение и изискванията на вашата система.
Директен монтаж
Един от най-често срещаните методи за монтаж е директният монтаж. Това включва закрепване на задвижващия механизъм директно към клапана или устройството, което е предназначено да управлява. Процесът е относително лесен. Първо, трябва да се уверите, че монтажната повърхност на вентила и задвижващия механизъм е чиста и без никакви остатъци. След това подравнете отворите на задвижващия механизъм с отворите на клапана. Можете да използвате болтове или винтове, за да закрепите задвижващия механизъм на място. Уверете се, че сте затегнали болтовете равномерно, за да предотвратите несъответствие.
Директният монтаж е страхотен, защото осигурява стабилна и сигурна връзка между задвижващия механизъм и вентила. Освен това намалява необходимото пространство, което е голям плюс в тесни пространства. Въпреки това е важно да се отбележи, че вентилът и задвижващият механизъм трябва да са съвместими по отношение на размер и модел на монтаж.
Монтаж на скоба
Ако директният монтаж не е опция, друг популярен избор е монтажът на скоба. При монтаж на скоба, вие използвате скоба, за да прикрепите задвижващия механизъм към вентила или конструкцията. Скобата действа като посредник между задвижващия механизъм и вентила, което позволява повече гъвкавост по отношение на позиционирането.
За да монтирате задвижващия механизъм с помощта на скоба, първо прикрепете скобата към вентила или конструкцията. Уверете се, че скобата е здраво закрепена. След това прикрепете задвижващия механизъм към скобата с помощта на болтове или винтове. Предимството на монтажа на скоба е, че ви позволява лесно да регулирате позицията на задвижващия механизъм. Това може да бъде полезно, ако трябва да направите известна фина настройка на подравняването или ако вентилът и задвижващият механизъм имат различни монтажни модели.
Монтирането на скоба също осигурява известна изолация между задвижващия механизъм и клапана, което може да помогне за намаляване на вибрациите и шума. Това обаче добавя допълнително тегло и сложност към системата.
Монтаж на фланец
Фланцовият монтаж обикновено се използва в приложения, където се изисква високо ниво на уплътнение. При фланцов монтаж задвижващият механизъм е прикрепен към вентила с помощта на фланец. Фланецът осигурява голяма контактна площ между задвижващия механизъм и клапана, което спомага за създаването на плътно уплътнение.
За да монтирате задвижващия механизъм с помощта на фланец, първо подравнете фланеца на задвижващия механизъм с фланеца на вентила. След това използвайте болтове, за да закрепите фланците заедно. Уверете се, че използвате правилния тип и размер болтове и ги затегнете равномерно, за да осигурите правилно уплътнение. Фланцовият монтаж често се използва в приложения, където има риск от изтичане, като например в тръбопроводи, пренасящи течности или газове.
Съображения за монтаж
Независимо от метода на монтаж, който изберете, има няколко важни съображения, които трябва да имате предвид. Първо, не забравяйте да следвате инструкциите на производителя. Производителят ще предостави конкретни насоки за това как да монтирате задвижващия механизъм безопасно и правилно.
Второ, помислете за ориентацията на задвижващия механизъм. Задвижващият механизъм трябва да бъде монтиран по начин, който позволява лесен достъп до контролните портове и регулиращите винтове. Това ще улесни работата и поддръжката на задвижващия механизъм.
Трето, помислете за средата, в която ще работи задвижващият механизъм. Ако околната среда е тежка, като например в зона с висока температура или висока влажност, може да се наложи да вземете допълнителни предпазни мерки, за да защитите задвижващия механизъм. Например, може да се наложи да използвате защитно покритие или покритие за предотвратяване на корозия.
Видове AT пневматични изпълнителни механизми

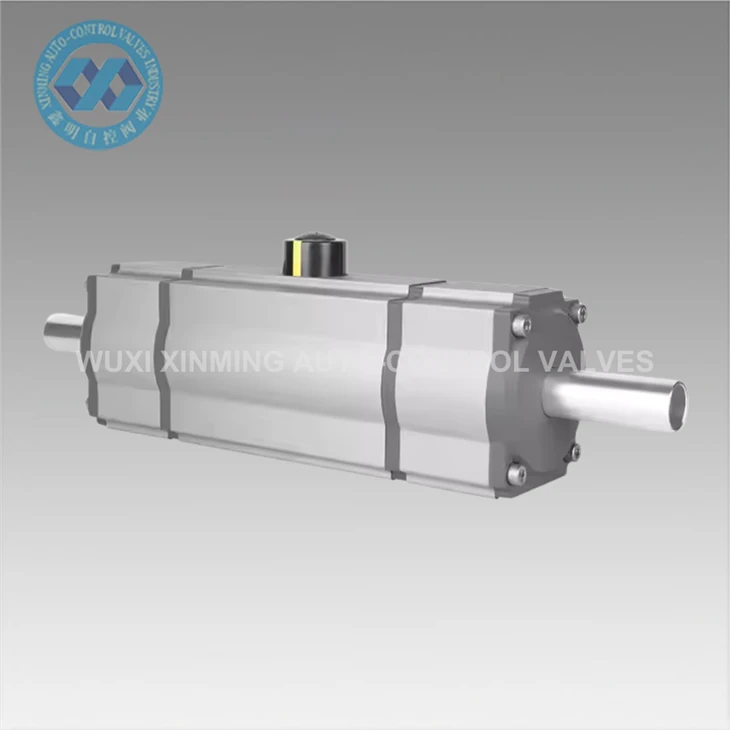

Има различни типове AT пневматични задвижващи механизми и всеки тип може да има малко по-различни изисквания за монтаж. Например, наПневматичен актуатор с двойно действиеизползва сгъстен въздух, за да движи задвижващия механизъм в двете посоки. Когато монтирате задвижващ механизъм с двойно действие, трябва да се уверите, че линиите за подаване на въздух са свързани правилно.
TheВисокопроизводителни пневматични задвижващи механизми за взискателни автоматизирани задачиса проектирани да се справят с по-взискателни приложения. Тези задвижващи механизми може да изискват по-здрав метод на монтиране, за да се гарантира, че могат да издържат на високи сили и натиск.
TheПневматичен актуатор Rt063dе специфичен модел, който може да има свои собствени уникални изисквания за монтаж. Винаги се обръщайте към ръководството на продукта за подробни инструкции.
Заключение
В заключение, методът на монтаж на AT пневматичен актуатор зависи от конкретното приложение и изискванията на вашата система. Директен монтаж, монтаж на конзола и монтаж на фланец са жизнеспособни опции, всяка със своите предимства и недостатъци.
Ако търсите AT пневматичен задвижващ механизъм или имате въпроси относно методите на монтаж, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите правилното решение за вашите нужди. Независимо дали сте малък бизнес или голяма корпорация, ние можем да ви предоставим висококачествени задвижващи механизми и експертни съвети относно монтажа и поддръжката. И така, нека започнем разговор и да видим как можем да работим заедно, за да отговорим на вашите нужди от автоматизация.
Референции
- Ръководства на производителя за пневматични актуатори AT
- Индустриални стандарти за монтаж на пневматичен актуатор
