Ей там! Като доставчик на заварени клапани с топка, често ме питат за разликите между плаващи и монтирани на Trunnion заварени клапани с топка. И така, реших, че ще напиша този блог, за да го разбия по прост и лесен за разбиране начин.
Да започнем с основите. Клапанът на топка е вид клапан, който използва сферичен диск, за да контролира потока на течността през тръба. Топката има дупка в средата и когато клапанът е отворен, отворът се подравнява с тръбата, което позволява течността да преминава през. Когато клапанът е затворен, топката се завърта на 90 градуса, блокирайки потока на течността.
Сега, нека поговорим за двата основни типа заварени клапани с топка: плаващи и монтирани на Трън.
Плаващи заварени клапани
Плаващият заварен топлен клапан е най -често срещаният тип топка клапан. В този дизайн топката не е фиксирана на място, но е свободна да плава между двете места. Когато клапанът е затворен, налягането на течността натиска топката към седалката надолу по веригата, създавайки стегнато уплътнение. Седалката нагоре по течението осигурява само поддръжка и не допринася значително за уплътнението.
Едно от основните предимства на плаващия заварен вентил е неговата простота. Той има по-малко части в сравнение с монтиран на Trunnion топка клапан, което го прави по-лесно и по-евтино за производството. Освен това има сравнително компактен дизайн, който го прави подходящ за приложения, където пространството е ограничено.
Друго предимство е отличното му запечатване. Дизайнът на плаваща топлина позволява на клапана да се адаптира към промените в налягането и температурата, като гарантира плътно уплътнение дори при различни условия. Това го прави идеален за приложения, при които е необходима висока степен на предотвратяване на течове, например в нефтената и газовата промишленост.
Плаващите заварени клапани обаче също имат някои ограничения. Обикновено те не са подходящи за приложения с високо налягане, тъй като налягането на течността може да доведе до деформация на топката, което води до загуба на запечатване. Те също не се препоръчват за клапани с голям диаметър, тъй като теглото на топката може да доведе до провисване, като отново се отразява на уплътнението.
Ако се интересувате от нашите плаващи заварени топки или други видове точни клапани като1бр за топка на резбата, не се колебайте да се свържете с нас за повече информация.
Заварени клапани с монтиране на Trunnion
От друга страна, монтиран на Trunnion заварен клапан има различен дизайн. В този тип клапан топката се поддържа от Trunnions, които са малки валове, разположени в горната и долната част на топката. Трънките позволяват на топката да се върти свободно, като същевременно я държи на място.
Основното предимство на монтирания на Trunnion заварен клапан е способността му да обработва приложения с високо налягане и голям диаметър. Поддръжката на Trunnion намалява натоварването на седалките, като предотвратява деформацията на топката под високо налягане. Това го прави подходящ за приложения в нефтената и газовата промишленост, където тръбопроводите с високо налягане са често срещани.
Друго предимство е подобрената му издръжливост. Поддръжката на Trunnion помага да се разпределя равномерно натоварването през топката и седалките, намалявайки износването. Това води до по -дълъг експлоатационен живот на клапана, който може да ви спести пари в дългосрочен план.
Въпреки това, монтираните на Trunnion заварени клапани са по-сложни и скъпи за производство в сравнение с плаващите топкови клапани. Те също имат по -голям отпечатък, който може да не е подходящ за приложения, където пространството е ограничено.

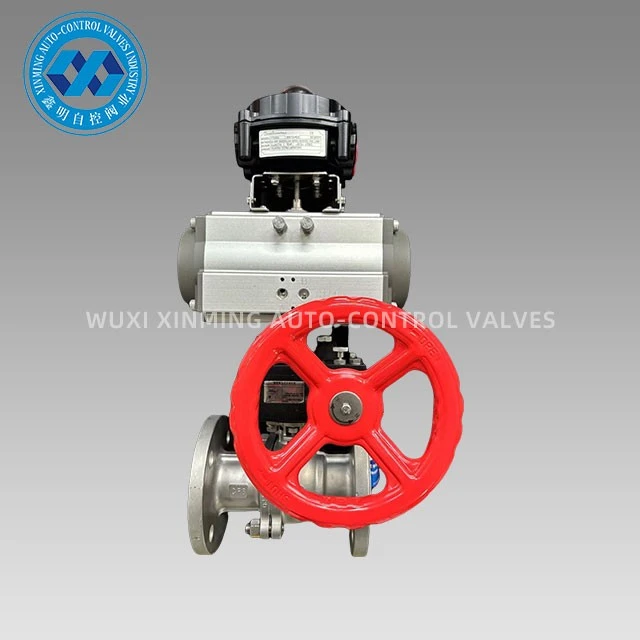

Ако се нуждаете от монтиран на Trunnion заварен вентил за вашето приложение с високо налягане или се интересувате от нашитеПневматичен топка на експлозия, устойчив на експлозияилиПневматичен топлен клапан, не се колебайте да се свържете с нас.
Ключови разлики
Сега, когато обсъдихме основните характеристики на плаващите и монтираните на Trunnion заварени клапани с топка, нека обобщим ключовите разлики между двете:
- Дизайн: Основната разлика се крие в начина, по който се поддържа топката. Плаващият топлен клапан има топка, която е свободна да плава между седалките, докато монтираният с Trunnion топка клапан има топка, която се поддържа от Trunnions.
- Оценка на налягането: Плаващите топкови клапани обикновено са подходящи за приложения с ниско до средно налягане, докато монтираните на Trunnion топкови клапани могат да се справят с приложения с високо налягане.
- Размер: Плаващите топкови клапани се използват по-често за малки до средни диаметри, докато монтираните на Trunnion топкови клапани са предпочитани за клапаните с голям диаметър.
- Изпълнение на уплътняване: И двата типа клапани предлагат добри показатели за уплътняване, но плаващият топлен клапан разчита повече на налягането на течността, за да създаде уплътнение, докато монтираният с топка клапан на Trunnion има по-стабилен механизъм за уплътнение.
- Разходи: Плаващите топкови клапани обикновено са по-евтини за производство и закупуване в сравнение с монтираните на Trunnion точни клапани.
Кой трябва да изберете?
Изборът между плаващ и монтиран на Trunnion заварен клапан зависи от няколко фактора, включително налягането и температурата на приложението, размера на клапана и бюджета.
Ако работите върху приложение с ниско до средно налягане с малък до среден диаметър и цената е основна грижа, плаващият заварен клапан с топка може да бъде най-добрият избор. Той предлага добри резултати за запечатване на сравнително ниска цена.
От друга страна, ако се занимавате с приложения с високо налягане и голям диаметър, заварен клапан с топка на Trunnion е пътят. Той може да се справи с високото налягане и осигурява по -трайно и надеждно решение.
Тук сме, за да ви помогнем да направите правилния избор за вашето конкретно приложение. Независимо дали се нуждаете от плаващ или монтиран на Trunnion заварен бален клапан или всеки друг тип топка от нашата продуктова гама, можем да ви предоставим експертните съвети и висококачествените продукти, от които се нуждаете. Просто се свържете с нас и ние ще започнем дискусията за обществени поръчки.
ЛИТЕРАТУРА
- Наръчник на клапана, 4 -то издание, от Jstjst Smith
- Индустриални клапани: Избор и оразмеряване, от Jrajra Perry
