Ей там! Като доставчик на санитарни бални клапани, имам много опит, когато става въпрос за това да се уверя, че тези клапани изпълняват отгоре - Notch. В този блог ще ви преведа как да тествате работата на санитарен бален клапан.
1. Визуална проверка
Преди дори да започнем действителното тестване на производителността, е от съществено значение добър стара визуална проверка. Разгледайте внимателно клапана. Проверете за всякакви очевидни признаци на повреди като пукнатини, вдлъбнатини или драскотини по тялото, топката и стъблото на клапана. Повредения клапан може да компрометира работата си веднага от прилепа. Също така, разгледайте уплътненията и уплътненията. Те трябва да са в добро състояние, без признаци на износване, стареене или деформация. Ако забележите проблеми по време на тази визуална проверка, това е червен флаг и може да искате да помислите за подмяна на клапана или дефектните части.
2. Тестване на налягането
Един от най -важните аспекти на тестването на санитарен топлен клапан е тестването на налягане. Това ни помага да определим колко добре клапанът може да се справи с различни нива на налягане, без да изтича.
Тестване на хидростатично налягане
За тестване на хидростатично налягане използваме водата като тестова среда. Първо, затворете клапана и го свържете към платформа за налягане - тестване. Напълнете клапана и свързаните тръби с вода, като се уверите, че изхвърлят всеки въздух. След това постепенно увеличаване на налягането до тестовото налягане. Това тестово налягане обикновено се определя от индустриалните стандарти или спецификациите на клапана.
За повечето санитарни бални клапани тестовото налягане е около 1,5 пъти повече от максималното работно налягане. Поддържайте налягането стабилно за определен период, обикновено 5 - 10 минути. През това време внимателно проверете клапана за всякакви признаци на изтичане. Проверете всички фуги, уплътнения и самия корпус на клапана. Ако видите някакво капене или проникване на вода, това означава, че има проблем с ефективността на уплътняването на клапана.
Пневматично тестване на налягането
Тестването на пневматичното налягане използва въздух или инертен газ като азот. Процесът е подобен на хидростатичното тестване, но има няколко разлики. Тъй като газовете са по -сгъваеми от течностите, натрупването на налягане и освобождаването трябва да се извършва по -внимателно. Освен това, тъй като течовете на газ могат да бъдат по -трудни за откриване на визуално, често използваме сапунен воден разтвор, за да проверим за течове.
Нанесете сапунена вода върху всички потенциални точки на теч на клапана. Ако има изтичане, изтичащият газ ще образува мехурчета в сапунената вода. Точно както при хидростатичните тестове, поддържайте тестовото налягане за определено време и следете внимателно клапана.
3. Тестване на потока
Тестването на потока е друга решаваща част от оценката на работата на санитарния топка. Помага ни да разберем колко добре клапанът може да контролира потока на течността през нея.
Отворено - Тестване на потока
В отворено - тестване на потока, отворете напълно клапана и оставете течността (или водата или представителната течност на процеса) да преминава през него при известен дебит. Измерете спада на налягането през клапана, като използвате измервателни уреди, инсталирани нагоре и надолу по течението на клапана. Спадът на налягането показва съпротивлението, което клапанът предлага на потока.
Спадът с ниско налягане означава, че клапанът има добри характеристики на потока, което позволява на течността да преминава лесно. Спадът с високо налягане може да доведе до повишена консумация на енергия и намалена ефективност на системата. Сравнете измерения спад на налягането с посоченото налягане на клапана - кривата на капка. Ако измерената стойност е значително по -висока от определената стойност, това може да означава, че има проблем с вътрешния дизайн или блокажи на клапана вътре в клапана.
Поток - Контролно тестване
Поток - Изпитване на контрол се използва за проверка на това колко добре клапанът може да регулира дебита. Постепенно регулирайте клапана от напълно отворен до напълно затворен и измервайте съответните дебити в различни позиции на клапана. Това ни помага да създадем крива на контрол на потока за клапана.
Добре изпълняващ се санитарен бален клапан трябва да може да осигури гладко и прецизно управление на потока. Ако дебитът се промени нередно или ако клапанът не затвори потока напълно, когато е напълно затворен, има проблем с неговия поток - управление.
4. Тестване на въртящия момент
Тестването на въртящия момент е свързано с това колко сила е необходима за отваряне и затваряне на клапана. Това е важно, защото влияе върху лекотата на работа и дългосрочната издръжливост на клапана.
Използвайте гаечен ключ, за да измерите въртящия момент, необходим за отваряне и затваряне на клапана. Стойностите на въртящия момент трябва да бъдат в диапазона, определен от производителя на клапаните. Ако въртящият момент е твърде висок, това може да означава, че има триене вътре в клапана, може би поради несъответствие, повредени части или неправилно смазване. От друга страна, ако въртящият момент е твърде нисък, той може да показва свободен или износен вътрешен механизъм.
5. Тестване на изтичане на седалката
Изпитването на изтичане на седалката е фокусирано върху способността на клапана да се запечатва, когато е затворен. Има различни методи за тестване на изтичането на седалката, но един общ начин е да се използва проследяващ газ, като хелий.
Първо, затворете клапана и създайте запечатана камера около седалката на клапана. Въведете проследяващия газ в едната страна на клапана. След това използвайте устройство за откриване на газ, за да измервате количеството газ, което изтича през седалката до другата страна.
Допустимата скорост на изтичане на седалката обикновено се определя от индустриалните стандарти. Ако измерената скорост на изтичане надвишава тази граница, работата на уплътняването на седалката на клапана не е в съответствие.
6. Тестване на цикъла
Тестването на цикъла включва отваряне и затваряне на клапана многократно, за да се симулира реална употреба на света. Това ни помага да проверим издръжливостта и надеждността на клапана във времето.
Настройте автоматизирана тестова платформа за отваряне и затваряне на клапана на определена честота. Броят на циклите може да варира в зависимост от планираното приложение на клапана, но обикновено е в хилядите. По време на тестването на цикъла следете работата на клапана, включително изискванията на въртящия момент, характеристиките на потока и изтичането на седалката.
Ако клапанът започне да показва признаци на износване, като увеличен въртящ момент, намален поток или увеличено изтичане на седалката с увеличаване на броя на циклите, той може да не е подходящ за дългосрочна употреба.
Нашата продуктова гама

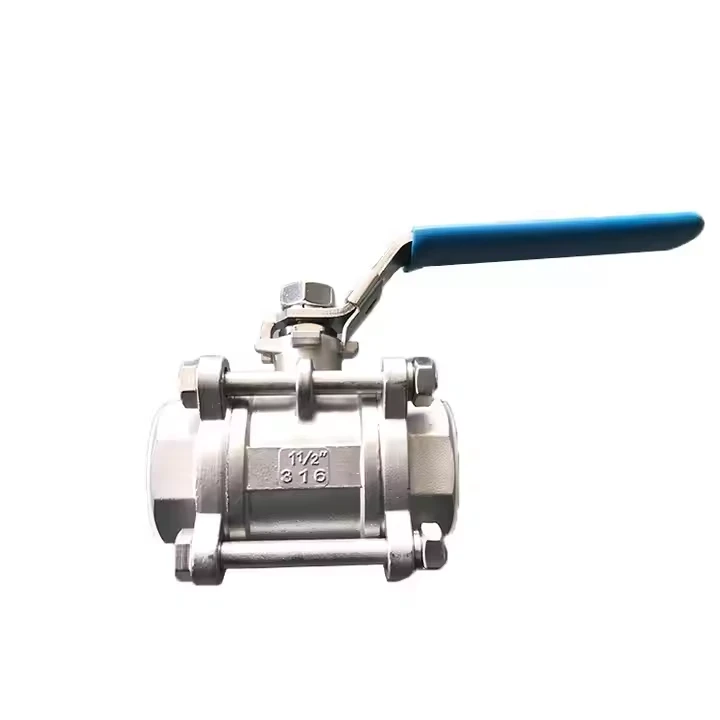

Ние предлагаме голямо разнообразие от санитарни бални клапани, за да задоволим различните нужди на клиентите. Например имамеПневматичен задвижващ вафла тънка топка клапан, който е известен със своя компактен дизайн и отлична производителност. НашитеПневматичен точен клапан месингов топлен клапан с висококачествен топлен клапане направен от висококачествен месинг, осигурявайки добра устойчивост на корозия. И ако имате нужда от клапан с въртене от 180 градуса, нашата180 градуса пневматичен задвижващ механизъм 3 -начин бален клапане чудесен избор.
Ако сте на пазара на санитарни бални клапани и искате да гарантирате, че получавате продукт с висока производителност, не се колебайте да достигнете. Можем да предоставим подробна информация за продукта и да ви помогнем с процеса на тестване, за да се уверим, че клапанът отговаря на вашите специфични изисквания. Свържете се с нас за обществени поръчки и нека започнем страхотни бизнес отношения!
ЛИТЕРАТУРА
- ASME B16.34 - клапани - фланцирани, резбовани и заваръчен край
- API 598 - Проверка и тестване на клапана
- ISO 5208 - Промишлени клапани - Изпитване на налягането на клапаните
