Инсталирането на дроселна клапа WCB в тръбопровод с високоскоростен поток изисква внимателно планиране и прецизно изпълнение. Като доставчик на WCB бътерфлай клапа, бях свидетел от първа ръка на важността на правилното монтиране за осигуряване на дългосрочна работа на клапата и цялостната безопасност на тръбопроводната система. В този блог ще споделя подробни стъпки и съображения за този процес на инсталиране.
Предварителна инсталационна подготовка
Преди започване на инсталацията е изключително важно да се извърши цялостна проверка на дроселната клапа WCB и тръбопровода. Първо проверете клапана за видими повреди по време на транспортиране, като драскотини, вдлъбнатини или пукнатини по тялото, диска или стеблото на клапана. Уверете се, че всички компоненти на вентила, включително уплътненията, болтовете и гайките, са в добро състояние.
След това разгледайте тръбопровода. Измерете вътрешния диаметър на тръбопровода, за да потвърдите, че съответства на размера на вентила. Тръбопроводът трябва да е чист и без остатъци, ръжда или други замърсители, които биха могли да повлияят на уплътнителната ефективност на клапана. Използвайте подходящи инструменти за почистване, като четки и сгъстен въздух, за да почистите изцяло тръбопровода.
Избор на правилното местоположение
Изборът на правилното място за дроселната клапа WCB във високоскоростния тръбопровод е от съществено значение. Вентилът трябва да се монтира в прав участък от тръбопровода, далеч от колена, тройници или други смущаващи потока елементи. Препоръчва се прав участък от поне 5 - 10 пъти диаметъра на тръбата преди и 2 - 3 пъти диаметъра на тръбата след клапана. Това позволява на потока да бъде стабилен преди и след преминаване през клапана, намалявайки риска от кавитация и прекомерно износване.
Също така помислете за достъпността на вентила за поддръжка и работа. Вентилът трябва да бъде монтиран на място, където може да бъде лесно достъпен за проверка, ремонт и подмяна. Избягвайте да инсталирате вентила в зони с ограничено пространство или където може да бъде блокиран от друго оборудване.
Монтаж на вентила
След като местоположението е определено, е време да монтирате дроселната клапа WCB. Първо поставете уплътненията от двете страни на вентила. Уверете се, че уплътненията са центрирани и подравнени правилно спрямо клапана и фланците на тръбопровода. Уплътненията трябва да бъдат направени от материал, съвместим с флуида в тръбопровода и работните условия.
След това подравнете вентила с фланците на тръбопровода. Използвайте инструмент за подравняване на фланци, за да се уверите, че отворите за болтове във вентила и фланците на тръбопровода са идеално подравнени. Поставете болтовете през отворите и затегнете гайките равномерно. Не затягайте гайките докрай на този етап, тъй като това може да доведе до разминаване.
Затягане на болтовете
Правилното затягане на болтовете е критично за монтаж без течове. Използвайте динамометричен ключ, за да затегнете болтовете до препоръчителната стойност на въртящия момент, указана от производителя на клапана. Затегнете болтовете кръстосано, за да осигурите равномерно разпределение на силата на затягане. Прекомерното затягане на болтовете може да повреди уплътненията и фланците на клапана, докато недостатъчното затягане може да доведе до изтичане.
След като затегнете болтовете до първоначалната стойност на въртящия момент, проверете отново подравняването на клапана и тръбопровода. Ако е необходимо, направете малки настройки и след това затегнете отново болтовете до крайната стойност на въртящия момент. Този процес помага да се осигури правилно уплътнение и да се предотвратят евентуални течове.
Тестване на клапана
След като инсталацията приключи, е необходимо да тествате дроселната клапа WCB. Първо, извършете визуална проверка, за да проверите за очевидни признаци на разместване или повреда. След това извършете тест под налягане, за да проверите целостта на инсталацията.
Затворете крана и постепенно увеличете налягането в тръбопровода до работното налягане. Проверете за течове около фланците на клапана, уплътненията или тялото на клапана. Ако бъдат открити течове, незабавно изключете системата, освободете налягането и проверете отново инсталацията. Направете необходимите настройки, като например затягане на болтовете или подмяна на уплътненията, и след това повторете теста за налягане.
Специални съображения за високоскоростен поток
При тръбопровод с високоскоростен поток трябва да се вземат предвид допълнителни съображения. Високоскоростният поток може да причини кавитация, което представлява образуването и свиването на мехурчета от пара във течността. Кавитацията може да повреди диска на клапана, седалката и други компоненти, което води до намалена производителност на клапана и по-кратък експлоатационен живот.
За да предотвратите кавитация, обмислете използването на вентил с подходящ дизайн, като например дроселна клапа с висока производителност. Тези вентили са проектирани да се справят с високоскоростен поток и да намалят риска от кавитация. Освен това можете да инсталирате устройства за контрол на потока преди вентила, за да намалите скоростта на потока и да го стабилизирате.
Поддръжка и мониторинг
Редовната поддръжка и мониторинг са от съществено значение за дългосрочната работа на дроселната клапа WCB във високоскоростен тръбопровод. Създайте график за поддръжка, за да проверявате периодично клапана. Проверете състоянието на уплътненията, болтовете и диска на клапана и седалката за износване или повреда. Сменете всички износени компоненти своевременно.
Следете работните параметри на вентила, като налягане, температура и дебит. Всички значителни промени в тези параметри може да означават проблем с клапана или тръбопроводната система. Използвайте система за мониторинг, за да събирате и анализирате данните и да предприемате подходящи действия въз основа на резултатите.
Свързани продукти

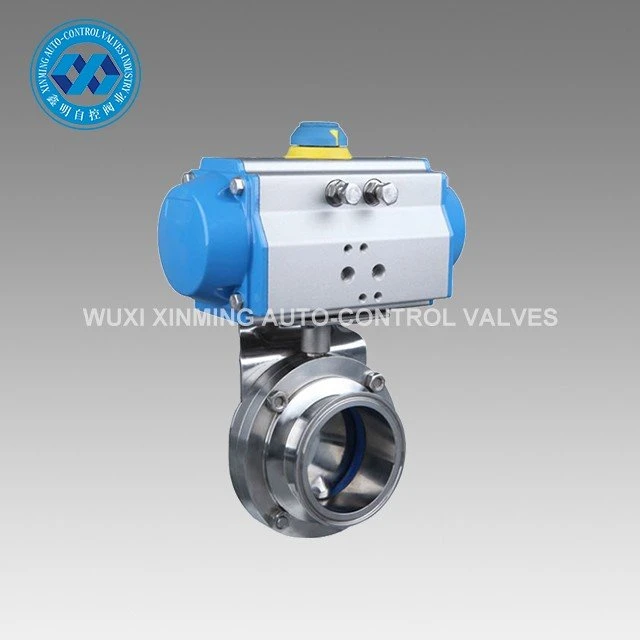

Като доставчик на WCB бътерфлай клапи, ние също предлагаме широка гама от други висококачествени бътерфлай клапи. Например нашатаНова пневматична дроселна клапа от неръждаема стоманае предназначен за различни индустриални приложения, осигурявайки надеждна работа и лесна работа. НашитеСанитарна дроселна клапае подходящ за хранително-вкусовата промишленост, производството на напитки и фармацевтичната промишленост, като отговаря на строги хигиенни стандарти. И нашитеПневматичен актуатор Tri - ексцентричен бътерфлай клапане идеален за приложения с високо налягане и висока температура.
