Инсталирането на дроселна клапа във вертикален тръбопровод е задача, която изисква внимателно планиране и изпълнение. Като доверен доставчик на бътерфлай клапа, ние разбираме колко е важно да ви предоставим изчерпателни насоки за този процес. В този блог ще ви преведем през стъпките за инсталиране на дроселна клапа във вертикален тръбопровод, гарантирайки успешна и ефективна инсталация.
1. Предварителна инсталационна подготовка
Оценка на тръбопровода
Преди да монтирате дроселната клапа, важно е внимателно да оцените вертикалния тръбопровод. Проверете диаметъра на тръбопровода, материала и работните условия, на които ще бъде подложен, като налягане, температура и вида на течността, протичаща през него. Вентилът, който изберете, трябва да е съвместим с тези фактори. Например, ако имате работа с тръбопровод, пренасящ корозивни течности, вентилът, изработен от устойчиви на корозия материали като неръждаема стомана, би бил подходящ.
Избор на клапан

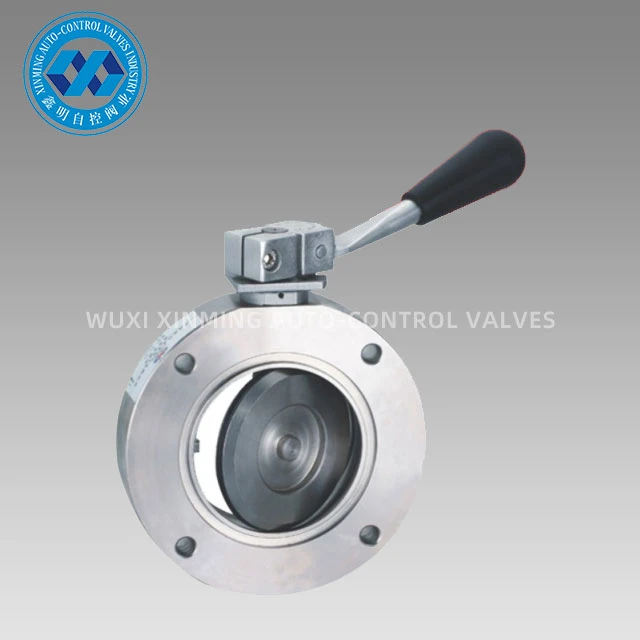

Като доставчик на бътерфлай клапа, ние предлагаме широка гама от клапи, за да отговорим на различни нужди. Може да разгледате нашитеПерсонализиран дроселен клапан с единично и двойно действие, което осигурява гъвкавост при работа. Ако вашето приложение включва вакуумна среда, нашатаВакуумна дроселна клапаби било идеален избор. За отрасли с високи хигиенни изисквания, като храни и напитки или фармацевтични продукти, нашитеСанитарна дроселна клапае проектиран да отговаря на строгите стандарти.
Събиране на инструменти и материали
Съберете всички необходими инструменти и материали за монтажа. Ще ви е необходим гаечен ключ или комплект гнезда, за да затегнете болтовете, измервателна лента, за да осигурите правилно подравняване, уплътнения за непропускливо уплътнение и предпазно оборудване като ръкавици и предпазни очила.
2. Проверка на клапана
Визуална проверка
Проверете дроселната клапа за видими повреди, като пукнатини, вдлъбнатини или драскотини. Проверете диска, стеблото и уплътненията, за да се уверите, че са в добро състояние. Всяка повреда на тези компоненти може да повлияе на работата на вентила и да доведе до течове или неизправност.
Функционален тест
Преди монтажа извършете функционален тест на вентила. Завъртете дръжката на вентила или задвижващия механизъм в целия му обхват на движение, за да осигурите гладка работа. Дискът трябва да се отваря и затваря свободно, без никакво обвързване.
3. Подготовка на тръбопровода
Почистване на тръбопровода
Почистете старателно вертикалния тръбопровод, за да отстраните всякакви остатъци, мръсотия или ръжда. Това осигурява чиста и равна повърхност за монтажа на вентила и предотвратява навлизането на чужди предмети във вентила и причиняването на повреда. За тази цел можете да използвате препарат за почистване на тръби или телена четка.
Маркиране на мястото за инсталиране
Маркирайте точното място на тръбопровода, където ще бъде монтирана дроселната клапа. Измерете дължината на вентила и маркирайте съответните позиции на тръбопровода. Уверете се, че има достатъчно място от двете страни на вентила за лесен достъп по време на поддръжка.
Рязане на тръбопровода (ако е необходимо)
Ако тръбопроводът трябва да бъде отрязан, за да побере вентила, използвайте подходящ нож за рязане на тръби. Направете чист и прав разрез, за да осигурите правилно подравняване с вентила. След рязане отстранете ръбовете на тръбопровода, за да предотвратите повреда на уплътненията.
4. Монтаж на вентила
Поставяне на уплътненията
Поставете уплътнения от двете страни на фланците на вентила. Уплътненията трябва да са с правилния размер и материал, за да осигурят плътно уплътнение. Уверете се, че уплътненията са центрирани и нямат гънки или гънки.
Подравняване на вентила
Внимателно подравнете вентила с маркираните позиции на тръбопровода. Използвайте измервателна лента, за да се уверите, че вентилът е центриран и перпендикулярен на тръбопровода. Несъответствието може да причини напрежение върху клапана и тръбопровода, което води до течове и преждевременна повреда.
Завинтване на вентила
Поставете болтове през фланците на вентила и фланците на тръбопровода. Използвайте гаечен ключ или комплект гнезда, за да затегнете равномерно болтовете. Затегнете болтовете кръстосано, за да осигурите равномерен натиск върху уплътненията. Не затягайте прекалено много болтовете, тъй като това може да повреди уплътненията или фланците на клапана.
5. Проверки след инсталацията
Тест за течове
След монтажа направете тест за теч. Затворете крана и приложете налягане към тръбопровода. Проверете за течове около фланците на вентила. Ако бъдат открити течове, разхлабете леко болтовете, регулирайте уплътненията и затегнете отново болтовете.
Функционален тест
Още веднъж извършете функционален тест на вентила. Отворете и затворете вентила няколко пъти, за да осигурите гладка работа. Проверете дали дръжката на клапана или задвижващият механизъм се движат свободно и дали дискът се отваря и затваря напълно.
Проверка на системата
Проверете цялата тръбопроводна система, за да се уверите, че функционира правилно. Наблюдавайте налягането, дебита и температурата, за да се уверите, че са в нормалния работен диапазон.
6. Съображения за поддръжка
Редовната поддръжка е от решаващо значение за осигуряване на дългосрочна работа на дроселната клапа във вертикалния тръбопровод. Периодично проверявайте вентила за признаци на износване, корозия или течове. Смажете стеблото на клапана и движещите се части, както е препоръчано от производителя. Сменете уплътненията и уплътненията, ако показват признаци на повреда или влошаване.
Заключение
Монтирането на дроселна клапа във вертикален тръбопровод изисква внимателно внимание към детайла. Като следвате стъпките, описани по-горе, можете да осигурите успешна инсталация, която ще осигури надеждна работа. Като водещ доставчик на бътерфлай клапи, ние се ангажираме да предоставяме висококачествени клапи и цялостна поддръжка на нашите клиенти. Ако имате някакви въпроси относно избора на вентил, монтажа или поддръжката, или ако се интересувате от закупуването на нашите дроселни клапи, моля не се колебайте да се свържете с нас за по-нататъшно обсъждане. Очакваме с нетърпение да обслужваме вашите нужди и да ви помогнем да постигнете оптимална производителност във вашите тръбопроводни системи.
Референции
- „Наръчник за инсталиране на клапани“ – Обща справочна книга за индустрията на клапаните за насоки за монтаж
- Ръководства за монтаж на производителя за конкретни модели дроселни клапи
