Здравейте! Като доставчик на електромагнитни клапани, видях от първа ръка колко важно е да изберете правилната бобина за вашия електромагнитен клапан. Не става въпрос само за нанасяне на някоя стара намотка; може да подобри или наруши работата на вашия клапан. И така, нека се потопим в това как можете да изберете перфектната намотка за вашия електромагнитен клапан.
Разбиране на основите на бобините на електромагнитния клапан
Първо, нека поговорим какво всъщност прави бобината на електромагнитния клапан. Бобината на електромагнитния клапан е електромеханично устройство, което преобразува електрическата енергия в механична енергия. Когато електрически ток преминава през бобината, той създава магнитно поле. Това магнитно поле след това движи бутало вътре във вентила, което или отваря или затваря клапана, за да контролира потока на течност или газ.
Налични са различни видове намотки, като най-често срещаните са AC (променлив ток) и DC (постоянен ток). Бобините за променлив ток обикновено се използват в приложения, където захранването е променлив ток, както в повечето индустриални настройки. Те са известни с високия си начален въртящ момент, което означава, че могат бързо да движат буталото, за да отворят или затворят клапана. От друга страна, DC бобините се използват, когато е налично захранване с постоянен ток. Те са по-енергийно ефективни и произвеждат по-малко топлина в сравнение с AC намотките.
Фактори, които трябва да имате предвид при избора на бобина
Напрежение
Един от най-важните фактори, които трябва да имате предвид, е напрежението на бобината. Трябва да се уверите, че напрежението на бобината съответства на захранването във вашето приложение. Ако напрежението е твърде ниско, намотката може да не генерира достатъчно магнитна сила, за да задейства правилно вентила. Обратно, ако напрежението е твърде високо, то може да прегрее намотката и да доведе до изгарянето ѝ.
Например, ако вашето захранване е 24V DC, трябва да изберете DC намотка, номинална за 24V. Винаги е добра идея да удвоите - проверете изискванията за напрежение на вашата система, преди да направите покупка.
Температурен рейтинг
Температурният рейтинг на намотката също е от решаващо значение. Различните среди имат различни температурни диапазони и намотката трябва да може да издържа на тези температури, без да губи своята производителност. Например, във високотемпературна промишлена среда ще ви е необходима намотка с висока температура. Ако използвате намотка с нискотемпературен рейтинг в гореща среда, тя може да се разгради бързо и да доведе до повреда на клапана.
Работен цикъл
Коефициентът на запълване се отнася до времето, през което бобината е под напрежение в сравнение с общото време. Има различни типове цикли на работа, като непрекъснато, периодично и кратко време. Бобината с непрекъснат режим на работа е проектирана да бъде захранвана през цялото време, докато бобината с периодичен режим може да бъде захранвана за определен период от време и след това да бъде изключена.
Ако изберете бобина с грешен работен цикъл, тя може да прегрее и да се повреди. Например, използването на намотка за кратко време за продължителна работа ще доведе до нейното прегряване и в крайна сметка ще се повреди.
Клас на изолация
Класът на изолация на бобината определя нейната способност да устои на електрически пробив. По-високите класове на изолация могат да понесат повече напрежение и топлина, без да се повредят. Когато избирате намотка, помислете за електрическата среда, в която ще работи. В среда с високо напрежение или висока температура се препоръчва намотка с по-висок клас на изолация.
Материали и конструкция на намотките
Материалите, използвани в конструкцията на намотката, също могат да повлияят на нейната работа. Най-често срещаните материали за намотката на бобината са мед и алуминий. Медта е по-добър проводник на електричество от алуминия, което означава, че може да пренася електрическа енергия по-ефективно. Медта обаче е и по-скъпа.
Важен е и изолационният материал. Добрата изолация може да предотврати късо съединение и да подобри живота на бобината. Някои намотки използват епоксидна смола или други видове изолационни материали за защита на намотката.
Съвместимост с електромагнитен клапан
От съществено значение е да се уверите, че бобината е съвместима с вашия електромагнитен клапан. Различните вентили имат различни размери и дизайн и бобината трябва да пасва правилно. Стилът на монтаж на бобината трябва да съответства на изискванията за монтаж на вентила.
Например, някои вентили имат резбова връзка за серпентината, докато други имат дизайн с щракване или фланец. Уверете се, че знаете спецификациите на вентила, преди да изберете бобина.
Приложение - Специфични съображения
Приложението, в което ще се използва електромагнитният клапан, също играе голяма роля при избора на бобина. Нека да разгледаме някои често срещани приложения:
Индустриална автоматизация

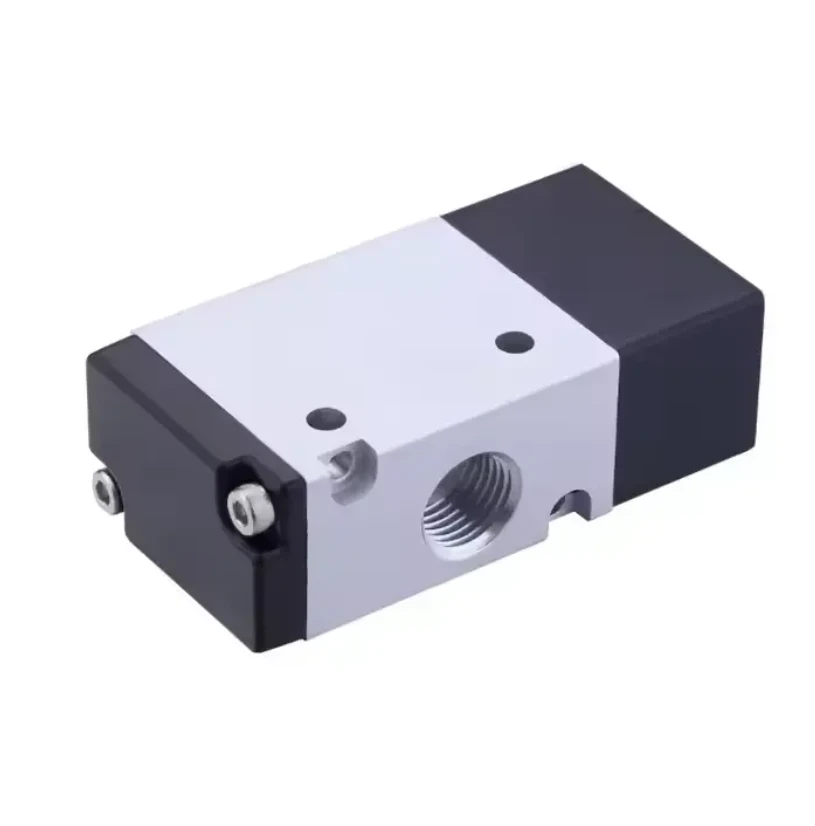

В индустриалната автоматизация електромагнитните вентили се използват за управление на потока от течности и газове в различни процеси. За приложения катоЕлектромагнитен клапан с пневматичен въздушен контрол на промишлената автоматизация, ще ви е необходима намотка, която може да работи с висока честота. Тези намотки трябва да имат бързо време за реакция, за да осигурят бързо отваряне и затваряне на вентила, което е от решаващо значение за ефективните процеси на автоматизация.
Пневматични системи

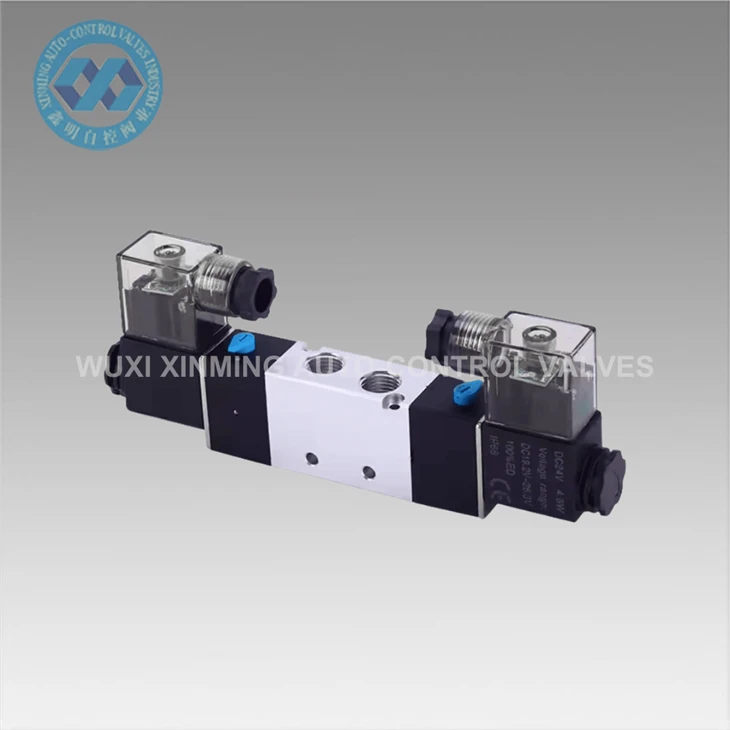

Пневматичните системи използват сгъстен въздух за работа. Електромагнитните клапани в пневматичните системи често изискват намотки, които могат да работят с налягането и дебита на сгъстения въздух. АВисокоефективен двупозиционен петпътен пневматичен електромагнитен вентил с електрическа намоткаможе да се нуждае от намотка, която може да генерира достатъчно сила, за да преодолее въздушното налягане и да движи буталото на клапана плавно.
Измервателна апаратура и управление
В приложенията за измерване и управление прецизността е ключова. Клапани катоYT1000L 4~20mA електрически/пневматичен клапан позиционеризискват намотки, които могат да осигурят точна и стабилна работа. Бобината трябва да може да реагира прецизно на управляващите сигнали, за да осигури правилното позициониране на вентила.
Тестване и осигуряване на качеството
Преди да инсталирате нова бобина е добра идея да я тествате. Можете да използвате мултицет, за да проверите съпротивлението на бобината. Стойността на съпротивлението трябва да съответства на спецификациите, предоставени от производителя. Ако съпротивлението е твърде високо или твърде ниско, това може да означава проблем с намотката.
Освен това потърсете намотки, които се доставят със сертификати за качество. Уважаемите производители ще тестват своите намотки и ще ги сертифицират, за да отговарят на индустриалните стандарти. Това ви дава допълнително ниво на увереност в производителността и надеждността на продукта.
Заключение
Изборът на правилната бобина за електромагнитен вентил е многостранен процес. Трябва да имате предвид фактори като напрежение, номинална температура, работен цикъл, клас на изолация, материали, съвместимост и специфични изисквания за приложение. Като отделите време да разберете тези фактори и направите своето проучване, можете да сте сигурни, че ще изберете бобина, която ще осигури оптимална производителност и дълъг живот на вашия електромагнитен клапан.
Ако сте на пазара за електромагнитен клапан или имате нужда от помощ при избора на правилната бобина, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да намерите идеалното решение за вашите нужди. Независимо дали работите върху малък проект или широкомащабно промишлено приложение, ние разполагаме с експертизата и продуктите, за да отговорим на вашите изисквания. Свържете се с нас днес, за да започнем процеса на доставка и нека работим заедно, за да накараме вашата система да работи гладко.
Референции
- „Наръчник за електромагнитен клапан“ от различни експерти в индустрията
- Спецификации и технически документи на производителя за електромагнитни вентили и бобини
