Осигуряването на правилното подравняване на керамичния бален клапан по време на монтажа е от решаващо значение за оптималната му производителност и дълголетието. Като реномиран доставчик на керамични топки, разбирам значението на този процес и съм тук, за да споделя ценна информация за това как да постигнем прецизно подравняване.
Разбиране на значението на подравняването
Преди да се задълбочите в процеса на инсталиране, е от съществено значение да разберете защо правилното подравняване е толкова жизненоважно. Неудобният клапан с керамична топка може да доведе до редица проблеми, включително течове, намален контрол на потока, преждевременно износване и дори повреди на системата. Когато клапанът не е подравнен правилно, топката може да не седи правилно в тялото на клапана, причинявайки пропуски, които позволяват на течността или газа да избяга. Това не само компрометира ефективността на системата, но също така може да представлява рискове за безопасност в определени приложения.
Подготовка за предварително инсталиране
Първата стъпка за осигуряване на правилното подравняване е задълбочена подготовка за инсталация. Започнете с внимателно инспектиране на клапана и всички свързани компоненти, като фланци, уплътнения и тръби. Проверете за всички признаци на повреда, деформация или отломки, които биха могли да повлияят на подравняването или работата на клапана. Почистете старателно всички компоненти, за да премахнете мръсотията, ръждата или други замърсители.
След това измерете размерите на клапана и тръбите, за да осигурите правилно прилягане. Клапанът трябва да бъде правилният размер и оценка на налягането за конкретното приложение. Важно е също така да се провери дали тръбопроводите са прави и свободни от всякакви завои или обрати, които биха могли да причинят несъответствие. Ако е необходимо, използвайте подходящи инструменти, за да изправите тръбопровода или да направите необходимите корекции.
Техники за подравняване
Визуална проверка
Визуалната проверка е прост, но ефективен начин за стартиране на процеса на подравняване. Поставете клапана в желаното положение в тръбната система и визуално проверете за всякакви очевидни признаци на несъответствие. Потърсете пропуски между фланците на клапана и фланците на тръбите или всяко видимо несъответствие на тялото на клапана с тръбите. Използвайте изправен или ниво, за да ви помогне да определите дали клапанът е прав и ниво.
Използване на инструменти за подравняване
В допълнение към визуалната проверка, налични са няколко инструмента за подравняване, които могат да помогнат за прецизно подравняване. Един често използван инструмент е лазерна система за подравняване. Тази система проектира лазерен лъч върху клапана и тръбите, което ви позволява точно да измервате и регулирате подравняването. Системите за лазерно подравняване са много точни и могат да открият дори и най -малките несъответствия.
Друг полезен инструмент е индикатор за набиране. Индикатор за набиране може да се използва за измерване на количеството на несъответствие между клапана и тръбопровода. Прикрепяйки индикатора за набиране към клапана или тръбите и го премествате по повърхността, можете да измерите всички отклонения от желаното подравняване. След това тази информация може да се използва за извършване на необходимите корекции.
Подравняване на фланец
Правилното подравняване на фланеца е от решаващо значение за цялостното подравняване на керамичния бален клапан. Когато свързвате клапана към тръбите с помощта на фланци, уверете се, че лицата на фланеца са успоредни и отворите на болта са правилно подравнени. Използвайте инструмент за подравняване на фланец или набор от болтове, за да държите фланците на място по време на процеса на подравняване. Не забравяйте да затегнете болтовете равномерно, за да избегнете неравномерно напрежение върху фланците, което може да причини несъответствие.
Процес на инсталиране
След като подравняването е проверено, е време да продължите с инсталацията. Започнете с прилагане на подходящ уплътнение върху фланцовите лица на клапана и тръбите. Уплътнението трябва да бъде правилния размер и материал за конкретното приложение. Внимателно поставете клапана в положение и подравнете дупките на болта с тези на тръбните фланци. Поставете болтовете през отворите и ръката им - затегнете ги, за да държите клапана на място.
След това използвайте гаечен ключ, за да затегнете болтовете към препоръчителната стойност на въртящия момент. Над - затягане или подтягане на болтовете може да доведе до несъответствие или течове. Вижте спецификациите на производителя на клапана за правилните стойности на въртящия момент. Затегнете болтовете в кръстосан модел, за да осигурите равномерно разпределение на силата на затягане.
Тестване и проверка
След приключване на инсталацията е важно да тествате клапана, за да се гарантира правилното подравняване и функционалност. Проведете тест за налягане, за да проверите за течове. Постепенно увеличете налягането в системата и следете клапана за всякакви признаци на изтичане. Ако се открият течове, незабавно изключете системата и направете необходимите корекции.
В допълнение към теста за налягане, извършете и тест за поток, за да проверите дали клапанът функционира правилно. Отворете и затворете клапана няколко пъти, за да осигурите плавна работа и правилното управление на потока. Проверете дебита и спада на налягането през клапана, за да се уверите, че те са в рамките на приемливия диапазон.
Заключение
Правилното подравняване на керамичния бален клапан по време на монтажа е критична стъпка, която не трябва да се пренебрегва. Следвайки описаните по -горе стъпки, можете да гарантирате, че клапанът е инсталиран правилно и функционално функционира. Като доставчик на керамични бални клапа, аз се ангажирам да предоставя висококачествени клапани и цялостна подкрепа на нашите клиенти. Ако имате някакви въпроси или се нуждаете от допълнителна помощ при инсталирането на нашите керамични топки, моля, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да се възползвате максимално от нашите продукти и да гарантираме успеха на вашите проекти.

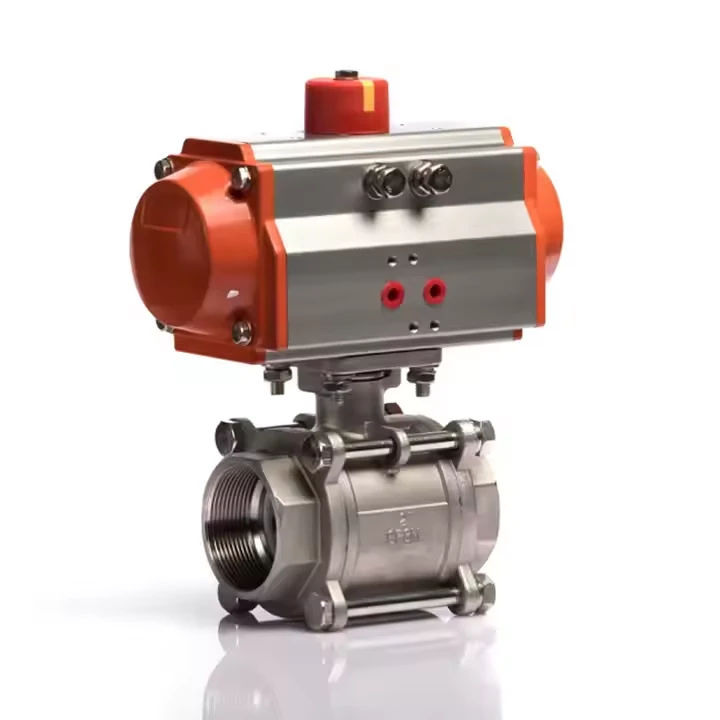

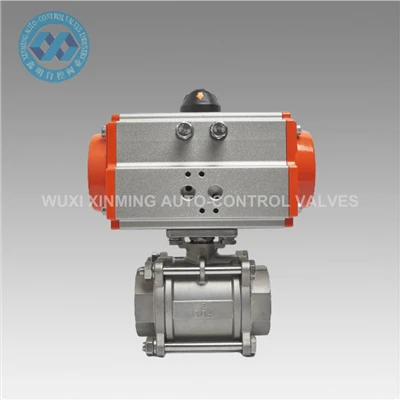

Ако се интересувате от изследване на нашата продуктова гама, можете да проверите нашите2бр за топка на резбата,Пневматични клапани с топка на резбата: Основните клапани в промишлени тръбопроводииПневматична резба с топка.
За повече информация относно инсталирането и подравняването на керамичните топки, както и за обсъждане на вашите специфични изисквания и потенциални поръчки, не се колебайте да се свържете с нас. Екипът ни от експерти е готов да ви помогне да намерите най -добрите решения за вашите индустриални нужди.
ЛИТЕРАТУРА
- Ръководства за инсталиране и поддръжка на клапани от водещи производители
- Индустриални стандарти и насоки за инсталиране и подравняване на клапаните
